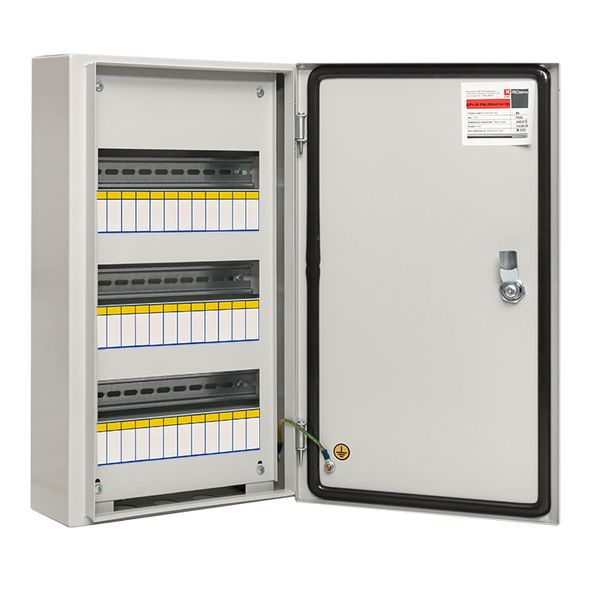

Щит распределительный навесной ЩРН-36 (520x310x120) IP54 PROXIMA EKF

Изображение может отличаться от конкретного исполнения.

EKF

Щит распределительный навесной ЩРН-36 (520x310x120) IP54 PROXIMA EKF

Артикул: mb24-36 ETIM-класс: EC000214 EAN: 4607139817750 Обновлено: 21.06.2026
ИсточникКаталог EKF
КлассификацияEC000214
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина310 мм
Высота520 мм
Глубина120 мм
Тип монтажаОткрытой установки
Тип крышки (наружной)Дверь (-ца)
Материал корпусаСталь
Тип закрывающего механизмаЦилиндр
Степень защиты - IPIP54

Описание и назначение

Корпус металлический герметичный навесной серии ЩРН IP54 PROXIMA предназначен для сборки настенных распределительных щитов с модульной аппаратурой. Идеально подходит для установки на улице под навесом и в помещения с высокой влажностью и пылью, обеспечивая долговечность и безопасность электроснабжения. Корпус включает три оцинкованные перфорированные DIN-рейки шириной 280 мм для установки 36 модулей по 18 мм (3х220мм, итого 660мм). Навесной монтаж упрощает установку без подготовки ниши. Защита корпуса обеспечивается полиэфирным порошковым покрытием с фосфатированием, что защищает от коррозии, ультрафиолета, механических повреждений, химических веществ и атмосферных условий. Полная совместимость с модульным оборудованием EKF.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Степень защиты - IPEF005474 IP54

Материалы и конструкция 3

ЦветEF000007 Серый
Номер цвета RALEF000116 7 035
Материал корпусаEF001596 Сталь

Монтаж и подключение 3

Тип монтажаEF000003 Открытой установки
С монтажной платойEF000118 Нет
Вид монтажаданные поставщика Навесной

Классификация и назначение 5

Тип крышки (наружной)EF000339 Дверь (-ца)
Тип EMCEF001062 Нет
Тип закрывающего механизмаEF004462 Цилиндр
Форма крышкиEF009212 Нет (без)
Серияданные поставщика PROxima

Прочие характеристики 11

Количество дверейEF000122 1
Кол-во рядовEF000266 3
Смотровое окошкоEF000704 Нет
Возможно расширениеEF001088 Нет
DIN-рейкаEF001134 Да
Прозрачная дверца или крышкаEF006244 Нет
С замкомEF006306 Да
Гарантийный срок хранения, летданные поставщика 5
Гарантийный срок эксплуатации, летданные поставщика 5
Есть штрихкод на каждой штуке товараданные поставщика Да
Срок службы, летданные поставщика 10

Размеры и упаковка

Изделие

ШиринаEF000008 310 мм
ВысотаEF000040 520 мм
ГлубинаEF000049 120 мм
Ширина по количеству модульных расстоянийEF002950 36

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.54 × 0.315 × 0.135 м 6.13 0.022964 4607139817750
Групповая упаковка шт 1 шт. 0.54 × 0.315 × 0.135 м 6.13 0.022964 4607139817750
Транспортная упаковка шт 1 шт. 0.54 × 0.315 × 0.135 м 6.13 0.022964 4607139817750

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.54 × 0.315 × 0.135 м
    Вес, кг
    6.13
    Объём, м³
    0.022964
    EAN / GTIN
    4607139817750

  • Групповая упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.54 × 0.315 × 0.135 м
    Вес, кг
    6.13
    Объём, м³
    0.022964
    EAN / GTIN
    4607139817750

  • Транспортная упаковка шт

    В упаковке
    1 шт.
    Габариты
    0.54 × 0.315 × 0.135 м
    Вес, кг
    6.13
    Объём, м³
    0.022964
    EAN / GTIN
    4607139817750
