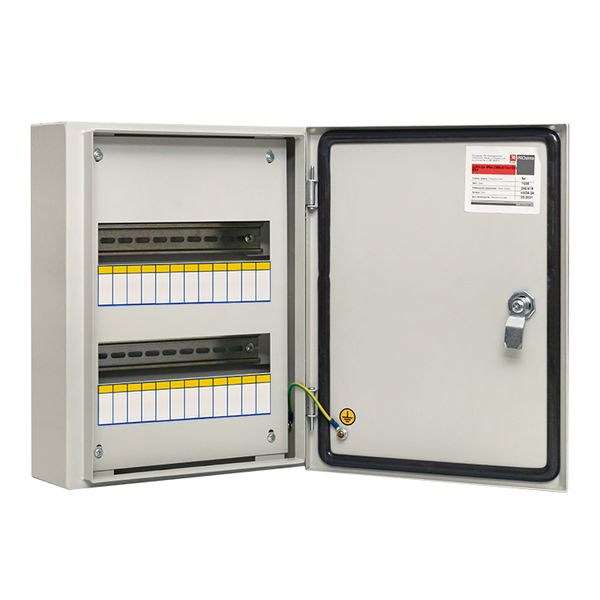

Щит распределительный навесной ЩРН-24 (395x310x120) IP54 PROXIMA EKF
ИсточникКаталог EKF
КлассификацияEC000214
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина310 мм
Высота395 мм
Глубина120 мм
Тип монтажаОткрытой установки
ЦветСерый
Тип крышки (наружной)Дверь (-ца)
Материал корпусаСталь
Тип закрывающего механизмаЦилиндр
Описание и назначение
Корпус металлический герметичный навесной серии ЩРН IP54 PROXIMA предназначен для сборки настенных распределительных щитов с модульной аппаратурой. Идеально подходит для установки на улице под навесом и в помещения с высокой влажностью и пылью, обеспечивая долговечность и безопасность электроснабжения. Корпус включает две оцинкованные перфорированные DIN-рейки шириной 280 мм для установки 24 модулей по 18 мм (2х220мм, итого 440мм). Навесной монтаж упрощает установку без подготовки ниши. Защита корпуса обеспечивается полиэфирным порошковым покрытием с фосфатированием, что защищает от коррозии, ультрафиолета, механических повреждений, химических веществ и атмосферных условий. Полная совместимость с модульным оборудованием EKF.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP54 |
|---|
Материалы и конструкция 3
| ЦветEF000007 | Серый |
|---|---|
| Номер цвета RALEF000116 | 7 035 |
| Материал корпусаEF001596 | Сталь |
Монтаж и подключение 3
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| С монтажной платойEF000118 | Нет |
| Вид монтажаданные поставщика | Навесной |
Классификация и назначение 5
| Тип крышки (наружной)EF000339 | Дверь (-ца) |
|---|---|
| Тип EMCEF001062 | Нет |
| Тип закрывающего механизмаEF004462 | Цилиндр |
| Форма крышкиEF009212 | Нет (без) |
| Серияданные поставщика | PROxima |
Прочие характеристики 11
| Количество дверейEF000122 | 1 |
|---|---|
| Кол-во рядовEF000266 | 2 |
| Смотровое окошкоEF000704 | Нет |
| Возможно расширениеEF001088 | Нет |
| DIN-рейкаEF001134 | Да |
| Прозрачная дверца или крышкаEF006244 | Нет |
| С замкомEF006306 | Да |
| Гарантийный срок хранения, летданные поставщика | 5 |
| Гарантийный срок эксплуатации, летданные поставщика | 5 |
| Есть штрихкод на каждой штуке товараданные поставщика | Да |
| Срок службы, летданные поставщика | 10 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 310 мм |
|---|---|
| ВысотаEF000040 | 395 мм |
| ГлубинаEF000049 | 120 мм |
| Ширина по количеству модульных расстоянийEF002950 | 24 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.43 × 0.325 × 0.125 м | 5 | 0.017469 | |
| Групповая упаковка шт | 1 шт. | 0.43 × 0.325 × 0.125 м | 5 | 0.017469 | |
| Транспортная упаковка шт | 1 шт. | 0.43 × 0.325 × 0.125 м | 5 | 0.017469 |
