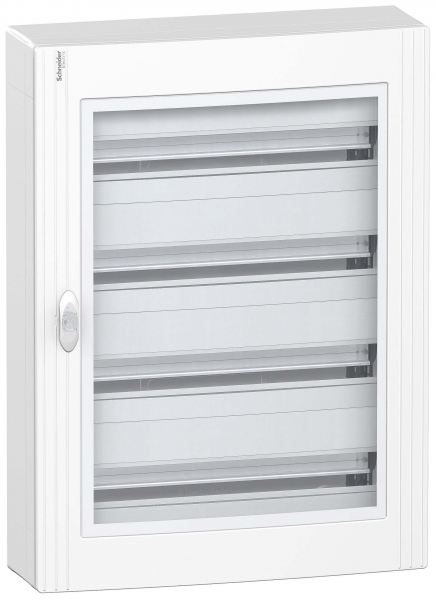

ЩИТ PRAGMA 4РЯДA ПО 24МОДУЛЕЙ НАВЕСНОЙ

Изображение может отличаться от конкретного исполнения.

Schneider Electric

ЩИТ PRAGMA 4РЯДA ПО 24МОДУЛЕЙ НАВЕСНОЙ

Артикул: PRA29424 ETIM-класс: EC000214 Обновлено: 17.04.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000214
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина550 мм
Высота750 мм
Глубина30 мм
Внутр глубина120 мм
Тип монтажаОткрытой установки
Тип крышки (наружной)Дверь (-ца)
Материал корпусаПластик
Тип закрывающего механизмаПрочее

Описание и назначение

ЩИТ PRAGMA 4РЯДA ПО 24МОДУЛЕЙ НАВЕСНОЙ. В комплектацию щита входит: дверь прозрачная пластиковая, съемная рама с шагом между din-рейками 150 мм (может быть увеличено до 175 ммм), основание щита со съемными несимметричными пластронами, наборные самозажимные шины PE и N. Шины устанавливаются на держатель PRA90051 (поставляется в комплекте со щитом). Держатель может быть установлен как сверху, так и снизу щита.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Степень защиты - IPEF005474 IP40
Огнестойкостьданные поставщика 650 °C Задняя часть: 650 °C лицевая панель: 650 °C Дверь:
Рабочая температура окружающей средыданные поставщика -25-60 °C
Степень защиты ipданные поставщика IP30 Без двери IP40 С дверью в единицах производителя

Электрические и световые параметры 3

Категория перенапряженияданные поставщика II
Номинальный токданные поставщика 160 А
Рассеиваемая мощность, втданные поставщика 87 Вт

Материалы и конструкция 6

ЦветEF000007 Серый
Номер цвета RALEF000116 7004
Материал корпусаEF001596 Пластик
Класс изоляцииданные поставщика двойная изоляция класс II
Материал шкафаданные поставщика Технический пластик Задняя часть: Технический пластик лицевая панель: Металлический Задняя часть: Металлический лицевая панель:
Цветданные поставщика Белый (RAL 9016)Шкаф: Серый (RAL 7004)лицевая панель: бесцветныйДверь: в единицах производителя

Монтаж и подключение 5

Тип монтажаEF000003 Открытой установки
С монтажной платойEF000118 Да
Количество клеммных блоковданные поставщика 1 земля (Quick) с 32 отходящие линии 1 нейтраль (Quick) с 35 отходящие линии
Монтаж щитаданные поставщика поверхность
Описание монтажной платыданные поставщика Без монтажной платы

Механические характеристики 1

Степень ударостойкости ikданные поставщика IK08 Без двери IK09 С дверью

Классификация и назначение 11

Тип крышки (наружной)EF000339 Дверь (-ца)
Тип EMCEF001062 Да
Тип закрывающего механизмаEF004462 Прочее
Форма крышкиEF009212 Закрытого типа
Серияданные поставщика Pragma Pragma
Стандартыданные поставщика МЭК 60670-1 IEC 60670-24 IEC 61439-1 МЭК 61439-3
Тип кабеляданные поставщика Платы с вырезом Кабель или трубка съемные платы шинопровод
Тип передней крышкиданные поставщика прозрачный
Тип продуктаданные поставщика Шкаф
Тип рейкиданные поставщика Multifix
Тип ячейкиданные поставщика распределительный шкаф

Прочие характеристики 13

Кол-во рядовEF000266 4
Возможно расширениеEF001088 Нет
DIN-рейкаEF001134 Нет
Прозрачная дверца или крышкаEF006244 Нет
С замкомEF006306 Да
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Количество горизонтальных рядовданные поставщика 4
Количество модулей по 18 мм в рядуданные поставщика 24
Оборудование в комплектеданные поставщика Клеммный блок 2 Ярлык с обозначением 1 комплект для маркировки 1 фальш-панель закрывающая 1
Общее количество модулей по 18 ммданные поставщика 96
Отходящие линии распределительного блокаданные поставщика 1 x 50 мм² для земля 3 x 25 мм² для земля 28 x 6 мм² для земля 1 x 50 мм² для нейтраль 28 x 6 мм² для нейтраль 6 x 25 мм² для нейтраль
Сегмент рынкаданные поставщика Малые коммерческие предприятия Жиличный сектор
Шаг 9 ммданные поставщика 48

Размеры и упаковка

Изделие

ШиринаEF000008 550 мм
ВысотаEF000040 750 мм
ГлубинаEF000049 30 мм
Внутр глубинаEF001131 120 мм
Ширина по количеству модульных расстоянийEF002950 24
Внутренняя глубинаданные поставщика 120 мм
Глубина встраиванияданные поставщика 0 мм
