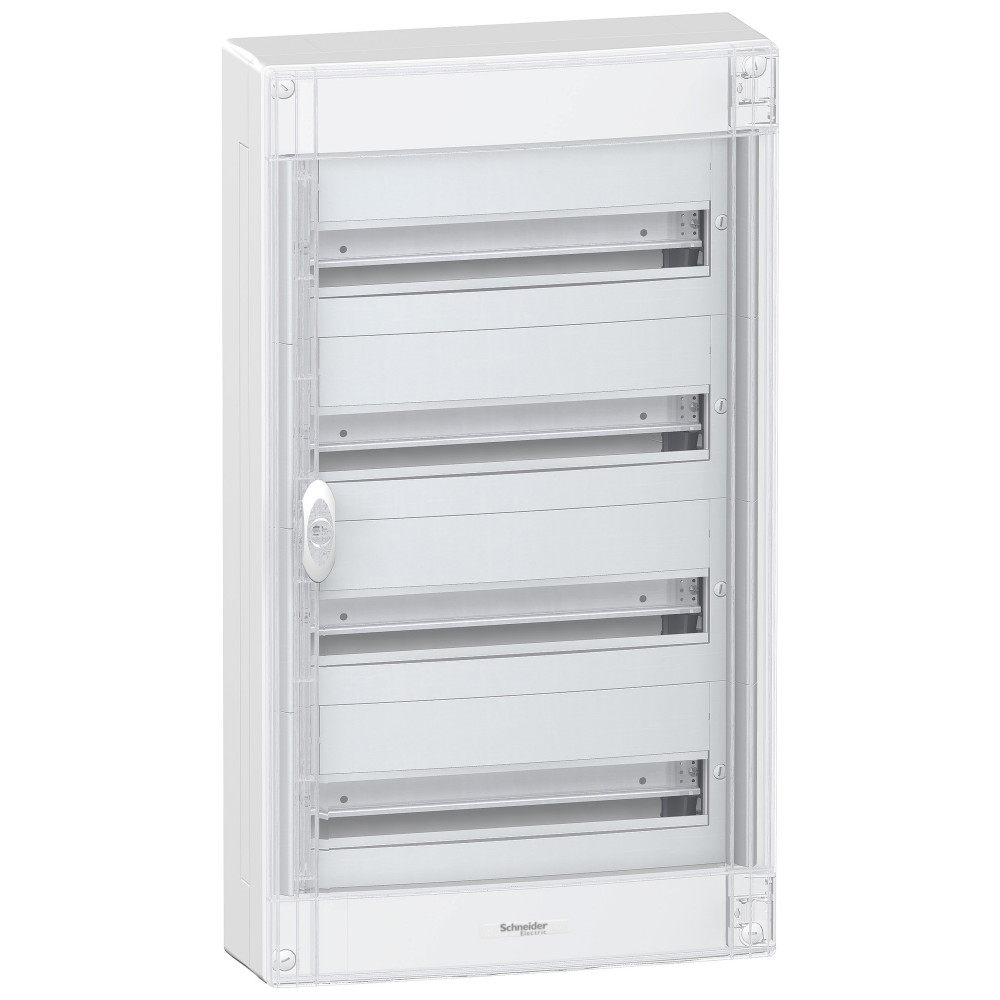

ЩИТ PRAGMA 4РЯДA ПО 18МОДУЛЕЙ НАВЕСНОЙ

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты - IPEF005474	IP40
Огнестойкостьданные поставщика	тыльная часть: 650 °C в соответствии с IEC 60695-2-1 лицевая панель: 650 °C в соответствии с IEC 60695-2-1
Рабочая температураданные поставщика	-25-60 °C
Степень защиты ikданные поставщика	IK08 без двери в соответствии с EN/МЭК 62262 IK09 с дверью в соответствии с EN/МЭК 62262
Степень защиты ipданные поставщика	IP30 без двери в соответствии с EN/IEC 60529 IP40 с дверью в соответствии с EN/IEC 60529 распределительный шкаф в единицах производителя

Электрические и световые параметры 4

Категория перенапряженияданные поставщика	II
Не содержит токсичных тяжелых металловданные поставщика	да
номинальный токданные поставщика	125 А
Рассеиваемая мощность, втданные поставщика	64 Вт

Материалы и конструкция 6

ЦветEF000007	Серый
Номер цвета RALEF000116	7004
Материал корпусаEF001596	Пластик
Класс изоляцииданные поставщика	двойная изоляция класс II
Материал шкафаданные поставщика	тыльная часть: технический пластик лицевая панель: технический пластик
Цветданные поставщика	шкаф: белый (RAL 9016) лицевая панель: серый (RAL 7004) дверь: прозрачный в единицах производителя

Монтаж и подключение 4

Тип монтажаEF000003	Открытой установки
С монтажной платойEF000118	Да
Количество клеммных блоковданные поставщика	1 земля (Quick) с 30 отходящие линии 1 нейтраль (Quick) с 28 отходящие линии
Монтаж шкафаданные поставщика	поверхность

Классификация и назначение 13

Тип крышки (наружной)EF000339	Дверь (-ца)
Тип EMCEF001062	Да
Тип закрывающего механизмаEF004462	Прочее
Форма крышкиEF009212	Закрытого типа
Информация о ремонтопригодностиданные поставщика	Подлежит замене
Информация об исключениях по регламенту rohsданные поставщика	да
Серияданные поставщика	Pragma
Серия продуктаданные поставщика	Pragma
Стандартыданные поставщика	МЭК 60670-1 IEC 60670-24 МЭК 61439-1 МЭК 61439-3
Тип кабеляданные поставщика	платы с вырезом съемные платы шинопровод кабель или трубка
Тип передней крышкиданные поставщика	прозрачный по требованиям заказчика
Тип продуктаданные поставщика	шкаф
Тип рейкиданные поставщика	DIN

Прочие характеристики 21

Кол-во рядовEF000266	4
Возможно расширениеEF001088	Нет
DIN-рейкаEF001134	Нет
Прозрачная дверца или крышкаEF006244	Нет
С замкомEF006306	Да
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика	Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Количество горизонтальных рядовданные поставщика	4
Количество модулей по 18 мм в рядуданные поставщика	18
Не содержит особо опасных веществ согласно декларации reachданные поставщика	да
Не содержит ртутиданные поставщика	да
Оборудование в комплектеданные поставщика	2 блок клемм 1 ярлык с обозначением 1 комплект для маркировки 1 фальш-панель закрывающая
Общее количество модулей по 18 ммданные поставщика	72
Отходящие линии распределительного блокаданные поставщика	1 x 25 mm² для земля 1 x 50 mm² для земля 28 x 6 mm² для земля 3 x 25 mm² для нейтраль
Профиль кругооборотаданные поставщика	N/A
Регламент reachданные поставщика	Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика	Декларация по умолчанию (продукт вне сферы действия RoHS Китая)
Сегмент рынкаданные поставщика	рынок жилья малые коммерческие предприятия
Статус устойчивого продуктаданные поставщика	Грин Премиум продукция
Шаг 9 ммданные поставщика	36
Экологическая отчетнстьданные поставщика	ENVPEP060107EN

Размеры и упаковка

Изделие

ШиринаEF000008	426 мм
ВысотаEF000040	750 мм
ГлубинаEF000049	30 мм
Внутр глубинаEF001131	95 мм
Ширина по количеству модульных расстоянийEF002950	18
