ШИНА PE PRAGMA 3 ОТВ. 6-25КВ.ММ (ВИНТ) И 11 ОТВ. 1,5-4КВ.ММ (САМОЗАЖИМ) ДО 63А
Systeme Electric · артикул LGYT1E14
Изображение может отличаться от конкретного исполнения.
Schneider Electric
ЩИТ PRAGMA 3РЯДA ПО 18МОДУЛЕЙ ВСТРАИВАЕМЫЙ
ИсточникКаталог Systeme Electric
КлассификацияEC000214
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина486 мм
Высота630 мм
Глубина43 мм
Монтажная глубина - ниши86 мм
Внутр глубина84 мм
Тип монтажаВнутренний / скрытый
Тип крышки (наружной)Дверь (-ца)
Материал корпусаПластик
Описание и назначение

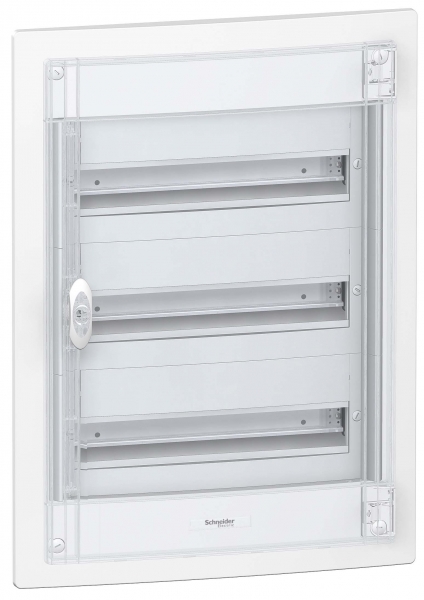

ЩИТ PRAGMA 3РЯДA ПО 18МОДУЛЕЙ ВСТРАИВАЕМЫЙ. В комплектацию щита входит: дверь прозрачная пластиковая, съемная рама с шагом между din-рейками 150 мм (может быть увеличено до 175 ммм), основание щита со съемными несимметричными пластронами, самозажимные шины PE и N. Шины устанавливаются на держатель PRA90051 (поставляется в комплекте со щитом). Держатель может быть установлен как сверху, так и снизу щита.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Степень защиты - IPEF005474 | IP40 |
|---|---|
| Огнестойкостьданные поставщика | 650 °C Задняя часть: 650 °C лицевая панель: 650 °C Дверь: |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C |
| Степень защиты ipданные поставщика | IP30 Без двери IP40 С дверью в единицах производителя |
Электрические и световые параметры 3
| Категория перенапряженияданные поставщика | II |
|---|---|
| Номинальный токданные поставщика | 125 А |
| Рассеиваемая мощность [вт]данные поставщика | 68 Вт |
Материалы и конструкция 6
| ЦветEF000007 | Серый |
|---|---|
| Номер цвета RALEF000116 | 7004 |
| Материал корпусаEF001596 | Пластик |
| Класс изоляцииданные поставщика | Класс II Двойная изоляция |
| Материал шкафаданные поставщика | Технический пластик Задняя часть: Технический пластик Дверь: Технический пластик лицевая панель: |
| Цветданные поставщика | Белый (RAL 9016)шкаф: Серый (RAL 7004)лицевая панель: бесцветныйДверь: в единицах производителя |
Монтаж и подключение 5
| Тип монтажаEF000003 | Внутренний / скрытый |
|---|---|
| С монтажной платойEF000118 | Да |
| Количество клеммных блоковданные поставщика | 1 земля (Quick) с 24 отходящие линии 1 нейтраль (Quick) с 24 отходящие линии |
| Монтаж щитаданные поставщика | Утопленная |
| Описание монтажной платыданные поставщика | Без монтажной платы |
Механические характеристики 1
| Степень ударостойкости ikданные поставщика | IK08 Без двери IK09 С дверью |
|---|
Классификация и назначение 12
| Тип крышки (наружной)EF000339 | Дверь (-ца) |
|---|---|
| Тип EMCEF001062 | Да |
| Тип закрывающего механизмаEF004462 | Прочее |
| Форма крышкиEF009212 | Закрытого типа |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Серияданные поставщика | Pragma Pragma |
| Стандартыданные поставщика | МЭК 60670-1 IEC 60670-24 МЭК 61439-1 МЭК 61439-3 |
| Тип кабеляданные поставщика | боковые выбивные отверстия съемные платы Кабель или трубка |
| Тип передней крышкиданные поставщика | прозрачный |
| Тип продуктаданные поставщика | шкаф |
| Тип рейкиданные поставщика | DIN |
| Тип шкафа/стойкиданные поставщика | распределительный шкаф |
Прочие характеристики 13
| Кол-во рядовEF000266 | 3 |
|---|---|
| Возможно расширениеEF001088 | Да |
| DIN-рейкаEF001134 | Нет |
| Прозрачная дверца или крышкаEF006244 | Нет |
| С замкомEF006306 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество горизонтальных рядовданные поставщика | 3 |
| Количество модулей по 18 мм в рядуданные поставщика | 18 |
| Оборудование в комплектеданные поставщика | Клеммный блок 2 Ярлык с обозначением 1 комплект для маркировки 1 фальш-панель закрывающая 1 |
| Общее количество модулей по 18 ммданные поставщика | 54 |
| Отходящие линии распределительного блокаданные поставщика | 3 x 25 мм² для земля 21 x 4 мм² для земля 3 x 25 мм² для нейтраль 21 x 4 мм² для нейтраль |
| Сегмент рынкаданные поставщика | Малые коммерческие предприятия Жилищный сектор |
| Шаг 9 ммданные поставщика | 36 |
