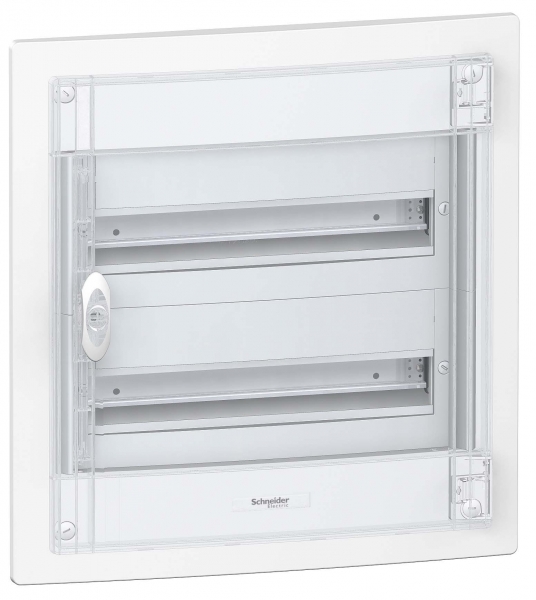

ЩИТ PRAGMA 2РЯДA ПО 18МОДУЛЕЙ ВСТРАИВАЕМЫЙ

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты - IPEF005474	IP40
Огнестойкостьданные поставщика	N/A N/A N/A
Рабочая температура окружающей средыданные поставщика	-25-60 °C
Степень защиты ikданные поставщика	IK08 Без двери IK09 С дверью
Степень защиты ipданные поставщика	IP30 Без двери IP40 С дверью в единицах производителя

Электрические и световые параметры 3

Категория перенапряженияданные поставщика	II
номинальный токданные поставщика	90 А
Рассеиваемая мощность, втданные поставщика	62 Вт

Материалы и конструкция 6

ЦветEF000007	Серый
Номер цвета RALEF000116	7004
Материал корпусаEF001596	Пластик
Класс изоляцииданные поставщика	класс II двойная изоляция
Материал шкафаданные поставщика	N/A N/A N/A
Цветданные поставщика	N/A N/A N/A в единицах производителя

Монтаж и подключение 5

Тип монтажаEF000003	Внутренний / скрытый
С монтажной платойEF000118	Да
Количество клеммных блоковданные поставщика	1 земля (Quick) с 24 отходящие линии 1 нейтраль (Quick) с 24 отходящие линии
Монтаж щитаданные поставщика	утопленная
Описание монтажной платыданные поставщика	без монтажной платы

Классификация и назначение 11

Тип крышки (наружной)EF000339	Дверь (-ца)
Тип EMCEF001062	Да
Тип закрывающего механизмаEF004462	Прочее
Форма крышкиEF009212	Закрытого типа
Серияданные поставщика	Pragma Pragma
Стандартыданные поставщика	МЭК 60670-1 IEC 60670-24 МЭК 61439-1 МЭК 61439-3
Тип кабеляданные поставщика	съемные платы кабель или трубка боковые выбивные отверстия
Тип передней крышкиданные поставщика	прозрачный
Тип продуктаданные поставщика	Шкаф
Тип рейкиданные поставщика	DIN
Тип ячейкиданные поставщика	распределительный шкаф

Прочие характеристики 13

Кол-во рядовEF000266	2
Возможно расширениеEF001088	Да
DIN-рейкаEF001134	Нет
Прозрачная дверца или крышкаEF006244	Нет
С замкомEF006306	Да
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Количество горизонтальных рядовданные поставщика	2
Количество модулей по 18 мм в рядуданные поставщика	18
Оборудование в комплектеданные поставщика	N/A N/A N/A N/A
Общее количество модулей по 18 ммданные поставщика	36
Отходящие линии распределительного блокаданные поставщика	3 x 25 мм² для земля 21 x 4 mm² для земля 3 x 25 мм² для нейтраль 21 x 4 mm² для нейтраль
Сегмент рынкаданные поставщика	рынок жилья малые коммерческие предприятия
Шаг 9 ммданные поставщика	36

Размеры и упаковка

Изделие

ШиринаEF000008	486 мм
ВысотаEF000040	480 мм
ГлубинаEF000049	43 мм
Монтажная глубина - нишиEF000218	86 мм
Внутр глубинаEF001131	84 мм
Ширина по количеству модульных расстоянийEF002950	18
Внутренняя глубинаданные поставщика	84 мм
Глубина встраиванияданные поставщика	86 мм
