Schneider Electric

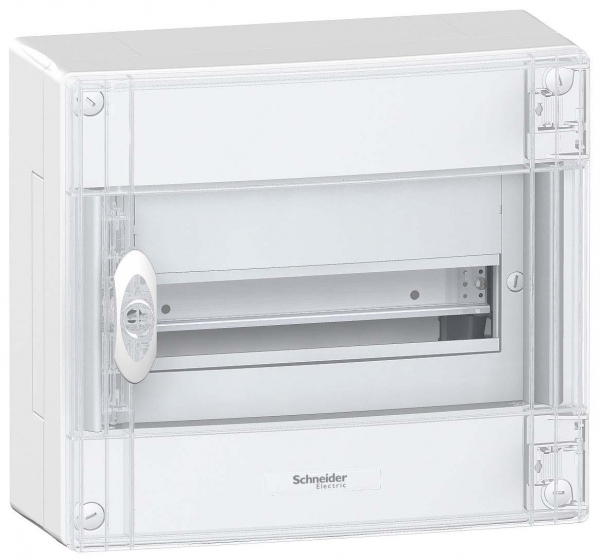

ЩИТ PRAGMA 1РЯД 13МОДУЛЕЙ НАВЕСНОЙ
ИсточникКаталог Systeme Electric
КлассификацияEC000214
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина336 мм
Высота300 мм
Глубина30 мм
Монтажная глубина - ниши95 мм
Внутр глубина95 мм
Тип монтажаОткрытой установки
Тип крышки (наружной)Дверь (-ца)
Материал корпусаПластик
Описание и назначение
ЩИТ PRAGMA 1РЯД 13МОДУЛЕЙ НАВЕСНОЙ. В комплектацию щита входит: дверь прозрачная пластиковая, съемная рама с шагом между din-рейками 150 мм (может быть увеличено до 175 ммм), основание щита со съемными несимметричными пластронами, самозажимные шины PE и N. Шины устанавливаются на держатель PRA90051 (поставляется в комплекте со щитом). Держатель может быть установлен как сверху, так и снизу щита.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Степень защиты - IPEF005474 | IP40 |
|---|---|
| Огнестойкостьданные поставщика | 650 °C Задняя часть: 650 °C лицевая панель: 650 °C Дверь: |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C |
| Степень защиты ipданные поставщика | IP30 Без двери IP40 С дверью в единицах производителя |
Электрические и световые параметры 3
| Категория перенапряженияданные поставщика | II |
|---|---|
| Номинальный токданные поставщика | 63 А |
| Рассеиваемая мощность [вт]данные поставщика | 22 Вт |
Материалы и конструкция 6
| ЦветEF000007 | Серый |
|---|---|
| Номер цвета RALEF000116 | 7004 |
| Материал корпусаEF001596 | Пластик |
| Класс изоляцииданные поставщика | Класс II Двойная изоляция |
| Материал шкафаданные поставщика | Технический пластик Задняя часть: Технический пластик лицевая панель: |
| Цветданные поставщика | Белый (RAL 9016)шкаф: Серый (RAL 7004)лицевая панель: бесцветныйДверь: в единицах производителя |
Монтаж и подключение 5
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| С монтажной платойEF000118 | Да |
| Количество клеммных блоковданные поставщика | 1 земля (Quick) с 14 отходящие линии 1 нейтраль (Quick) с 14 отходящие линии |
| Монтаж щитаданные поставщика | поверхность |
| Описание монтажной платыданные поставщика | Без монтажной платы |
Механические характеристики 1
| Степень ударостойкости ikданные поставщика | IK08 Без двери IK09 С дверью |
|---|
Классификация и назначение 11
| Тип крышки (наружной)EF000339 | Дверь (-ца) |
|---|---|
| Тип EMCEF001062 | Да |
| Тип закрывающего механизмаEF004462 | Прочее |
| Форма крышкиEF009212 | Закрытого типа |
| Серияданные поставщика | Pragma Pragma |
| Стандартыданные поставщика | МЭК 60670-1 IEC 60670-24 МЭК 61439-1 МЭК 61439-3 |
| Тип кабеляданные поставщика | шинопровод Платы с вырезом Кабель или трубка съемные платы |
| Тип передней крышкиданные поставщика | прозрачный |
| Тип продуктаданные поставщика | шкаф |
| Тип рейкиданные поставщика | DIN |
| Тип шкафа/стойкиданные поставщика | распределительный шкаф |
Прочие характеристики 13
| Кол-во рядовEF000266 | 1 |
|---|---|
| Возможно расширениеEF001088 | Нет |
| DIN-рейкаEF001134 | Нет |
| Прозрачная дверца или крышкаEF006244 | Нет |
| С замкомEF006306 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество горизонтальных рядовданные поставщика | 1 |
| Количество модулей по 18 мм в рядуданные поставщика | 13 |
| Оборудование в комплектеданные поставщика | Клеммный блок 2 Ярлык с обозначением 1 комплект для маркировки 1 фальш-панель закрывающая 1 |
| Общее количество модулей по 18 ммданные поставщика | 13 |
| Отходящие линии распределительного блокаданные поставщика | 3 x 25 мм² для земля 11 x 4 mm² для земля 3 x 25 мм² для нейтраль 11 x 4 mm² для нейтраль |
| Сегмент рынкаданные поставщика | Малые коммерческие предприятия Жилищный сектор |
| Шаг 9 ммданные поставщика | 26 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 336 мм |
|---|---|
| ВысотаEF000040 | 300 мм |
| ГлубинаEF000049 | 30 мм |
| Монтажная глубина - нишиEF000218 | 95 мм |
| Внутр глубинаEF001131 | 95 мм |
| Ширина по количеству модульных расстоянийEF002950 | 13 |
| Внутренняя глубинаданные поставщика | 95 мм |
| Глубина встраиванияданные поставщика | 95 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.38 × 0.42 × 0.185 м | 2.68 | 0.029526 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.38 × 0.42 × 0.185 м
- Вес, кг
- 2.68
- Объём, м³
- 0.029526
- EAN / GTIN
