Техподбор · равноценная замена · совпадение 95%

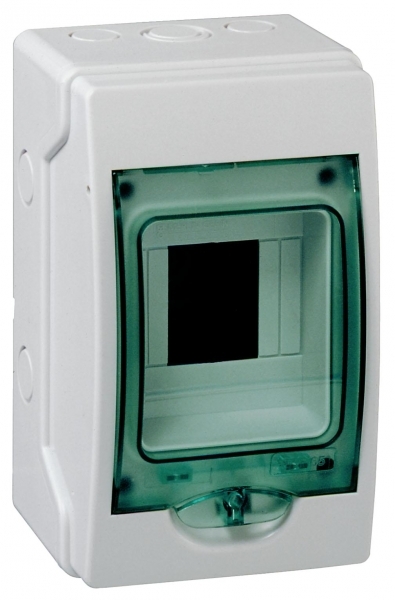

Пылевлагозащищенный.корпус.щита KAEDRA 4мод
Schneider Electric · артикул 13976
Изображение может отличаться от конкретного исполнения.
Schneider Electric
Щит навесн 4мод KAEDRA IP65 с клемм
ИсточникКаталог Systeme Electric
КлассификацияEC000214
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу 13441.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина123 мм
Высота200 мм
Глубина112 мм
Внутр глубина56 мм
Тип монтажаОткрытой установки
Тип крышки (наружной)Дверь (-ца)
Замены и аналоги
Техподбор · с запасом · совпадение 90%
Щит навесн 6мод KAEDRA IP65 с клемм
Schneider Electric · артикул 13442
Техподбор · с запасом · совпадение 90%
Щит навесн 12мод KAEDRA IP65 с клемм
Schneider Electric · артикул 13444
Описание и назначение
Щит навесной 4 модуля Kaedra IP65 с клеммами. тип устройства или его аксессуаров: защитный корпус - тип шкафа: миникорпус для модульного устройства - принадлежности в комплекте со шкафом: 2 клеммных блока 4-конт., 1 комплект маркировки. Преимущества: В три раза практичнее. Kaedra, это лучшее решение для создания завершенных систем с высокими требованиями, которые сочетают три важнейших функции: распределение, подача электроэнергии и управление электрической установкой. Эти шкафы обеспечивают естественную совместимость и целостность: модельный ряд Kaedra значительно сокращает затраты времени и позволят создать очень гибкое решение.... применения: Распределение электроэнергии НН вне помещения или в жестких условиях окружающей среды (пыль, высокая влажность, высокая температура, общественные места и т. д.)..
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000214.
Условия эксплуатации и безопасность 4
| Степень защиты - IP | IP65 |
|---|---|
| Рабочая температура окружающей средыданные поставщика | -25-60 °C |
| Степень защиты ikданные поставщика | IK09 в соответствии с EN 50102 |
| Степень защиты ipданные поставщика | IP65 в соответствии с МЭК 60529 в единицах производителя |
Электрические и световые параметры 3
| Категория перенапряженияданные поставщика | II |
|---|---|
| номинальный токданные поставщика | 63 А |
| Рассеиваемая мощность, втданные поставщика | 10 Вт |
Материалы и конструкция 6
| Цвет | Серый |
|---|---|
| Номер цвета RAL | 7035 |
| Материал корпуса | Пластик |
| Класс изоляцииданные поставщика | двойная изоляция класс II |
| Описание параметров блокировкиданные поставщика | доп. замок |
| Цветданные поставщика | N/A N/A в единицах производителя |
Монтаж и подключение 5
| Тип монтажа | Открытой установки |
|---|---|
| С монтажной платой | Да |
| Количество клеммных блоковданные поставщика | 2 с 4 отходящие линии |
| Монтаж щитаданные поставщика | поверхность |
| Описание монтажной платыданные поставщика | без монтажной платы |
Классификация и назначение 10
| Тип крышки (наружной) | Дверь (-ца) |
|---|---|
| Тип EMC | Да |
| Тип закрывающего механизма | Цилиндр |
| Форма крышки | Закрытого типа |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Стандартыданные поставщика | EN 50262 МЭК 60529 МЭК 60695-2-1 IEC 670 EN 50102 IEC 60439-3 |
| Тип передней крышкиданные поставщика | прозрачный |
| Тип продуктаданные поставщика | защитный корпус |
| Тип рейкиданные поставщика | DIN |
| Тип ячейкиданные поставщика | миникорпус для модульного устройства |
Прочие характеристики 16
| Кол-во рядов | 1 |
|---|---|
| Возможно расширение | Нет |
| DIN-рейка | Нет |
| Прозрачная дверца или крышка | Нет |
| С замком | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество горизонтальных рядовданные поставщика | 1 |
| Количество модулей по 18 мм в рядуданные поставщика | 4 |
| Количество предварительных выводов pg isoданные поставщика | 3 |
| Оборудование в комплектеданные поставщика | 1 комплект для маркировки 2 блок клемм, 4 отверстия |
| Общее количество модулей по 18 ммданные поставщика | 4 |
| Отходящие линии распределительного блокаданные поставщика | 4 x 10 mm² 4 x 16 mm² |
| Принадлежности в комплекте со шкафомданные поставщика | 2 клеммных блока 4-конт. 1 комплект маркировки |
| Сегмент рынкаданные поставщика | рынок жилья малые коммерческие предприятия |
| Характеристики окружающей средыданные поставщика | стойкий к УФ: класс 3 в соответствии с ISO 4582:2010 испытание на разложение под действием ультрафиолетовых лучей в соответствии с ISO 4892-2:2013 |
| Шаг 9 ммданные поставщика | 8 |
Размеры и упаковка
Изделие
| Ширина | 123 мм |
|---|---|
| Высота | 200 мм |
| Глубина | 112 мм |
| Внутр глубина | 56 мм |
| Ширина по количеству модульных расстояний | 4 |
| Внутренняя глубинаданные поставщика | 56 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.2 × 0.12 × 0.12 м | 0.515 | 0.00288 | |
| Контейнер | 216 шт. | 1.2 × 0.8 × 0.8 м | 139.2 | 0.768 | |
| Групповая упаковка | 9 шт. | 0.41 × 0.345 × 0.225 м | 4.95 | 0.03182625 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.2 × 0.12 × 0.12 м
- Вес, кг
- 0.515
- Объём, м³
- 0.00288
- EAN / GTIN
-
Контейнер
- В упаковке
- 216 шт.
- Габариты
- 1.2 × 0.8 × 0.8 м
- Вес, кг
- 139.2
- Объём, м³
- 0.768
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 9 шт.
- Габариты
- 0.41 × 0.345 × 0.225 м
- Вес, кг
- 4.95
- Объём, м³
- 0.03182625
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 21; ниже показаны отобранные.
Техподбор
Аналоги по техническим характеристикам 3
Подобрано автоматически: технические характеристики сопоставлены по стандарту ETIM. Перед заказом сверьте исполнение, подключение и монтаж.
Равноценная замена
Ключевые характеристики совпадают, номинал не ниже исходного.
Техподбор
Пылевлагозащищенный.корпус.щита KAEDRA 4мод
Schneider Electric · артикул 13976 · совпадение 95%
Важные отличия: С монтажной платой (EF000118): Да → НетС запасом
Те же ключевые характеристики, номинал выше исходного.
Техподбор
Ширина (EF000008): 123 мм → 159 мм
Щит навесн 6мод KAEDRA IP65 с клемм
Schneider Electric · артикул 13442 · совпадение 90%
Важные отличия: Ширина по количеству модульных расстояний (EF002950): 4 → 6Ширина (EF000008): 123 мм → 159 мм
Техподбор
Ширина (EF000008): 123 мм → 267 мм
Щит навесн 12мод KAEDRA IP65 с клемм
Schneider Electric · артикул 13444 · совпадение 90%
Важные отличия: Ширина по количеству модульных расстояний (EF002950): 4 → 12Ширина (EF000008): 123 мм → 267 мм
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подобранные позиции 12
Проверить совместимость
Держатель клеммников для корпуса щита Mini Pragma, 4 модуля
Schneider Electric · артикул 13361
Показать остальные 6
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 2
Сертификат или декларация
ЕАЭС RU С-FR.МЕ77.В.01118_21
PDF · 2,8 МБ
Сертификат или декларация
ТС RU С-FR.МЕ77.В.02679
PDF · 501,9 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
