Schneider Electric

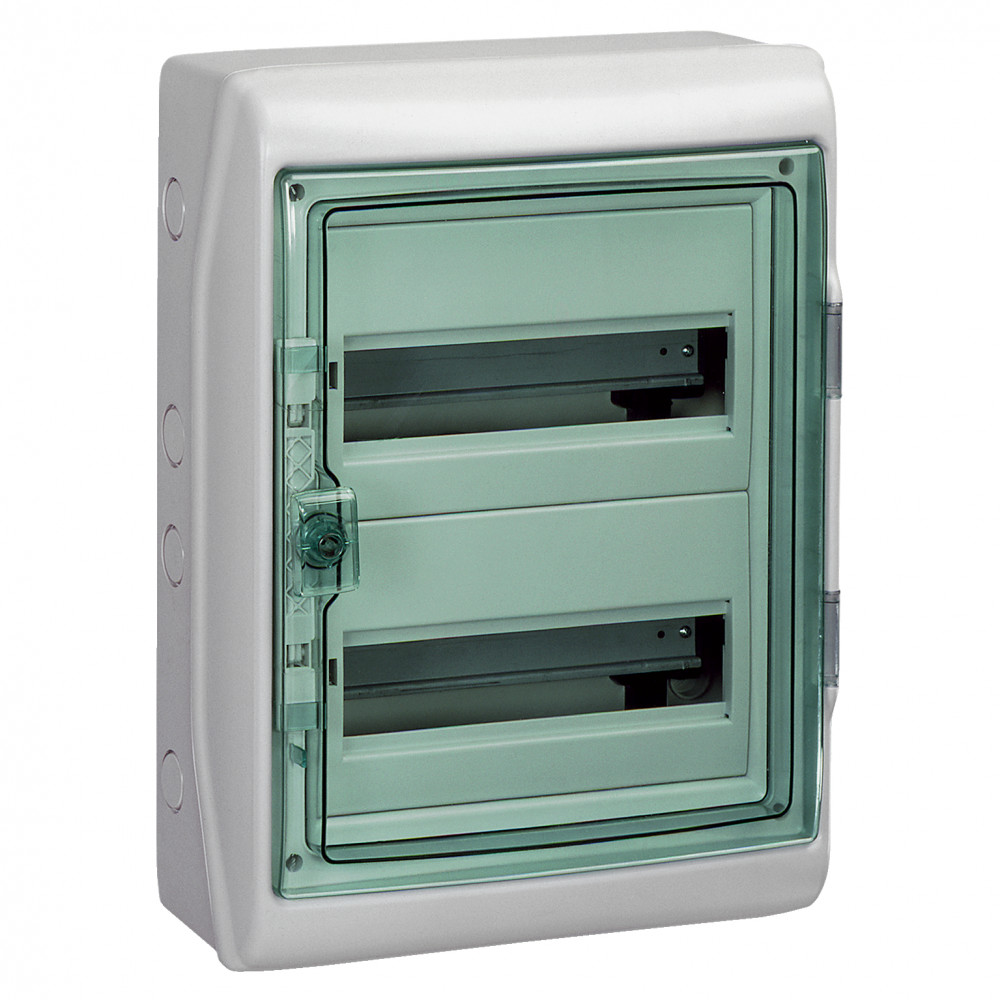

ЩИТ НАВЕСН 24М KAEDRA IP65 2Х12М С КЛЕММ
ИсточникКаталог Systeme Electric
КлассификацияEC000214
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина340 мм
Высота460 мм
Глубина160 мм
Внутр глубина88 мм
Тип монтажаОткрытой установки
Тип крышки (наружной)Дверь (-ца)
Материал корпусаПластик
Тип закрывающего механизмаЦилиндр
Описание и назначение
Щит навесной 24М Kaedra IP65 2Х12М с клеммами. тип устройства или его аксессуаров: защитный корпус - тип шкафа: шкаф для модульных устройств - принадлежности в комплекте со шкафом: 1 держатель клеммного блока, 2 клеммных блока 22-конт., 2 кабельные стяжки, 2 комплекта маркировки. Преимущества: В три раза практичнее. Kaedra, это лучшее решение для создания завершенных систем с высокими требованиями, которые сочетают три важнейших функции: распределение, подача электроэнергии и управление электрической установкой. Эти шкафы обеспечивают естественную совместимость и целостность: модельный ряд Kaedra значительно сокращает затраты времени и позволят создать очень гибкое решение.... применения: Распределение электроэнергии НН вне помещения или в жестких условиях окружающей среды (пыль, высокая влажность, высокая температура, общественные места и т. д.)..
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Степень защиты - IPEF005474 | IP65 |
|---|---|
| Огнестойкостьданные поставщика | N/A |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C |
| Степень защиты ikданные поставщика | IK09 в соответствии с EN 50102 |
| Степень защиты ipданные поставщика | IP65 в соответствии с МЭК 60529 в единицах производителя |
Электрические и световые параметры 2
| Категория перенапряженияданные поставщика | II |
|---|---|
| номинальный токданные поставщика | 63 А |
Материалы и конструкция 6
| ЦветEF000007 | Серый |
|---|---|
| Номер цвета RALEF000116 | 7035 |
| Материал корпусаEF001596 | Пластик |
| Класс изоляцииданные поставщика | двойная изоляция класс II |
| Материал шкафаданные поставщика | N/A |
| Описание параметров блокировкиданные поставщика | доп. замок |
Монтаж и подключение 5
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| С монтажной платойEF000118 | Да |
| Количество клеммных блоковданные поставщика | 2 с 22 отходящие линии |
| Монтаж щитаданные поставщика | поверхность |
| Описание монтажной платыданные поставщика | без монтажной платы |
Классификация и назначение 10
| Тип крышки (наружной)EF000339 | Дверь (-ца) |
|---|---|
| Тип EMCEF001062 | Да |
| Тип закрывающего механизмаEF004462 | Цилиндр |
| Форма крышкиEF009212 | Закрытого типа |
| Серияданные поставщика | Kaedra Kaedra |
| Стандартыданные поставщика | EN 50262 IEC 60439-3 EN 50102 МЭК 60695-2-1 МЭК 60529 IEC 670 |
| Тип передней крышкиданные поставщика | прозрачный Мультимедийный щит |
| Тип продуктаданные поставщика | защитный корпус |
| Тип рейкиданные поставщика | DIN |
| Тип ячейкиданные поставщика | шкаф для модульных устройств |
Прочие характеристики 16
| Кол-во рядовEF000266 | 2 |
|---|---|
| Возможно расширениеEF001088 | Нет |
| DIN-рейкаEF001134 | Нет |
| Прозрачная дверца или крышкаEF006244 | Нет |
| С замкомEF006306 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество горизонтальных рядовданные поставщика | 2 |
| Количество модулей по 18 мм в рядуданные поставщика | 12 |
| Количество предварительных выводов pg isoданные поставщика | 17 |
| Оборудование в комплектеданные поставщика | 2 комплект для маркировки 2 монтажная планка 1 Опора блока клемм 2 блок клемм, 22 отверстия |
| Общее количество модулей по 18 ммданные поставщика | 24 |
| Отходящие линии распределительного блокаданные поставщика | 22 x 10 mm² 22 x 16 mm² |
| Принадлежности в комплекте со шкафомданные поставщика | 2 клеммных блока 22-конт. 2 комплекта маркировки 2 кабельные стяжки 1 держатель клеммного блока |
| Сегмент рынкаданные поставщика | рынок жилья малые коммерческие предприятия |
| Характеристики окружающей средыданные поставщика | стойкий к УФ: класс 3 в соответствии с ISO 4582:2010 испытание на разложение под действием ультрафиолетовых лучей в соответствии с ISO 4892-2:2013 |
| Шаг 9 ммданные поставщика | 24 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 340 мм |
|---|---|
| ВысотаEF000040 | 460 мм |
| ГлубинаEF000049 | 160 мм |
| Внутр глубинаEF001131 | 88 мм |
| Ширина по количеству модульных расстоянийEF002950 | 12 |
| Внутренняя глубинаданные поставщика | 88 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Контейнер | 28 шт. | 1.2 × 0.8 × 1.1 м | 109.86 | 1.056 |
-
Контейнер
- В упаковке
- 28 шт.
- Габариты
- 1.2 × 0.8 × 1.1 м
- Вес, кг
- 109.86
- Объём, м³
- 1.056
- EAN / GTIN
