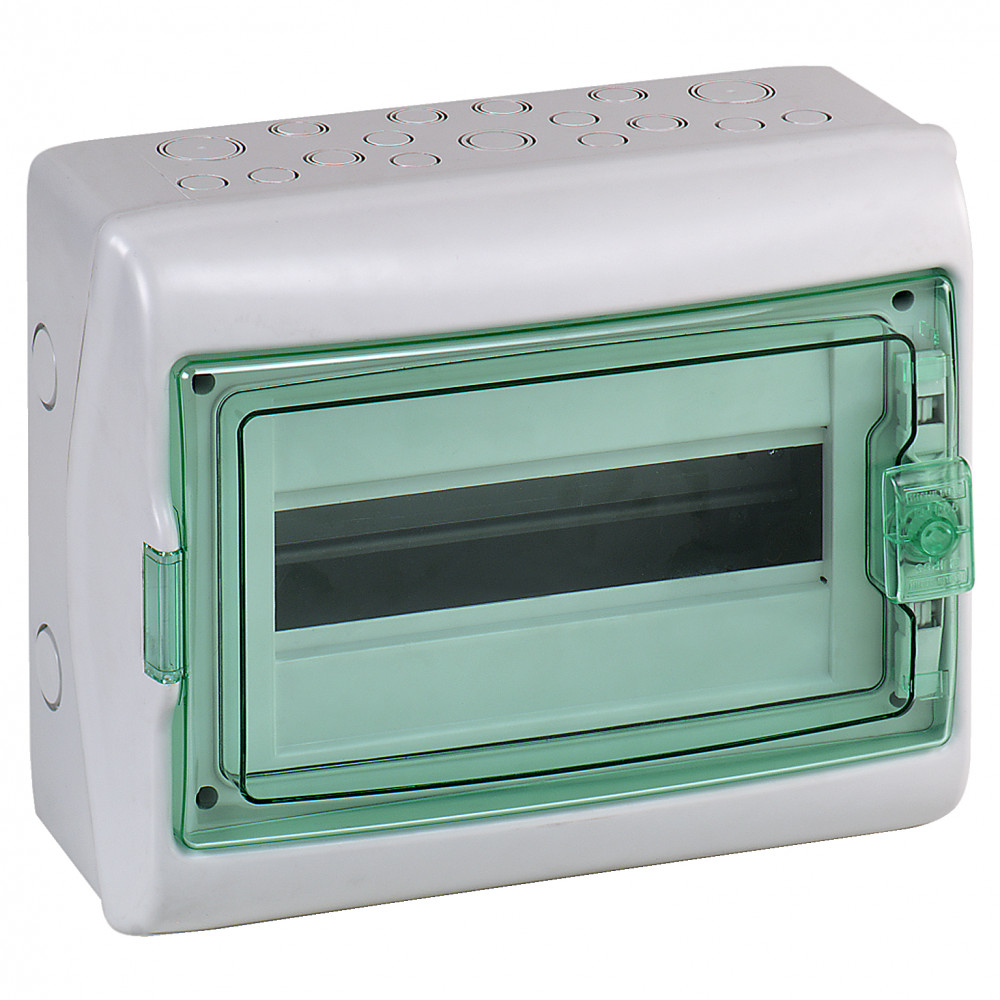

ЩИТ НАВЕСН 18М KAEDRA IP65 1Х18М С КЛЕММ

Изображение может отличаться от конкретного исполнения.

Schneider Electric

ЩИТ НАВЕСН 18М KAEDRA IP65 1Х18М С КЛЕММ

Артикул: 13432 ETIM-класс: EC000214 EAN: 73303430134328 EAN: 3303430134329 Обновлено: 21.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000214
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина448 мм
Высота280 мм
Глубина160 мм
Внутр глубина88 мм
Тип монтажаОткрытой установки
Тип крышки (наружной)Дверь (-ца)
Материал корпусаПластик
Тип закрывающего механизмаЦилиндр

Описание и назначение

Щит навесной 18М Kaedra IP65 1Х18М с клеммами. тип устройства или его аксессуаров: защитный корпус - тип шкафа: шкаф для модульных устройств - принадлежности в комплекте со шкафом: 1 держатель клеммного блока, 1 комплект маркировки, 1 кабельная стяжка, 2 клеммных блока 16-конт.. Преимущества: В три раза практичнее. Kaedra, это лучшее решение для создания завершенных систем с высокими требованиями, которые сочетают три важнейших функции: распределение, подача электроэнергии и управление электрической установкой. Эти шкафы обеспечивают естественную совместимость и целостность: модельный ряд Kaedra значительно сокращает затраты времени и позволят создать очень гибкое решение.... применения: Распределение электроэнергии НН вне помещения или в жестких условиях окружающей среды (пыль, высокая влажность, высокая температура, общественные места и т. д.)..

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты - IPEF005474 IP65
Огнестойкостьданные поставщика N/A
Рабочая температура окружающей средыданные поставщика -25-60 °C
Степень защиты ikданные поставщика IK09 в соответствии с EN 50102
Степень защиты ipданные поставщика IP65 в соответствии с МЭК 60529 в единицах производителя

Электрические и световые параметры 3

Категория перенапряженияданные поставщика II
номинальный токданные поставщика 63 А
Рассеиваемая мощность, втданные поставщика 34 Вт

Материалы и конструкция 7

ЦветEF000007 Серый
Номер цвета RALEF000116 7035
Материал корпусаEF001596 Пластик
Класс изоляцииданные поставщика класс II двойная изоляция
Материал шкафаданные поставщика N/A
Описание параметров блокировкиданные поставщика доп. замок
Цветданные поставщика N/A N/A в единицах производителя

Монтаж и подключение 5

Тип монтажаEF000003 Открытой установки
С монтажной платойEF000118 Да
Количество клеммных блоковданные поставщика 2 с 16 отходящие линии
Монтаж щитаданные поставщика поверхность
Описание монтажной платыданные поставщика без монтажной платы

Классификация и назначение 10

Тип крышки (наружной)EF000339 Дверь (-ца)
Тип EMCEF001062 Да
Тип закрывающего механизмаEF004462 Цилиндр
Форма крышкиEF009212 Закрытого типа
Серияданные поставщика Kaedra Kaedra
Стандартыданные поставщика IEC 60439-3 EN 50262 МЭК 60529 IEC 670 МЭК 60695-2-1 EN 50102
Тип передней крышкиданные поставщика прозрачный Мультимедийный щит
Тип продуктаданные поставщика защитный корпус
Тип рейкиданные поставщика DIN
Тип ячейкиданные поставщика шкаф для модульных устройств

Прочие характеристики 16

Кол-во рядовEF000266 1
Возможно расширениеEF001088 Нет
DIN-рейкаEF001134 Нет
Прозрачная дверца или крышкаEF006244 Нет
С замкомEF006306 Нет
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Количество горизонтальных рядовданные поставщика 1
Количество модулей по 18 мм в рядуданные поставщика 18
Количество предварительных выводов pg isoданные поставщика 17
Оборудование в комплектеданные поставщика 1 комплект для маркировки 1 монтажная планка 1 Опора блока клемм 2 блок клемм, 16 отверстий
Общее количество модулей по 18 ммданные поставщика 18
Отходящие линии распределительного блокаданные поставщика 16 x 10 mm² 16 x 16 mm²
Принадлежности в комплекте со шкафомданные поставщика 1 комплект маркировки 1 кабельная стяжка 1 держатель клеммного блока 2 клеммных блока 16-конт.
Сегмент рынкаданные поставщика малые коммерческие предприятия рынок жилья
Характеристики окружающей средыданные поставщика стойкий к УФ: класс 3 в соответствии с ISO 4582:2010 испытание на разложение под действием ультрафиолетовых лучей в соответствии с ISO 4892-2:2013
Шаг 9 ммданные поставщика 36

Размеры и упаковка

Изделие

ШиринаEF000008 448 мм
ВысотаEF000040 280 мм
ГлубинаEF000049 160 мм
Внутр глубинаEF001131 88 мм
Ширина по количеству модульных расстоянийEF002950 18
Внутренняя глубинаданные поставщика 88 мм

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.465 × 0.29 × 0.175 м 2.68 0.02359875 3303430134329
Контейнер 36 шт. 1.2 × 0.8 × 0.8 м 108.48 0.768 73303430134328

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.465 × 0.29 × 0.175 м
    Вес, кг
    2.68
    Объём, м³
    0.02359875
    EAN / GTIN
    3303430134329

  • Контейнер

    В упаковке
    36 шт.
    Габариты
    1.2 × 0.8 × 0.8 м
    Вес, кг
    108.48
    Объём, м³
    0.768
    EAN / GTIN
    73303430134328
