ЩИТ НАВЕСН 12МОД KAEDRA IP65 С КЛЕММ

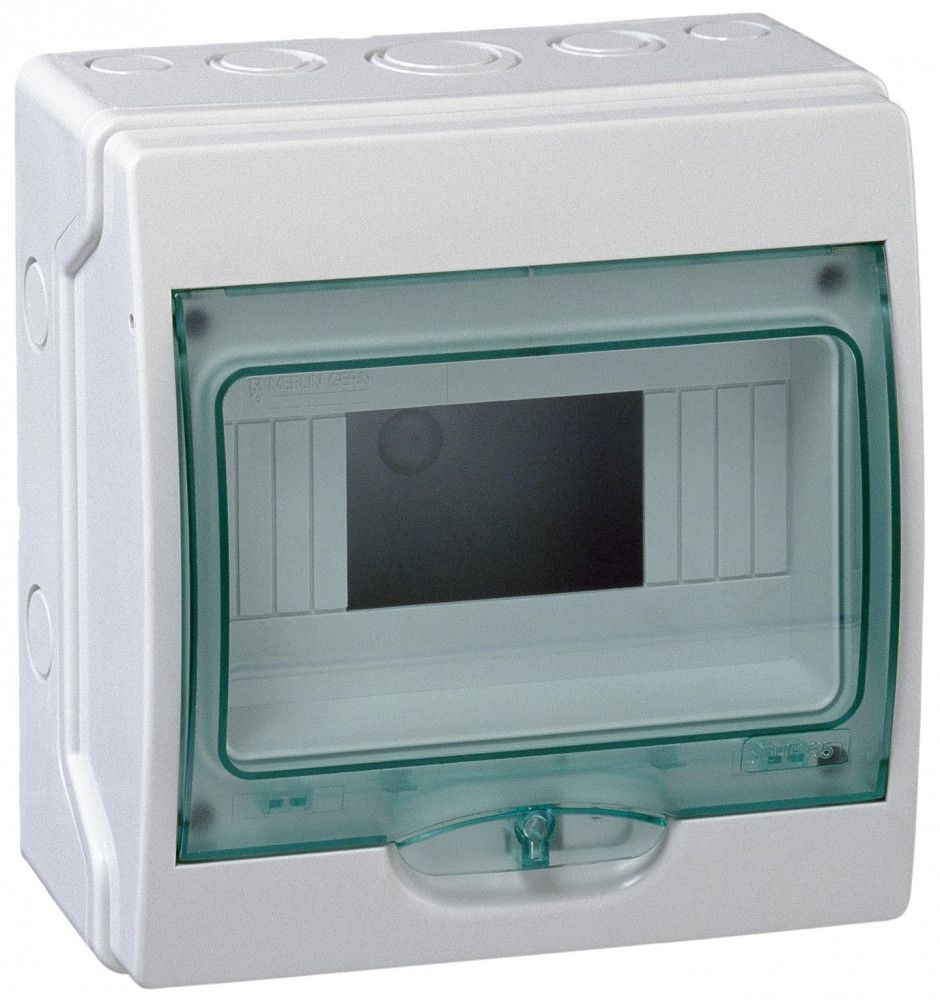

Изображение может отличаться от конкретного исполнения.

Schneider Electric

ЩИТ НАВЕСН 12МОД KAEDRA IP65 С КЛЕММ

Артикул: 13444 ETIM-класс: EC000214 Обновлено: 10.07.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000214
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина267 мм
Высота200 мм
Глубина112 мм
Внутр глубина56 мм
Тип монтажаОткрытой установки
Тип крышки (наружной)Дверь (-ца)
Материал корпусаПластик
Тип закрывающего механизмаЦилиндр

Описание и назначение

Щит навесной 12 модуля Kaedra IP65 с клеммами. тип устройства или его аксессуаров: защитный корпус - тип шкафа: миникорпус для модульного устройства - принадлежности в комплекте со шкафом: 2 клеммных блока 8-конт., 1 комплект маркировки. Преимущества: В три раза практичнее. Kaedra, это лучшее решение для создания завершенных систем с высокими требованиями, которые сочетают три важнейших функции: распределение, подача электроэнергии и управление электрической установкой. Эти шкафы обеспечивают естественную совместимость и целостность: модельный ряд Kaedra значительно сокращает затраты времени и позволят создать очень гибкое решение.... применения: Распределение электроэнергии НН вне помещения или в жестких условиях окружающей среды (пыль, высокая влажность, высокая температура, общественные места и т. д.)..

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты - IPEF005474 IP65
Огнестойкостьданные поставщика N/A
Рабочая температура окружающей средыданные поставщика -25-60 °C
Степень защиты ikданные поставщика IK09 в соответствии с EN 50102
Степень защиты ipданные поставщика IP65 в соответствии с МЭК 60529 в единицах производителя

Электрические и световые параметры 3

Категория перенапряженияданные поставщика II
номинальный токданные поставщика 63 А
Рассеиваемая мощность, втданные поставщика 19 Вт

Материалы и конструкция 7

ЦветEF000007 Серый
Номер цвета RALEF000116 7035
Материал корпусаEF001596 Пластик
Класс изоляцииданные поставщика класс II двойная изоляция
Материал шкафаданные поставщика N/A
Описание параметров блокировкиданные поставщика доп. замок
Цветданные поставщика N/A N/A в единицах производителя

Монтаж и подключение 5

Тип монтажаEF000003 Открытой установки
С монтажной платойEF000118 Да
Количество клеммных блоковданные поставщика 2 с 8 отходящие линии
Монтаж щитаданные поставщика поверхность
Описание монтажной платыданные поставщика без монтажной платы

Классификация и назначение 11

Тип крышки (наружной)EF000339 Дверь (-ца)
Тип EMCEF001062 Да
Тип закрывающего механизмаEF004462 Цилиндр
Форма крышкиEF009212 Закрытого типа
Информация о ремонтопригодностиданные поставщика Подлежит замене
Серияданные поставщика Kaedra Kaedra
Стандартыданные поставщика EN 50262 EN 50102 IEC 60439-3 IEC 670 МЭК 60529 МЭК 60695-2-1
Тип передней крышкиданные поставщика прозрачный
Тип продуктаданные поставщика защитный корпус
Тип рейкиданные поставщика DIN
Тип ячейкиданные поставщика миникорпус для модульного устройства

Прочие характеристики 16

Кол-во рядовEF000266 1
Возможно расширениеEF001088 Нет
DIN-рейкаEF001134 Нет
Прозрачная дверца или крышкаEF006244 Нет
С замкомEF006306 Нет
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Количество горизонтальных рядовданные поставщика 1
Количество модулей по 18 мм в рядуданные поставщика 12
Количество предварительных выводов pg isoданные поставщика 7
Оборудование в комплектеданные поставщика 1 комплект для маркировки 2 блок клемм, 8 отверстий
Общее количество модулей по 18 ммданные поставщика 12
Отходящие линии распределительного блокаданные поставщика 8 x 10 mm² 8 x 16 mm²
Принадлежности в комплекте со шкафомданные поставщика 1 комплект маркировки 2 клеммных блока 8-конт.
Сегмент рынкаданные поставщика рынок жилья малые коммерческие предприятия
Характеристики окружающей средыданные поставщика стойкий к УФ: класс 3 в соответствии с ISO 4582:2010 испытание на разложение под действием ультрафиолетовых лучей в соответствии с ISO 4892-2:2013
Шаг 9 ммданные поставщика 24

Размеры и упаковка

Изделие

ШиринаEF000008 267 мм
ВысотаEF000040 200 мм
ГлубинаEF000049 112 мм
Внутр глубинаEF001131 56 мм
Ширина по количеству модульных расстоянийEF002950 12
Внутренняя глубинаданные поставщика 56 мм
