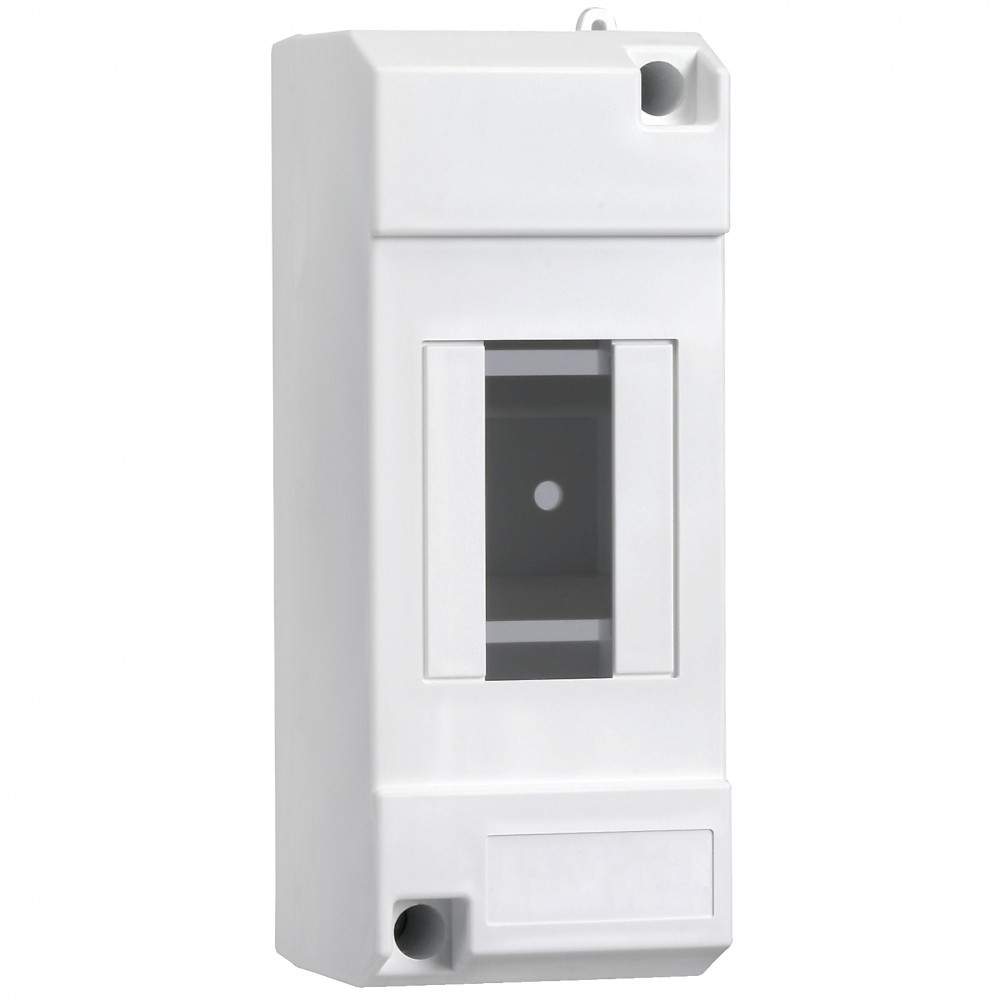

Изображение может отличаться от конкретного исполнения.
Schneider Electric
ЩИТ MICRO PRAGMA 2 МОД НАВЕСНОЙ
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Щит Micro Pragma 2 модуля навесной. тип устройства или его аксессуаров: шкаф<br /> - тип передней крышки: реверсируемый, прозрачный. <br />Преимущества: <br />Шкафы небольших размеров: правильный выбор. <br />Серия удобна для монтажа небольшого количества модульных устройств<br />Применения: <br />Шкафы MicroPragma – это шкафы небольших размеров для установки устройств DIN шириной до 8 модулей в жилых помещениях и коммерческих зданиях<br /> - используются при монтаже новой электросети и при восстановительном ремонте существующей электросети.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Степень защиты - IPEF005474 | IP30 |
|---|---|
| Огнестойкостьданные поставщика | 650 °C ( 30 с ) в соответствии с IEC 60695-2-1 |
| Степень защиты ipданные поставщика | IP40 (IP40 с установленным оборудованием) в соответствии с МЭК 60529 в единицах производителя |
Материалы и конструкция 5
| ЦветEF000007 | Белый |
|---|---|
| Номер цвета RALEF000116 | 9003 |
| Материал корпусаEF001596 | Пластик |
| Материал шкафаданные поставщика | Самозатухающий материал шкаф: |
| Цветданные поставщика | Белый (RAL 9003)шкаф: в единицах производителя |
Монтаж и подключение 4
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| С монтажной платойEF000118 | Да |
| Монтаж щитаданные поставщика | поверхность |
| Описание монтажной платыданные поставщика | Без монтажной платы |
Механические характеристики 1
| Степень ударостойкости ikданные поставщика | IK07 в соответствии с EN 50102 |
|---|
Классификация и назначение 10
| Тип крышки (наружной)EF000339 | Крышка |
|---|---|
| Тип EMCEF001062 | Да |
| Тип закрывающего механизмаEF004462 | Прочее |
| Форма крышкиEF009212 | С вырезом/прорезями |
| Серияданные поставщика | Micro Pragma Micro Pragma |
| Стандартыданные поставщика | EN 60439-3 IEC 60439-3 IEC 60695-2-1 IEC 23-48 |
| Тип передней крышкиданные поставщика | Мультимедийный щит прозрачный |
| Тип продуктаданные поставщика | шкаф |
| Тип рейкиданные поставщика | DIN |
| Тип шкафа/стойкиданные поставщика | Модульный корпус |
Прочие характеристики 11
| Кол-во рядовEF000266 | 1 |
|---|---|
| Возможно расширениеEF001088 | Да |
| DIN-рейкаEF001134 | Нет |
| Прозрачная дверца или крышкаEF006244 | Да |
| С замкомEF006306 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество горизонтальных рядовданные поставщика | 1 |
| Количество модулей по 18 мм в рядуданные поставщика | 2 |
| Общее количество модулей по 18 ммданные поставщика | 2 |
| Сегмент рынкаданные поставщика | Малые коммерческие предприятия |
| Шаг 9 ммданные поставщика | 4 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 51 мм |
|---|---|
| ВысотаEF000040 | 130 мм |
| ГлубинаEF000049 | 60 мм |
| Внутр глубинаEF001131 | 54 мм |
| Ширина по количеству модульных расстоянийEF002950 | 2 |
| Внутренняя глубинаданные поставщика | 54 мм |
| Глубина встраиванияданные поставщика | 0 мм |
