Schneider Electric

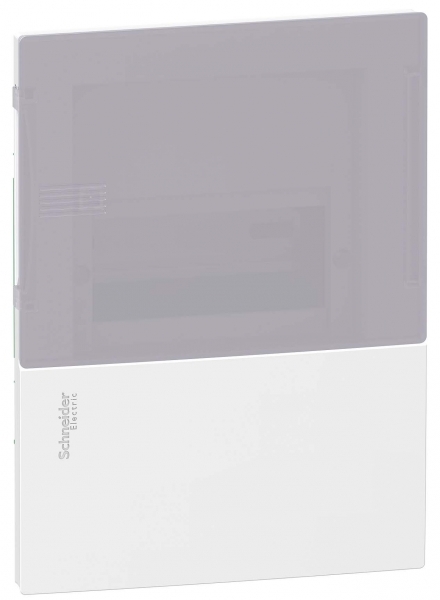

Resi9 MP ЩИТ ВСТР. ДЫМ ДВ. 1Р/6М,2 кл
ИсточникКаталог Systeme Electric
КлассификацияEC000214
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина186 мм
Высота252 мм
Глубина98 мм
Монтажная глубина - ниши80 мм
Внутр глубина76 мм
Тип монтажаВнутренний / скрытый
Тип крышки (наружной)Дверь (-ца)
Материал корпусаПластик
Описание и назначение
<p>MINI PRAGMA ЩИТ ВСТРАИВ. С ДЫМЧАТОЙ ДВ. 1РЯД/6МОД,IP40,IK07,63А,2 клеммы,Италия. тип устройства или его аксессуаров: шкаф<br /> - тип передней крышки: полупрозрачный<br /> - ширина: 162 мм стена, 186 мм снаружи<br /> - высота: 252 мм снаружи, 228 мм стена<br /> - глубина: 18 мм снаружи, 80 мм стена, 98 мм общий<br /> - глубина монтажа: 80 мм. <br />Преимущества: Корпус для электрооборудования, который вам не нужно скрывать, Эстетичный корпус, гармонично вписывающийся в интерьер, подходящий по цвету к электроустановочным изделиям, Корпус, созданный для облегчения работы электромонтажников, Решение для жилых помещений. <br />Применения: Жилые помещения, номера отелей, небольшие магазины: Mini Pragma, сердце электроустановки, обеспечивающее, как безопасность, так и сочетание с электроустановочными изделиями.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Степень защиты - IPEF005474 | IP40 |
|---|---|
| Огнестойкостьданные поставщика | дверь: 650 °C тыльная часть: 650 °C лицевая панель: 650 °C |
| Рабочая температураданные поставщика | -25-60 °C |
| Степень защиты ikданные поставщика | IK07 |
| Степень защиты ipданные поставщика | IP40 модульный шкаф в единицах производителя |
Электрические и световые параметры 1
| номинальный токданные поставщика | 63 А |
|---|
Материалы и конструкция 4
| ЦветEF000007 | Белый |
|---|---|
| Номер цвета RALEF000116 | 9003 |
| Материал корпусаEF001596 | Пластик |
| Материал шкафаданные поставщика | тыльная часть: технический пластик дверь: технический пластик лицевая панель: технический пластик |
Монтаж и подключение 5
| Тип монтажаEF000003 | Внутренний / скрытый |
|---|---|
| С монтажной платойEF000118 | Да |
| Количество клеммных блоковданные поставщика | 1 земля (привинченный) с 4 отходящие линии 1 нейтраль (привинченный) с 4 отходящие линии |
| Монтаж шкафаданные поставщика | утопленная |
| Назначение клеммного блокаданные поставщика | земля / нейтраль |
Классификация и назначение 12
| Тип крышки (наружной)EF000339 | Дверь (-ца) |
|---|---|
| Тип EMCEF001062 | Да |
| Тип закрывающего механизмаEF004462 | Прочее |
| Форма крышкиEF009212 | Закрытого типа |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серияданные поставщика | Mini Pragma |
| Серия продуктаданные поставщика | Mini Pragma |
| Стандартыданные поставщика | IEC 60695-2-11 IEC 529 IEC 60670-24 EN 50102 IEC 60439-3 |
| Тип кабеляданные поставщика | надрезанные отверстия |
| Тип передней крышкиданные поставщика | полупрозрачный |
| Тип продуктаданные поставщика | шкаф |
| Тип рейкиданные поставщика | несимметричная рейка 35 мм |
Прочие характеристики 20
| Кол-во рядовEF000266 | 1 |
|---|---|
| Возможно расширениеEF001088 | Да |
| DIN-рейкаEF001134 | Нет |
| Прозрачная дверца или крышкаEF006244 | Нет |
| С замкомEF006306 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Качественные этикеткиданные поставщика | IMQ |
| Количество горизонтальных рядовданные поставщика | 1 |
| Количество модулей по 18 мм в рядуданные поставщика | 6 |
| Не содержит ртутиданные поставщика | да |
| Общее количество модулей по 18 ммданные поставщика | 6 |
| Отходящие линии распределительного блокаданные поставщика | 1 x 16 мм² для земля 1 x 16 мм² для нейтраль 1 x 6 мм² для земля 1 x 6 мм² для нейтраль 2 x 10 mm² для земля 2 x 10 mm² для нейтраль |
| Профиль кругооборотаданные поставщика | N/A |
| Регламент reachданные поставщика | Содержание особо опасных веществ превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Сегмент рынкаданные поставщика | рынок жилья малые коммерческие предприятия |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Шаг 9 ммданные поставщика | 12 |
| Экологическая отчетнстьданные поставщика | ENVPEP091001EN |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 186 мм |
|---|---|
| ВысотаEF000040 | 252 мм |
| ГлубинаEF000049 | 98 мм |
| Монтажная глубина - нишиEF000218 | 80 мм |
| Внутр глубинаEF001131 | 76 мм |
| Ширина по количеству модульных расстоянийEF002950 | 6 |
| Глубина встраиванияданные поставщика | 80 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Групповая упаковка | 12 шт. | 0.4 × 0.3 × 0.52 м | 6.36 | 0.0624 |
-
Групповая упаковка
- В упаковке
- 12 шт.
- Габариты
- 0.4 × 0.3 × 0.52 м
- Вес, кг
- 6.36
- Объём, м³
- 0.0624
- EAN / GTIN
