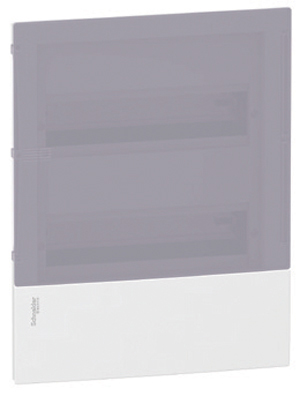

RESI9 MP(MINI PRAGMA)ЩИТ ВСТР.C БЕЛ.ДВ.2РЯД/24МОД,IP40,IK07,63А,2клеммы,Италия
ИсточникКаталог Systeme Electric
КлассификацияEC000214
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина294 мм
Высота377 мм
Глубина98 мм
Монтажная глубина - ниши80 мм
Внутр глубина76 мм
Тип монтажаВнутренний / скрытый
Тип крышки (наружной)Дверь (-ца)
Материал корпусаПластик
Описание и назначение
<p>MINI PRAGMA ЩИТ ВСТРАИВ. С БЕЛОЙ ДВ. 2РЯД/24МОД,IP40,IK07,63А,2 клеммы,Италия. тип устройства или его аксессуаров: шкаф<br /> - ширина: 270 мм стена, 294 мм снаружи<br /> - высота: 377 мм снаружи, 353 мм стена<br /> - глубина: 80 мм стена, 98 мм общий, 18 мм снаружи<br /> - глубина монтажа: 80 мм. <br />Преимущества: Корпус для электрооборудования, который вам не нужно скрывать, Эстетичный корпус, гармонично вписывающийся в интерьер, подходящий по цвету к электроустановочным изделиям, Корпус, созданный для облегчения работы электромонтажников, Решение для жилых помещений. <br />Применения: Жилые помещения, номера отелей, небольшие магазины: Mini Pragma, сердце электроустановки, обеспечивающее, как безопасность, так и сочетание с электроустановочными изделиями.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Степень защиты - IPEF005474 | IP40 |
|---|---|
| Огнестойкостьданные поставщика | 650 °C Дверь: 650 °C Задняя часть: 650 °C лицевая панель: |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C |
Электрические и световые параметры 1
| Номинальный токданные поставщика | 63 А |
|---|
Материалы и конструкция 5
| ЦветEF000007 | Белый |
|---|---|
| Номер цвета RALEF000116 | 9003 |
| Материал корпусаEF001596 | Пластик |
| Материал шкафаданные поставщика | Технический пластик Задняя часть: Технический пластик Дверь: Технический пластик лицевая панель: |
| Цветданные поставщика | белый (RAL 9003)Дверь: белый (RAL 9003)лицевая панель: в единицах производителя |
Монтаж и подключение 6
| Тип монтажаEF000003 | Внутренний / скрытый |
|---|---|
| С монтажной платойEF000118 | Да |
| Количество клеммных блоковданные поставщика | 1 земля (Привинченный) с 16 отходящие линии 1 нейтраль (Привинченный) с 16 отходящие линии |
| Монтаж щитаданные поставщика | Утопленная |
| Назначение клеммного блокаданные поставщика | Земля/Нейтраль |
| Описание монтажной платыданные поставщика | Без монтажной платы |
Механические характеристики 1
| Степень ударостойкости ikданные поставщика | IK07 |
|---|
Классификация и назначение 12
| Тип крышки (наружной)EF000339 | Дверь (-ца) |
|---|---|
| Тип EMCEF001062 | Да |
| Тип закрывающего механизмаEF004462 | Прочее |
| Форма крышкиEF009212 | Закрытого типа |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Серияданные поставщика | Resi9 Resi9 |
| Стандартыданные поставщика | IEC 61439-1 МЭК 61439-3 МЭК 60670-1 IEC 60670-24 |
| Тип кабеляданные поставщика | Надрезанные отверстия |
| Тип передней крышкиданные поставщика | сплошной |
| Тип продуктаданные поставщика | Шкаф |
| Тип рейкиданные поставщика | Несимметричная рейка 35 мм |
| Тип ячейкиданные поставщика | Модульный корпус |
Прочие характеристики 14
| Кол-во рядовEF000266 | 2 |
|---|---|
| Возможно расширениеEF001088 | Да |
| DIN-рейкаEF001134 | Нет |
| Прозрачная дверца или крышкаEF006244 | Да |
| С замкомEF006306 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Качественные этикеткиданные поставщика | IMQ |
| Количество горизонтальных рядовданные поставщика | 2 |
| Количество модулей по 18 мм в рядуданные поставщика | 12 |
| Наименование продуктаданные поставщика | Resi9 MP |
| Общее количество модулей по 18 ммданные поставщика | 24 |
| Отходящие линии распределительного блокаданные поставщика | 2 x 16 mm² для земля 2 x 16 mm² для нейтраль 6 x 6 мм² для земля 6 x 6 мм² для нейтраль 8 x 10 mm² для земля 8 x 10 mm² для нейтраль |
| Сегмент рынкаданные поставщика | малые коммерческие предприятия Жилищный сектор |
| Шаг 9 ммданные поставщика | 24 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 294 мм |
|---|---|
| ВысотаEF000040 | 377 мм |
| ГлубинаEF000049 | 98 мм |
| Монтажная глубина - нишиEF000218 | 80 мм |
| Внутр глубинаEF001131 | 76 мм |
| Ширина по количеству модульных расстоянийEF002950 | 12 |
| Внутренняя глубинаданные поставщика | 76 мм |
| Глубина встраиванияданные поставщика | 80 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.375 × 0.295 × 0.09 м | 1.412 | 0.00995625 | |
| Контейнер | 80 шт. | 1.2 × 0.8 × 1.22 м | 139.168 | 1.1712 | |
| Групповая упаковка | 5 шт. | 0.535 × 0.405 × 0.305 м | 7.948 | 0.06608587 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.375 × 0.295 × 0.09 м
- Вес, кг
- 1.412
- Объём, м³
- 0.00995625
- EAN / GTIN
-
Контейнер
- В упаковке
- 80 шт.
- Габариты
- 1.2 × 0.8 × 1.22 м
- Вес, кг
- 139.168
- Объём, м³
- 1.1712
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 5 шт.
- Габариты
- 0.535 × 0.405 × 0.305 м
- Вес, кг
- 7.948
- Объём, м³
- 0.06608587
- EAN / GTIN
