Schneider Electric

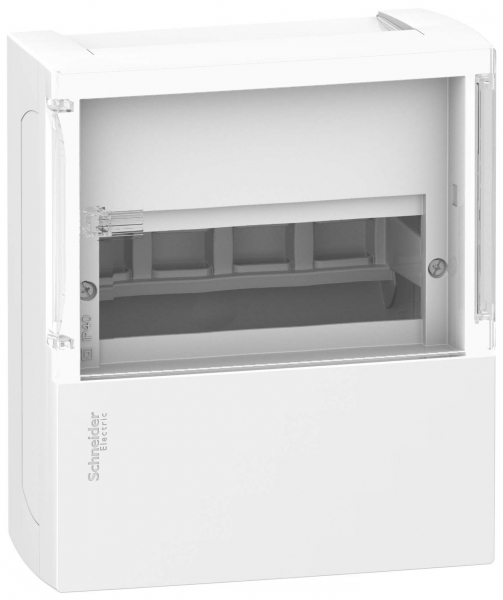

RESI9 MP(MINI PRAGMA)ЩИТ НАВЕС.C ПРОЗ.ДВ.1РЯД/4МОД,IP40,IK07,50А,2клеммы,Италия
ИсточникКаталог Systeme Electric
КлассификацияEC000214
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина124 мм
Высота198 мм
Глубина95 мм
Внутр глубина74 мм
Тип монтажаОткрытой установки
Тип крышки (наружной)Дверь (-ца)
Материал корпусаПластик
Тип закрывающего механизмаПрочее
Описание и назначение
<p>MINI PRAGMA ЩИТ НАВЕСНОЙ С ПРОЗРАЧ. ДВ. 1РЯД/4МОД,IP40,IK07,50А,2 клеммы,Италия. тип устройства или его аксессуаров: шкаф. <br />Преимущества: Корпус для электрооборудования, который вам не нужно скрывать, Эстетичный корпус, гармонично вписывающийся в интерьер, подходящий по цвету к электроустановочным изделиям, Корпус, созданный для облегчения работы электромонтажников, Решение для жилых помещений. <br />Применения: Жилые помещения, номера отелей, небольшие магазины: Mini Pragma, сердце электроустановки, обеспечивающее, как безопасность, так и сочетание с электроустановочными изделиями.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Степень защиты - IPEF005474 | IP40 |
|---|---|
| Огнестойкостьданные поставщика | 650 °C Дверь: 650 °C Задняя часть: 650 °C лицевая панель: |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C |
| Степень защиты ikданные поставщика | IK07 |
Электрические и световые параметры 1
| Номинальный токданные поставщика | 50 А |
|---|
Материалы и конструкция 5
| ЦветEF000007 | Белый |
|---|---|
| Номер цвета RALEF000116 | 9003 |
| Материал корпусаEF001596 | Пластик |
| Материал шкафаданные поставщика | Технический пластик Задняя часть: Технический пластик Дверь: Технический пластик лицевая панель: |
| Цветданные поставщика | Белый (RAL 9003)лицевая панель: Белый (RAL 9003)Дверь: в единицах производителя |
Монтаж и подключение 6
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| С монтажной платойEF000118 | Да |
| Количество клеммных блоковданные поставщика | 1 земля (Привинченный) с 4 отходящие линии 1 нейтраль (Привинченный) с 4 отходящие линии |
| Монтаж щитаданные поставщика | поверхность |
| Назначение клеммного блокаданные поставщика | Земля / нейтраль |
| Описание монтажной платыданные поставщика | Без монтажной платы |
Классификация и назначение 11
| Тип крышки (наружной)EF000339 | Дверь (-ца) |
|---|---|
| Тип EMCEF001062 | Да |
| Тип закрывающего механизмаEF004462 | Прочее |
| Форма крышкиEF009212 | Закрытого типа |
| Серияданные поставщика | Mini Pragma Mini Pragma |
| Стандартыданные поставщика | IEC 60439-3 IEC 529 IEC 60695-2-11 EN 50102 IEC 60670-24 |
| Тип кабеляданные поставщика | 1 фланец шинопровода 1 неизолированный фланец |
| Тип передней крышкиданные поставщика | Прозрачнй |
| Тип продуктаданные поставщика | Шкаф |
| Тип рейкиданные поставщика | Несимметричная рейка 35 мм |
| Тип ячейкиданные поставщика | Модульный щит |
Прочие характеристики 13
| Кол-во рядовEF000266 | 1 |
|---|---|
| Возможно расширениеEF001088 | Да |
| DIN-рейкаEF001134 | Нет |
| Прозрачная дверца или крышкаEF006244 | Нет |
| С замкомEF006306 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Качественные этикеткиданные поставщика | IMQ |
| Количество горизонтальных рядовданные поставщика | 1 |
| Количество модулей по 18 мм в рядуданные поставщика | 4 |
| Общее количество модулей по 18 ммданные поставщика | 4 |
| Отходящие линии распределительного блокаданные поставщика | 1 x 16 мм² для земля 1 x 16 мм² для нейтраль 1 x 6 мм² для земля 1 x 6 мм² для нейтраль 2 x 10 mm² для земля 2 x 10 mm² для нейтраль |
| Сегмент рынкаданные поставщика | Жиличный сектор Малые коммерческие предприятия |
| Шаг 9 ммданные поставщика | 8 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 124 мм |
|---|---|
| ВысотаEF000040 | 198 мм |
| ГлубинаEF000049 | 95 мм |
| Внутр глубинаEF001131 | 74 мм |
| Ширина по количеству модульных расстоянийEF002950 | 4 |
| Внутренняя глубинаданные поставщика | 74 мм |
| Глубина встраиванияданные поставщика | 0 мм |
