Resi9 MP ЩИТ НАВЕС ПРОЗ.ДВ.2Р/24М,2кл
Schneider Electric · артикул MIP12212S

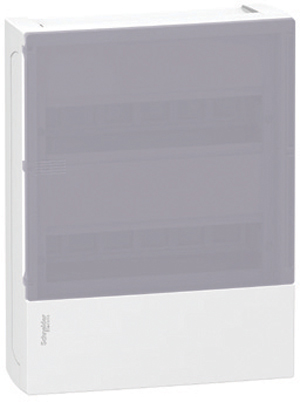

Изображение может отличаться от конкретного исполнения.
Schneider Electric
RESI9 MP(MINI PRAGMA)ЩИТ НАВЕС.C БЕЛ.ДВ.2РЯД/24МОД,IP40,IK07,63А,2клеммы,Италия
ИсточникКаталог Systeme Electric
КлассификацияEC000214
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу MIP12212.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина268 мм
Высота353 мм
Глубина102 мм
Внутр глубина80 мм
Тип монтажаОткрытой установки
Тип крышки (наружной)Дверь (-ца)
Замены и аналоги
Техподбор · равноценная замена · совпадение 95%
Resi9 MP ЩИТ НАВЕС ДЫМ ДВ. 2Р/24М,2 кл
Schneider Electric · артикул MIP12212T
Описание и назначение
MINI PRAGMA ЩИТ НАВЕСНОЙ С БЕЛОЙ ДВ. 2РЯД/24МОД,IP40,IK07,63А,2 клеммы,Италия. тип устройства или его аксессуаров: шкаф.
Преимущества: Корпус для электрооборудования, который вам не нужно скрывать, Эстетичный корпус, гармонично вписывающийся в интерьер, подходящий по цвету к электроустановочным изделиям, Корпус, созданный для облегчения работы электромонтажников, Решение для жилых помещений.
Применения: Жилые помещения, номера отелей, небольшие магазины: Mini Pragma, сердце электроустановки, обеспечивающее, как безопасность, так и сочетание с электроустановочными изделиями.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000214.
Условия эксплуатации и безопасность 3
| Степень защиты - IP | IP40 |
|---|---|
| Огнестойкостьданные поставщика | 650 °C Дверь: 650 °C Задняя часть: 650 °C лицевая панель: |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C |
Электрические и световые параметры 1
| Номинальный токданные поставщика | 63 А |
|---|
Материалы и конструкция 5
| Цвет | Белый |
|---|---|
| Номер цвета RAL | 9003 |
| Материал корпуса | Пластик |
| Материал шкафаданные поставщика | Технический пластик Задняя часть: Технический пластик Дверь: Технический пластик лицевая панель: |
| Цветданные поставщика | белый (RAL 9003)Дверь: белый (RAL 9003)лицевая панель: в единицах производителя |
Монтаж и подключение 6
| Тип монтажа | Открытой установки |
|---|---|
| С монтажной платой | Да |
| Количество клеммных блоковданные поставщика | 1 земля (Привинченный) с 16 отходящие линии 1 нейтраль (Привинченный) с 16 отходящие линии |
| Монтаж щитаданные поставщика | поверхность |
| Назначение клеммного блокаданные поставщика | Земля/Нейтраль |
| Описание монтажной платыданные поставщика | Без монтажной платы |
Механические характеристики 1
| Степень ударостойкости ikданные поставщика | IK07 |
|---|
Классификация и назначение 11
| Тип крышки (наружной) | Дверь (-ца) |
|---|---|
| Тип EMC | Да |
| Тип закрывающего механизма | Прочее |
| Форма крышки | Закрытого типа |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Стандартыданные поставщика | IEC 61439-1 МЭК 61439-3 МЭК 60670-1 IEC 60670-24 |
| Тип кабеляданные поставщика | 1 фланец шинопровода 1 неизолированный фланец |
| Тип передней крышкиданные поставщика | сплошной |
| Тип продуктаданные поставщика | Шкаф |
| Тип рейкиданные поставщика | Несимметричная рейка 35 мм |
| Тип ячейкиданные поставщика | Модульный корпус |
Прочие характеристики 14
| Кол-во рядов | 2 |
|---|---|
| Возможно расширение | Да |
| DIN-рейка | Нет |
| Прозрачная дверца или крышка | Да |
| С замком | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Качественные этикеткиданные поставщика | IMQ |
| Количество горизонтальных рядовданные поставщика | 2 |
| Количество модулей по 18 мм в рядуданные поставщика | 12 |
| Наименование продуктаданные поставщика | Resi9 MP |
| Общее количество модулей по 18 ммданные поставщика | 24 |
| Отходящие линии распределительного блокаданные поставщика | 2 x 16 mm² для земля 2 x 16 mm² для нейтраль 6 x 6 мм² для земля 6 x 6 мм² для нейтраль 8 x 10 mm² для земля 8 x 10 mm² для нейтраль |
| Сегмент рынкаданные поставщика | малые коммерческие предприятия Жилищный сектор |
| Шаг 9 ммданные поставщика | 24 |
Размеры и упаковка
Изделие
| Ширина | 268 мм |
|---|---|
| Высота | 353 мм |
| Глубина | 102 мм |
| Внутр глубина | 80 мм |
| Ширина по количеству модульных расстояний | 12 |
| Внутренняя глубинаданные поставщика | 80 мм |
| Глубина встраиванияданные поставщика | 0 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.353 × 0.268 × 0.102 м | 1.16 | 0.0096496 | |
| Контейнер | 80 шт. | 1.2 × 0.8 × 1.2 м | 106.4 | 1.152 | |
| Групповая упаковка | 5 шт. | 0.4 × 0.3 × 0.52 м | 5.9 | 0.0624 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.353 × 0.268 × 0.102 м
- Вес, кг
- 1.16
- Объём, м³
- 0.0096496
- EAN / GTIN
-
Контейнер
- В упаковке
- 80 шт.
- Габариты
- 1.2 × 0.8 × 1.2 м
- Вес, кг
- 106.4
- Объём, м³
- 1.152
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 5 шт.
- Габариты
- 0.4 × 0.3 × 0.52 м
- Вес, кг
- 5.9
- Объём, м³
- 0.0624
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 12; ниже показаны отобранные.
Техподбор
Аналоги по техническим характеристикам 2
Подобрано автоматически: технические характеристики сопоставлены по стандарту ETIM. Перед заказом сверьте исполнение, подключение и монтаж.
Равноценная замена
Ключевые характеристики совпадают, номинал не ниже исходного.
Техподбор
Resi9 MP ЩИТ НАВЕС ПРОЗ.ДВ.2Р/24М,2кл
Schneider Electric · артикул MIP12212S · совпадение 95%
Важные отличия: Прозрачная дверца или крышка (EF006244): Да → Нет
Техподбор
Resi9 MP ЩИТ НАВЕС ДЫМ ДВ. 2Р/24М,2 кл
Schneider Electric · артикул MIP12212T · совпадение 95%
Важные отличия: Прозрачная дверца или крышка (EF006244): Да → НетКомплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подобранные позиции 10
Проверить совместимость
Шина PE PRAGMA 3 отв. 6-25кВ.мм (винт) и 11 отв. 1,5-4кВ.мм (самозажим) до 63А
Schneider Electric · артикул LGYT1E14
Проверить совместимость
КЛЕММНЫЕ КОЛОДКИ НЕИЗОЛИРОВАННЫЕ, крепление винт М4, 1x16+2x10+1x6, Италия
Schneider Electric · артикул MIP99037
Проверить совместимость
ЗАМОК ДЛЯ ЩИТКОВ MINI PRAGMA, 2 ключа, Италия
Schneider Electric · артикул MIP99046
Проверить совместимость
ЛАМПА АВАРИЙНОЙ ПОДСВЕТКИ, вкл. при откл. питания,LED, срок службы 15 лет,Италия
Schneider Electric · артикул MIP99050
Показать остальные 4
Проверить совместимость
Заглушки, комплект 10 шт пластин по 5х18ММ
Schneider Electric · артикул R9H13387
Проверить совместимость
Шина P/P PRAGMA 4X16КВ.мм винт. заж. черный/серый до 63А
Schneider Electric · артикул R9H13405P
Проверить совместимость
Шина N/N PRAGMA 1X35КВ.мм и 6X16КВ.мм винт. заж. синий/синий до 125А
Schneider Electric · артикул R9H13411N
Проверить совместимость
Шина P/P PRAGMA 1X35КВ.мм и 6X16КВ.мм винт. заж. черный/серый до 125А
Schneider Electric · артикул R9H13411P
