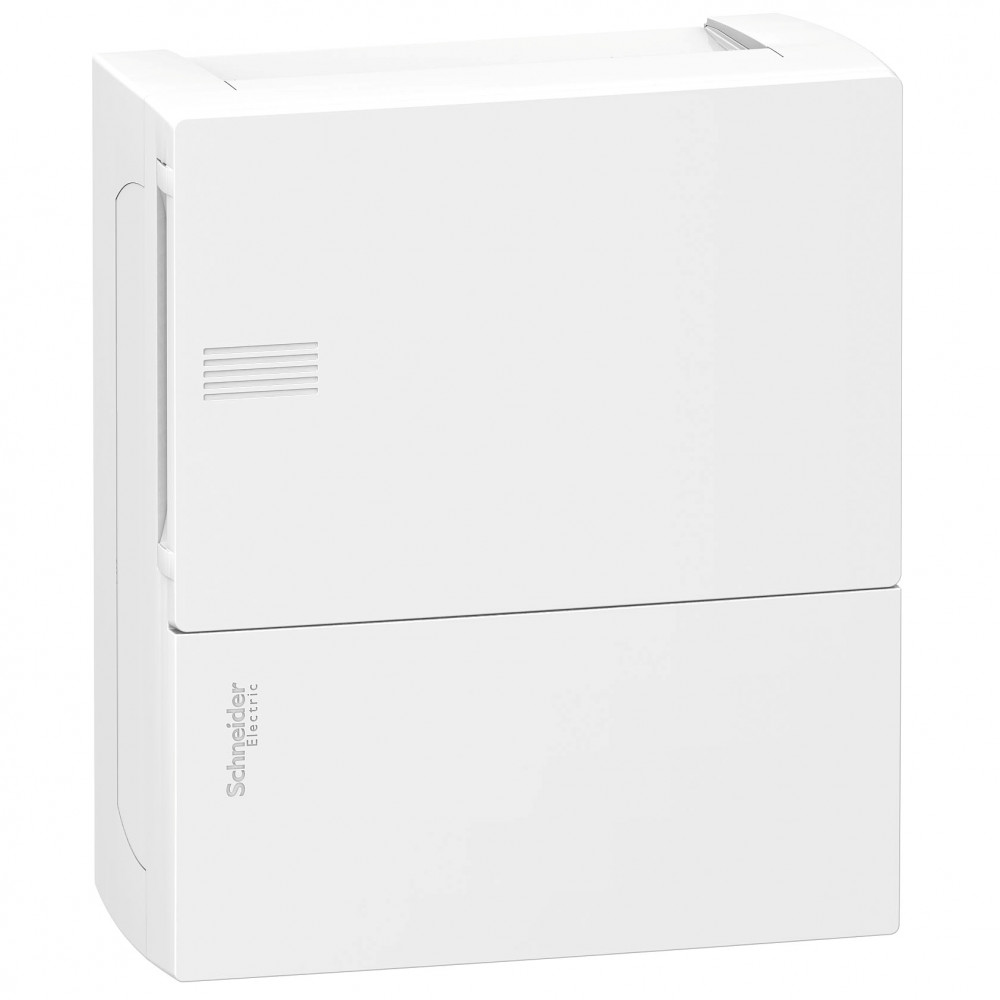

RESI9 MP(MINI PRAGMA)ЩИТ НАВЕС.C БЕЛ.ДВ.1РЯД/8МОД,IP40,IK07,63А,2клеммы,Италия
ИсточникКаталог Systeme Electric
КлассификацияEC000214
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина196 мм
Высота198 мм
Глубина101.5 мм
Внутр глубина80 мм
Тип монтажаОткрытой установки
Тип крышки (наружной)Дверь (-ца)
Материал корпусаПластик
Тип закрывающего механизмаПрочее
Описание и назначение
MINI PRAGMA ЩИТ НАВЕСНОЙ С БЕЛОЙ ДВ. 1РЯД/8МОД,IP40,IK07,63А,2 клеммы,Италия. тип устройства или его аксессуаров: шкаф. <br />Преимущества: Корпус для электрооборудования, который вам не нужно скрывать, Эстетичный корпус, гармонично вписывающийся в интерьер, подходящий по цвету к электроустановочным изделиям, Корпус, созданный для облегчения работы электромонтажников, Решение для жилых помещений. <br />Применения: Жилые помещения, номера отелей, небольшие магазины: Mini Pragma, сердце электроустановки, обеспечивающее, как безопасность, так и сочетание с электроустановочными изделиями.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Степень защиты - IPEF005474 | IP40 |
|---|---|
| Огнестойкостьданные поставщика | 650 °C Дверь: 650 °C Задняя часть: 650 °C лицевая панель: |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C |
Электрические и световые параметры 1
| Номинальный токданные поставщика | 63 А |
|---|
Материалы и конструкция 5
| ЦветEF000007 | Белый |
|---|---|
| Номер цвета RALEF000116 | 9003 |
| Материал корпусаEF001596 | Пластик |
| Материал шкафаданные поставщика | Технический пластик Задняя часть: Технический пластик Дверь: Технический пластик лицевая панель: |
| Цветданные поставщика | белый (RAL 9003)Дверь: белый (RAL 9003)лицевая панель: в единицах производителя |
Монтаж и подключение 6
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| С монтажной платойEF000118 | Да |
| Количество клеммных блоковданные поставщика | 1 земля (Привинченный) с 8 отходящие линии 1 нейтраль (Привинченный) с 8 отходящие линии |
| Монтаж щитаданные поставщика | поверхность |
| Назначение клеммного блокаданные поставщика | Земля/Нейтраль |
| Описание монтажной платыданные поставщика | Без монтажной платы |
Механические характеристики 1
| Степень ударостойкости ikданные поставщика | IK07 |
|---|
Классификация и назначение 12
| Тип крышки (наружной)EF000339 | Дверь (-ца) |
|---|---|
| Тип EMCEF001062 | Да |
| Тип закрывающего механизмаEF004462 | Прочее |
| Форма крышкиEF009212 | Закрытого типа |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Серияданные поставщика | Resi9 Resi9 |
| Стандартыданные поставщика | IEC 61439-1 МЭК 61439-3 МЭК 60670-1 IEC 60670-24 |
| Тип кабеляданные поставщика | 1 неизолированный фланец 1 фланец шинопровода |
| Тип передней крышкиданные поставщика | сплошной |
| Тип продуктаданные поставщика | Шкаф |
| Тип рейкиданные поставщика | Несимметричная рейка 35 мм |
| Тип ячейкиданные поставщика | Модульный корпус |
Прочие характеристики 14
| Кол-во рядовEF000266 | 1 |
|---|---|
| Возможно расширениеEF001088 | Да |
| DIN-рейкаEF001134 | Нет |
| Прозрачная дверца или крышкаEF006244 | Да |
| С замкомEF006306 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Качественные этикеткиданные поставщика | IMQ |
| Количество горизонтальных рядовданные поставщика | 1 |
| Количество модулей по 18 мм в рядуданные поставщика | 8 |
| Наименование продуктаданные поставщика | Resi9 MP |
| Общее количество модулей по 18 ммданные поставщика | 8 |
| Отходящие линии распределительного блокаданные поставщика | 1 x 16 мм² для земля 1 x 16 мм² для нейтраль 3 x 6 мм² для земля 3 x 6 мм² для нейтраль 4 x 10 mm² для земля 4 x 10 mm² для нейтраль |
| Сегмент рынкаданные поставщика | Жилищный сектор малые коммерческие предприятия |
| Шаг 9 ммданные поставщика | 16 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 196 мм |
|---|---|
| ВысотаEF000040 | 198 мм |
| ГлубинаEF000049 | 101.5 мм |
| Внутр глубинаEF001131 | 80 мм |
| Ширина по количеству модульных расстоянийEF002950 | 8 |
| Внутренняя глубинаданные поставщика | 80 мм |
| Глубина встраиванияданные поставщика | 0 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.23 × 0.195 × 0.1 м | 0.636 | 0.004485 | |
| Контейнер | 160 шт. | 1.2 × 0.8 × 1.21 м | 127.456 | 1.1616 | |
| TRANSPORTING | 10 шт. | 0.53 × 0.41 × 0.305 м | 7.216 | 0.0662765 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.23 × 0.195 × 0.1 м
- Вес, кг
- 0.636
- Объём, м³
- 0.004485
- EAN / GTIN
-
Контейнер
- В упаковке
- 160 шт.
- Габариты
- 1.2 × 0.8 × 1.21 м
- Вес, кг
- 127.456
- Объём, м³
- 1.1616
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 10 шт.
- Габариты
- 0.53 × 0.41 × 0.305 м
- Вес, кг
- 7.216
- Объём, м³
- 0.0662765
- EAN / GTIN
