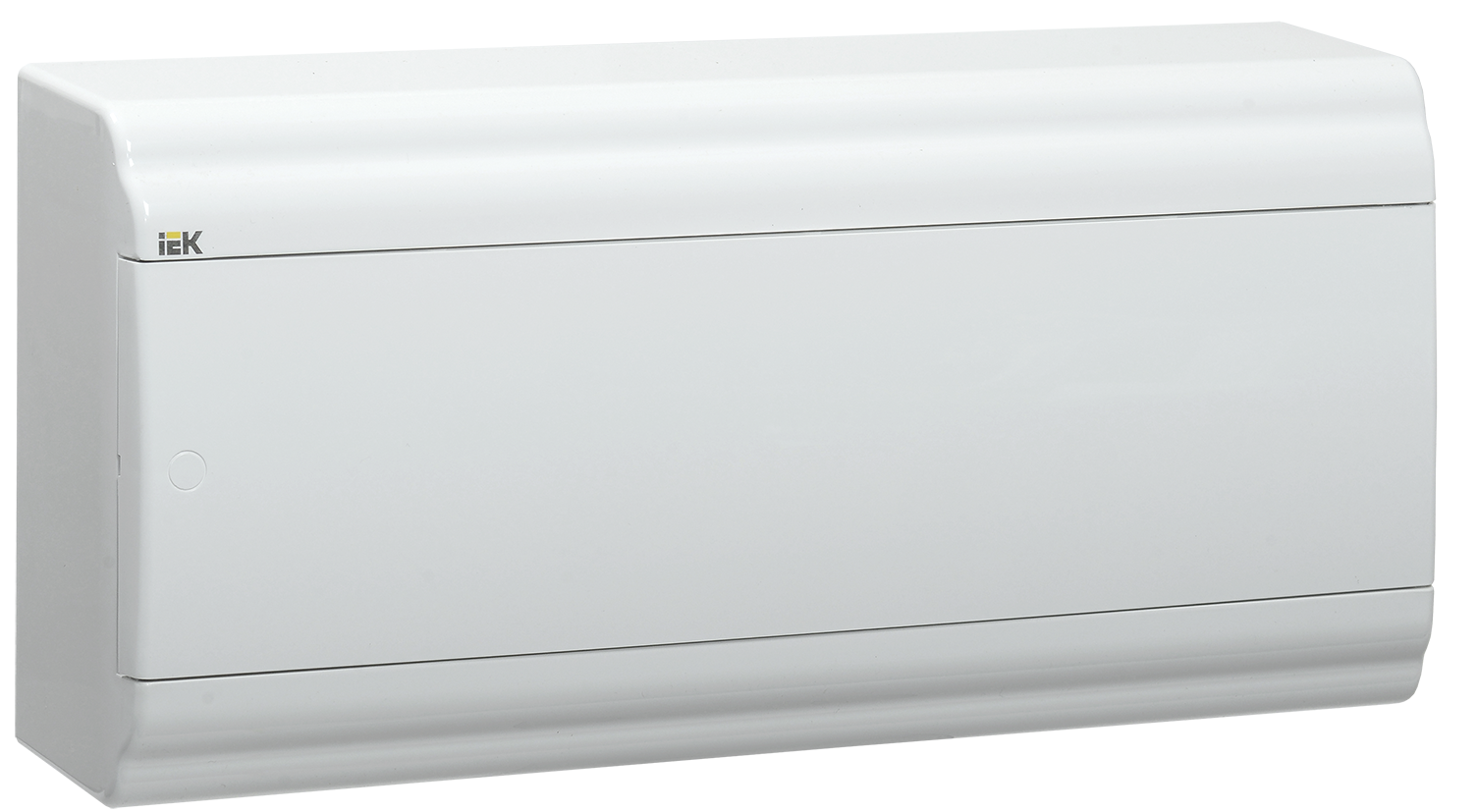

PRIME Корпус пластиковый ЩРН-П-18 модулей навесной белый/белая дверь IP41 IEK
ИсточникКаталог IEK
КлассификацияEC000214
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажаПоверхностного монтажа
ЦветБелый
Ширина398
Высота190
Глубина100
Номер цвета RAL9016
С монтажной платойНет
Монтажная глубина - ниши-
Описание и назначение
Пластиковые корпуса ЩРН(В)-П IP41 серии PRIME используются в осветительных сетях для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением и т.д.
Конструкция корпуса и его отдельных элементов разработаны таким образом, чтобы максимально упростить и ускорить процесс сборки и монтажа корпуса. А уникальный дизайн корпусов, не оставит равнодушным даже самого взыскательного потребителя и удачно впишется в любой интерьер.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP41 |
|---|
Материалы и конструкция 3
| ЦветEF000007 | Белый |
|---|---|
| Номер цвета RALEF000116 | 9016 |
| Материал корпусаEF001596 | ABS пластик |
Монтаж и подключение 2
| Тип монтажаEF000003 | Поверхностного монтажа |
|---|---|
| С монтажной платойEF000118 | Нет |
Классификация и назначение 3
| Тип EMCEF001062 | Нет |
|---|---|
| Тип крышкиEF001135 | Закрытого типа (закрывающаяся) |
| Форма крышкиEF009212 | Закрытого типа (закрывающаяся) |
Прочие характеристики 4
| Кол-во рядовEF000266 | 1 |
|---|---|
| Возможно расширениеEF001088 | Нет |
| С прозрачной крышкойEF001094 | Нет |
| DIN-рейкаEF001134 | Да |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 398 |
|---|---|
| ВысотаEF000040 | 190 |
| ГлубинаEF000049 | 100 |
| Монтажная глубина - нишиEF000218 | - |
| Ширина по количеству модульных расстоянийEF002950 | 18 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.406 × 0.107 × 0.198 | 1.36 | 0.009878 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 10 шт | 0.56 × 0.42 × 0.42 м | 13.6 | 0.098784 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.406 × 0.107 × 0.198
- Вес, кг
- 1.36
- Объём, м³
- 0.009878
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 10 шт
- Габариты
- 0.56 × 0.42 × 0.42 м
- Вес, кг
- 13.6
- Объём, м³
- 0.098784
- EAN / GTIN
