ЩИТ PRAGMA 2РЯДA ПО 18МОДУЛЕЙ ВСТРАИВАЕМЫЙ
Systeme Electric · артикул PRA24218
Изображение может отличаться от конкретного исполнения.
Schneider Electric

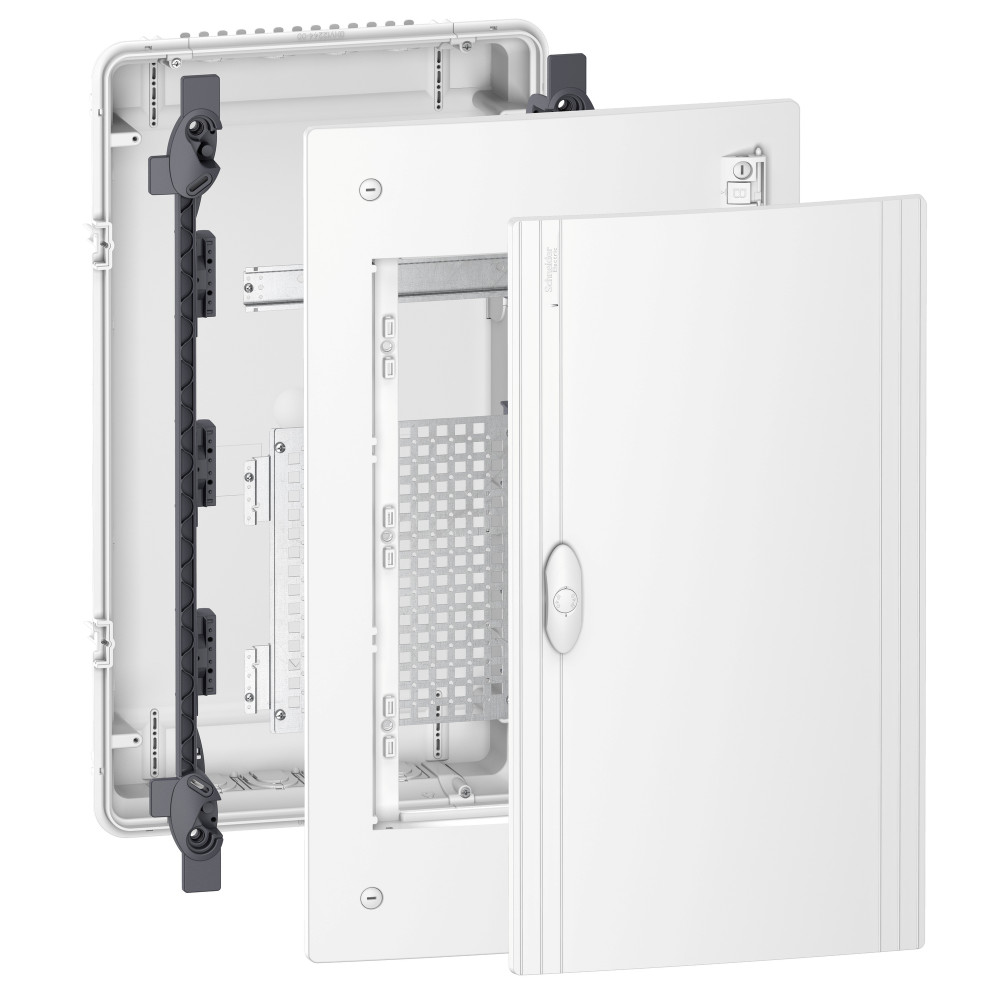

PRAGMA IT щит МУЛЬТИМЕДИЙНЫЙ встраив. с белой дв. 3РЯДАх18МОД,IP40, IK07, Италия
ИсточникКаталог Systeme Electric
КлассификацияEC000214
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина486 мм
Высота660 мм
Глубина129 мм
Монтажная глубина - ниши86 мм
Внутр глубина101 мм
Тип монтажаВнутренний / скрытый
Тип крышки (наружной)Дверь (-ца)
Материал корпусаПластик
Описание и назначение
PRAGMA IT щит МУЛЬТИМЕДИЙНЫЙ встраив. с белой дв. 3РЯДАх18МОД,IP40, IK07, Италия. Щит предназначен для монтажа мультимедийного оборудования. Для монтажа модульного оборудования в щите предусмотрена DIN-рейка. Щит НЕ комплектуется шинками. При необходимости создания системы распределения можно использовать держатель шин PRA90051, либо размещать распределительные блоки на DIN-рейке.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Степень защиты - IPEF005474 | IP40 |
|---|---|
| Огнестойкостьданные поставщика | 850 °C Задняя часть: 750 °C лицевая панель: 650 °C Дверь: |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C |
| Степень защиты ipданные поставщика | IP40 С дверью в единицах производителя |
Электрические и световые параметры 2
| Категория перенапряженияданные поставщика | II |
|---|---|
| Рассеиваемая мощность [вт]данные поставщика | 87 Вт |
Материалы и конструкция 7
| ЦветEF000007 | Белый |
|---|---|
| Номер цвета RALEF000116 | 9016 |
| Материал корпусаEF001596 | Пластик |
| Класс изоляцииданные поставщика | Двойная изоляция Класс II |
| Материал шкафаданные поставщика | Технический пластик Задняя часть: Технический пластик Дверь: Технический пластик лицевая панель: листовой металл решетка: |
| Описание параметров блокировкиданные поставщика | устройство для установки навесных замков |
| Цветданные поставщика | Белый (RAL 9016)Дверь: Белый (RAL 9016)шкаф: в единицах производителя |
Монтаж и подключение 4
| Тип монтажаEF000003 | Внутренний / скрытый |
|---|---|
| С монтажной платойEF000118 | Нет |
| Монтаж щитаданные поставщика | Утопленная |
| Описание монтажной платыданные поставщика | Перфорированная |
Механические характеристики 1
| Степень ударостойкости ikданные поставщика | IK09 С дверью |
|---|
Классификация и назначение 12
| Тип крышки (наружной)EF000339 | Дверь (-ца) |
|---|---|
| Тип EMCEF001062 | Да |
| Тип закрывающего механизмаEF004462 | Прочее |
| Форма крышкиEF009212 | Закрытого типа |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Серияданные поставщика | Pragma Pragma |
| Стандартыданные поставщика | МЭК 60670-1 IEC 60670-24 МЭК 61439-1 МЭК 61439-3 |
| Тип кабеляданные поставщика | Кабель или трубка шинопровод съемные платы Платы с вырезом |
| Тип передней крышкиданные поставщика | сплошной |
| Тип продуктаданные поставщика | шкаф |
| Тип рейкиданные поставщика | DIN |
| Тип шкафа/стойкиданные поставщика | Универсальный корпус |
Прочие характеристики 12
| Кол-во рядовEF000266 | 1 |
|---|---|
| Возможно расширениеEF001088 | Нет |
| DIN-рейкаEF001134 | Нет |
| Прозрачная дверца или крышкаEF006244 | Да |
| С замкомEF006306 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество горизонтальных рядовданные поставщика | 1 |
| Количество модулей по 18 мм в рядуданные поставщика | 18 |
| Оборудование в комплектеданные поставщика | Сетка 1 DIN-рейка 1 flush mounting kit 1 |
| Общее количество модулей по 18 ммданные поставщика | 18 |
| Совместимость серий продуктаданные поставщика | FIX DIN DIN-рейка FIX BOX Крепежный FIX SCREW Винтовое крепление FIX CABLE Кабельный сжим |
| Шаг 9 ммданные поставщика | 36 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 486 мм |
|---|---|
| ВысотаEF000040 | 660 мм |
| ГлубинаEF000049 | 129 мм |
| Монтажная глубина - нишиEF000218 | 86 мм |
| Внутр глубинаEF001131 | 101 мм |
| Ширина по количеству модульных расстоянийEF002950 | 18 |
| Вес неттоданные поставщика | 6 кг |
| Внутренняя глубинаданные поставщика | 101 мм |
| Глубина встраиванияданные поставщика | 86 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.67 × 0.5 × 0.18 м | 5.83 | 0.0603 | |
| Контейнер | 12 шт. | 1.2 × 0.8 × 1.2 м | 81.96 | 1.152 | — |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.67 × 0.5 × 0.18 м
- Вес, кг
- 5.83
- Объём, м³
- 0.0603
- EAN / GTIN
-
Контейнер
- В упаковке
- 12 шт.
- Габариты
- 1.2 × 0.8 × 1.2 м
- Вес, кг
- 81.96
- Объём, м³
- 1.152
- EAN / GTIN
- —
