REXANT

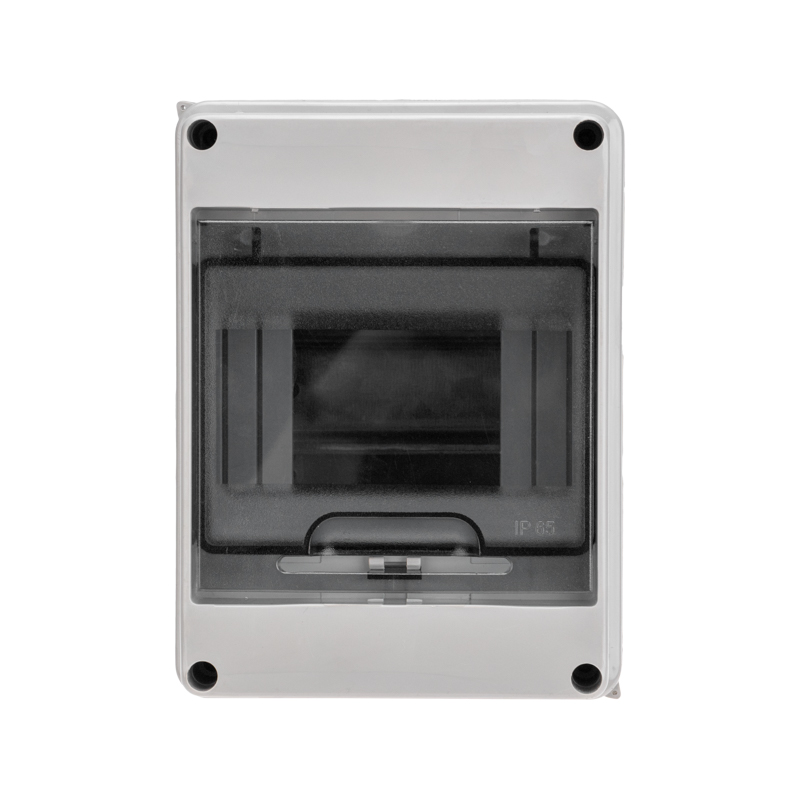

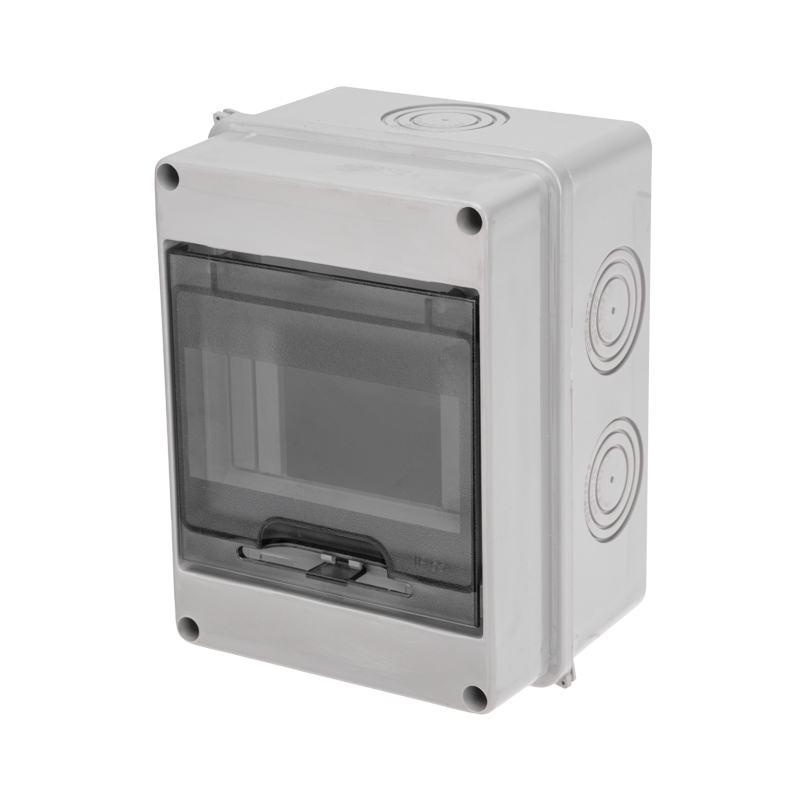

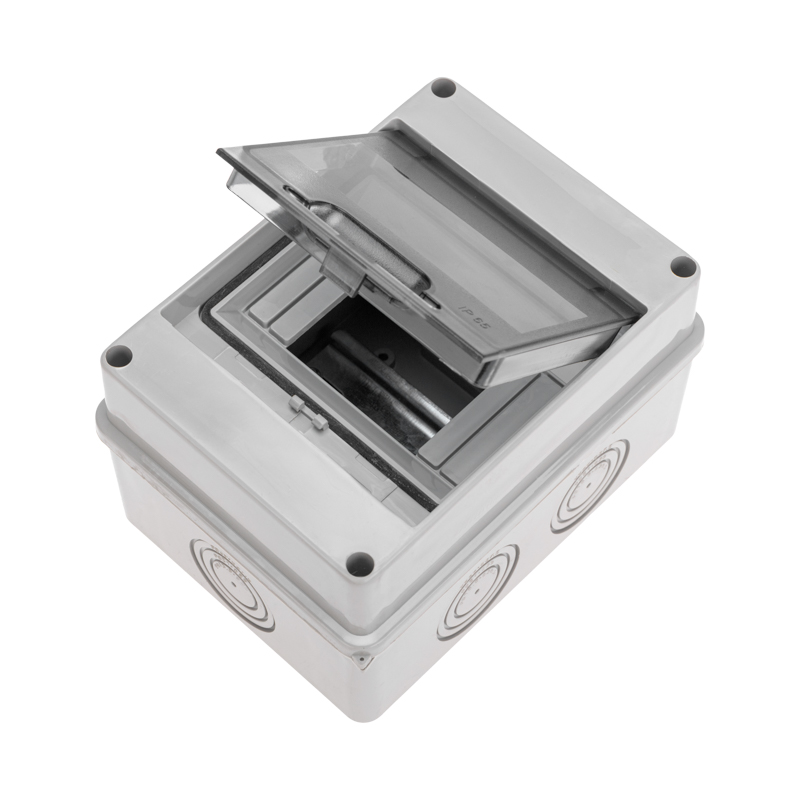

Корпус пластиковый КМПн-5 IP65 REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000214
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина120 мм
Высота160 мм
Глубина90 мм
Тип монтажаОткрытой установки
Тип крышки (наружной)Дверь (-ца)
Материал корпусаАБС-пластик (ABS)
Степень защиты - IPIP65
Форма крышкиЗакрытого типа
Описание и назначение
Бокс пластиковый предназначен для установки модульных устройств при распределении электроэнергии до 400 В в квартирах, офисах, жилых, муниципальных и технических помещениях. Современный дизайн позволяет устанавливать распределительный щиток в любое пространство. Конструкция не требует перестановки дверей.
Корпус выполнен из ударопрочного АБС-пластика. Прозрачная дверца изготовлена из поликарбоната.
Пространство внутренней части корпуса увеличено для удобного монтажа оборудования.
Пластиковая DIN-рейка внутри корпуса облегчает монтаж модульных устройств.
Бокс отвечает требованиям пожарной безопасности: изготовлен из материалов, которые не поддерживают горение. Соответствует всем стандартам безопасности ГОСТ 14254 - 2015 и IEC 60529:2013.
Комплектация: стальная DIN-рейка, шины N/PE, суппорт для шин, маркировочная лента для модулей, инструкция по установке.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -45–60 |
|---|---|
| Степень защиты - IPEF005474 | IP65 |
Материалы и конструкция 3
| ЦветEF000007 | Серый |
|---|---|
| Номер цвета RALEF000116 | 7035 |
| Материал корпусаEF001596 | АБС-пластик (ABS) |
Монтаж и подключение 2
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| С монтажной платойEF000118 | Нет |
Классификация и назначение 6
| Тип крышки (наружной)EF000339 | Дверь (-ца) |
|---|---|
| Тип EMCEF001062 | Нет |
| Тип крышкиEF007663 | Дверь (-ца) |
| Форма крышкиEF009212 | Закрытого типа |
| Применениеданные поставщика | Установка модульных устройств |
| Серияданные поставщика | КМПн |
Прочие характеристики 7
| Количество дверейEF000122 | 1 |
|---|---|
| Кол-во рядовEF000266 | 1 |
| Смотровое окошкоEF000704 | Да |
| Возможно расширениеEF001088 | Нет |
| DIN-рейкаEF001134 | Да |
| Прозрачная дверца или крышкаEF006244 | Да |
| С замкомEF006306 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 120 мм |
|---|---|
| ВысотаEF000040 | 160 мм |
| ГлубинаEF000049 | 90 мм |
| Ширина по количеству модульных расстоянийEF002950 | 5 |
| Высота изделияданные поставщика | 16 см в единицах производителя |
| Длина изделияданные поставщика | 12 см |
| Ширина изделияданные поставщика | 9 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | — | — | — | |
| Групповая упаковка кор (40 шт) | 40 шт | — | — | — |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (40 шт)
- В упаковке
- 40 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
