Брошюра корпуса электрощитов и аксессуаров
PDF · 9,5 МБ
Изображение может отличаться от конкретного исполнения.
DEKraft

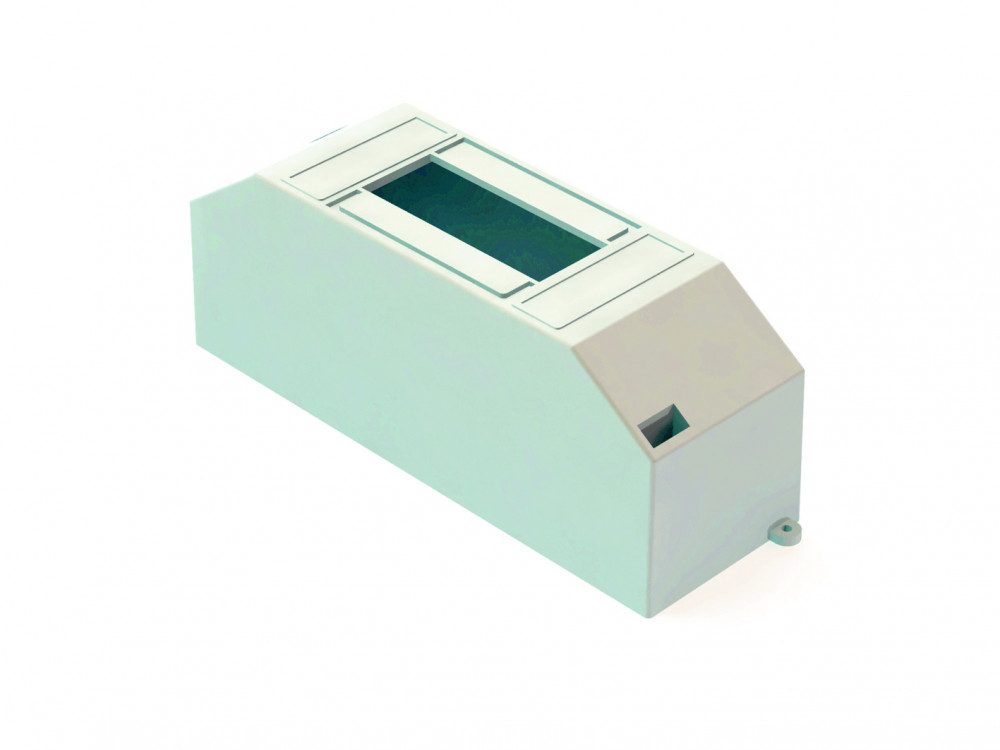

Корпус пласт. навес. 1-2 мод. IP30 БЕЛЫЙ ЩРН-П-1/2
ИсточникКаталог Systeme Electric
КлассификацияEC000214
ДанныеНормализованы
Проверенный инженерный маршрут
Купить на tehpst.ru
Этот товар есть в каталоге tehpst.ru — основного сайта компании «Техпоставка». Цена и наличие указаны на его карточке.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина42 мм
Высота126 мм
Глубина58 мм
Тип крышки (наружной)Нет (без)
Материал корпусаПластик
Степень защиты - IPIP30
Описание и назначение
Корпус модульный (бокс) серии ЩРН-П DEKraft; навесной; номинальный ток - до 63 А; исполнение - 2 мод. х 18 мм, 1 ряд; ВхШхГ – 126х42х58 мм; материал – полистирол; цвет – белый; степень защиты – IP30; ввод кабелей - через выламываемые отверстия. Боксы применяются для установки в жилых и офисных помещениях, где требуется установка модульного автоматического выключателя. Боксы могут быть опломбированы, что обеспечивает защиту от несанкционированного доступа к оборудованию.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000214.
Условия эксплуатации и безопасность 1
| Степень защиты - IP | IP30 |
|---|
Материалы и конструкция 2
| Цвет | Белый |
|---|---|
| Материал корпуса | Пластик |
Монтаж и подключение 1
| С монтажной платой | Нет |
|---|
Классификация и назначение 1
| Тип крышки (наружной) | Нет (без) |
|---|
Прочие характеристики 4
| Кол-во рядов | 1 |
|---|---|
| Возможно расширение | Нет |
| DIN-рейка | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 3 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| Ширина | 42 мм |
|---|---|
| Высота | 126 мм |
| Глубина | 58 мм |
| Ширина по количеству модульных расстояний | 1 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.058 × 0.042 × 0.125 см | 0.043 | 0.0003045 | |
| Контейнер | 1872 шт. | 1.2 × 0.8 × 1.15 м | 95 | 1.104 | — |
| TRANSPORTING | 48 шт. | 0.427 × 0.186 × 0.273 м | 2.154 | 0.0216822 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.058 × 0.042 × 0.125 см
- Вес, кг
- 0.043
- Объём, м³
- 0.0003045
- EAN / GTIN
-
Контейнер
- В упаковке
- 1872 шт.
- Габариты
- 1.2 × 0.8 × 1.15 м
- Вес, кг
- 95
- Объём, м³
- 1.104
- EAN / GTIN
- —
-
TRANSPORTING
- В упаковке
- 48 шт.
- Габариты
- 0.427 × 0.186 × 0.273 м
- Вес, кг
- 2.154
- Объём, м³
- 0.0216822
- EAN / GTIN
