DEKraft

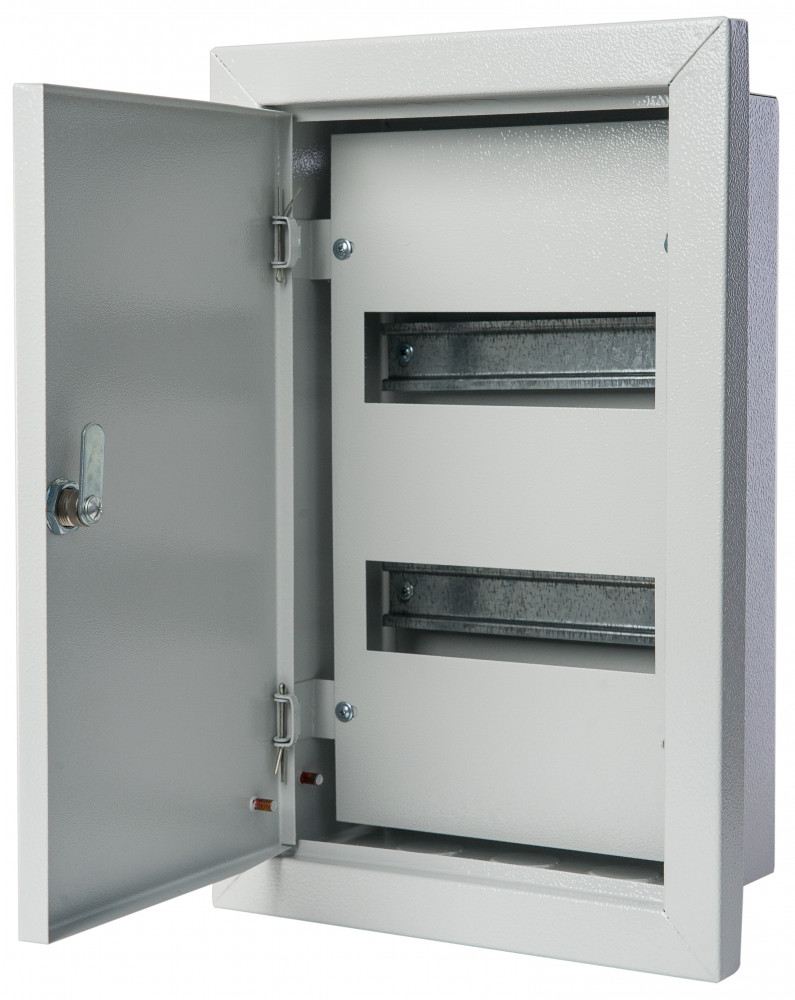

Корпус метал. 430х280х120 18 мод. IP31 ЩРВ-18
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Щит распределительный серии ЩРВ Dekraft; встраиваемый; номинальный ток до 125 А; исполнение – 18 мод. х 18 мм, 2 ряда; ВхШхГ - 430х333х120 мм; материал – сталь; цвет - серый (RAL 7035); степень защиты - IP31. Щиты ЩРВ имеют встроенные DIN-рейки для модульной аппаратуры, элементы крепления шин N и PE, болты заземления на дверце и на корпусе, дверь с замком и ключом. Доступ к токопроводящим частям закрыт съемной фальшпанелью. Ввод кабелей для всех щитов осуществляется сверху или снизу.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP31 |
|---|
Материалы и конструкция 3
| ЦветEF000007 | Серый |
|---|---|
| Номер цвета RALEF000116 | 7035 |
| Материал корпусаEF001596 | Сталь |
Монтаж и подключение 2
| Тип монтажаEF000003 | Внутренний / скрытый |
|---|---|
| С монтажной платойEF000118 | Нет |
Классификация и назначение 3
| Тип крышки (наружной)EF000339 | Дверь (-ца) |
|---|---|
| Форма крышкиEF009212 | Закрытого типа |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
Прочие характеристики 8
| Количество дверейEF000122 | 1 |
|---|---|
| Кол-во рядовEF000266 | 2 |
| Смотровое окошкоEF000704 | Нет |
| Возможно расширениеEF001088 | Нет |
| DIN-рейкаEF001134 | Да |
| Прозрачная дверца или крышкаEF006244 | Нет |
| С замкомEF006306 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 3 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 280 мм |
|---|---|
| ВысотаEF000040 | 430 мм |
| ГлубинаEF000049 | 120 мм |
| Монтажная глубина - нишиEF000218 | 105 мм |
| Ширина по количеству модульных расстоянийEF002950 | 18 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Контейнер | 78 шт. | 1.2 × 0.8 × 1.9 м | 370.67 | 1.824 | — |
-
Контейнер
- В упаковке
- 78 шт.
- Габариты
- 1.2 × 0.8 × 1.9 м
- Вес, кг
- 370.67
- Объём, м³
- 1.824
- EAN / GTIN
- —
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
