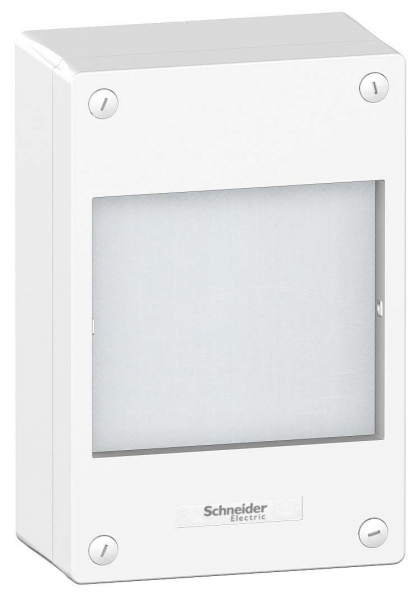

PRAGMA КОРПУС 1РЯД 13МОДУЛЕЙ НАВ.
Systeme Electric · артикул PRA20113
Изображение может отличаться от конкретного исполнения.
Schneider Electric
ИНТЕРФЕЙС 1РЯД ДЛЯ ЩИТА 13/18М PRAGMA
ИсточникКаталог Systeme Electric
КлассификацияEC000214
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина200 мм
Высота300 мм
Глубина115 мм
Внутр глубина95 мм
Тип монтажаОткрытой установки
Тип крышки (наружной)Крышка
Материал корпусаПластик
Тип закрывающего механизмаПрочее
Описание и назначение
ИНТЕРФЕЙС 1РЯД ЩИТ 13/18М PRAGMA. диапазон: Pragma - тип устройства или его аксессуаров: шкаф - тип шкафа: интерфейс - класс электрической изоляции: класс II, двойная изоляция - оборудование в комплекте: плоская пластина на ряд ( 1 ), ярлык с обозначением ( 1 ), соединение передней и задней панели ( 1 ).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Степень защиты - IPEF005474 | IP30 |
|---|---|
| Огнестойкостьданные поставщика | 750 °C Задняя часть: 750 °C лицевая панель: |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C |
| Степень защиты ikданные поставщика | IK08 Без двери IK09 С дверью |
| Степень защиты ipданные поставщика | IP30 Без двери IP40 С дверью в единицах производителя |
Электрические и световые параметры 3
| Категория перенапряженияданные поставщика | II |
|---|---|
| Номинальное напряжение изоляцииданные поставщика | 400 В |
| Номинальный токданные поставщика | 63 А 90 А |
Материалы и конструкция 5
| ЦветEF000007 | Серый |
|---|---|
| Номер цвета RALEF000116 | 7004 |
| Материал корпусаEF001596 | Пластик |
| Класс изоляцииданные поставщика | двойная изоляция класс II |
| Материал шкафаданные поставщика | Технический пластик Задняя часть: Технический пластик лицевая панель: |
Монтаж и подключение 4
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| С монтажной платойEF000118 | Да |
| Монтаж щитаданные поставщика | поверхность |
| Описание монтажной платыданные поставщика | Без монтажной платы |
Классификация и назначение 11
| Тип крышки (наружной)EF000339 | Крышка |
|---|---|
| Тип EMCEF001062 | Да |
| Тип закрывающего механизмаEF004462 | Прочее |
| Форма крышкиEF009212 | С вырезом/прорезями |
| Серияданные поставщика | Pragma Pragma |
| Стандартыданные поставщика | МЭК 60670-1 IEC 60670-24 МЭК 61439-1 МЭК 61439-3 |
| Тип кабеляданные поставщика | шинопровод съемные платы платы с вырезом кабель или трубка |
| Тип передней крышкиданные поставщика | без |
| Тип продуктаданные поставщика | Шкаф |
| Тип рейкиданные поставщика | без |
| Тип ячейкиданные поставщика | интерфейс |
Прочие характеристики 13
| Кол-во рядовEF000266 | 1 |
|---|---|
| Возможно расширениеEF001088 | Нет |
| DIN-рейкаEF001134 | Да |
| Прозрачная дверца или крышкаEF006244 | Да |
| С замкомEF006306 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество горизонтальных рядовданные поставщика | 1 |
| Количество модулей по 18 мм в рядуданные поставщика | 13 18 |
| Количество платданные поставщика | 1 для сплошная плата |
| Оборудование в комплектеданные поставщика | Ярлык с обозначением 1 плоская пластина на ряд 1 соединение передней и задней панели 1 |
| Общее количество модулей по 18 ммданные поставщика | 7 |
| Сегмент рынкаданные поставщика | Жиличный сектор Малые коммерческие предприятия |
| Шаг 9 ммданные поставщика | 26 36 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 200 мм |
|---|---|
| ВысотаEF000040 | 300 мм |
| ГлубинаEF000049 | 115 мм |
| Внутр глубинаEF001131 | 95 мм |
| Ширина по количеству модульных расстоянийEF002950 | 13 |
| Внутренняя глубинаданные поставщика | 95 мм |
| Глубина встраиванияданные поставщика | 0 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.31 × 0.22 × 0.145 м | 1.27 | 0.009889 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.31 × 0.22 × 0.145 м
- Вес, кг
- 1.27
- Объём, м³
- 0.009889
- EAN / GTIN
