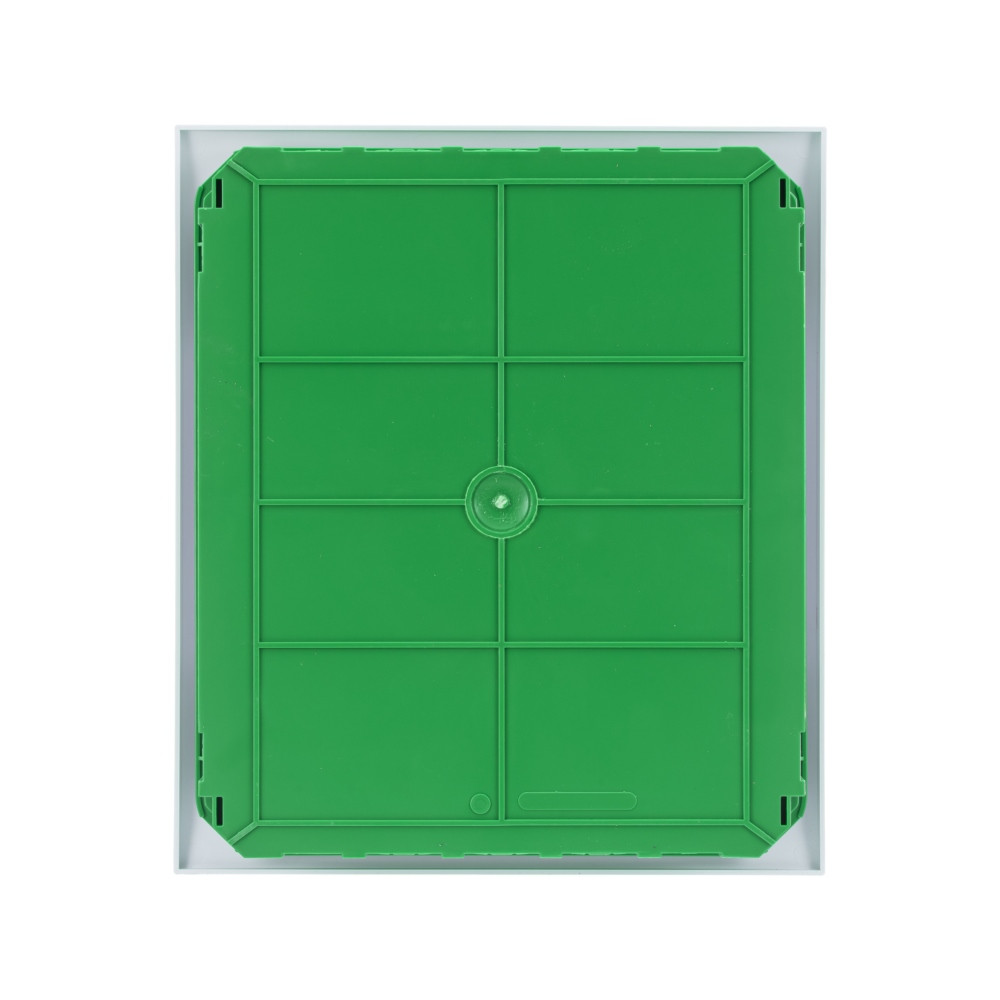

City9 Box корпус встраиваемый с проз. дв. 2ряд/24мод

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Степень защиты - IPEF005474	IP40
Огнестойкостьданные поставщика	650 °C ( 1800 s ) в соответствии с IEC 60695-2-10
Рабочая температура окружающей средыданные поставщика	-5-60 °C
Температура окружающей среды при храненииданные поставщика	-15-70 °C

Электрические и световые параметры 4

Номинальное импульсное напряжениеданные поставщика	2.5 кВ
Номинальное напряжение изоляцииданные поставщика	500 В
номинальное рабочее напряжениеданные поставщика	400 В Переменный ток
оминальный токданные поставщика	In = 63 А

Материалы и конструкция 5

ЦветEF000007	Белый
Номер цвета RALEF000116	9003
Материал корпусаEF001596	Пластик
Материал шкафаданные поставщика	Самозатухающий пластик Шкаф:
Цветданные поставщика	Белый (RAL 9003) в единицах производителя

Монтаж и подключение 6

Тип монтажаEF000003	Скрытой установки
С монтажной платойEF000118	Нет
Количество клеммных блоковданные поставщика	1 земля (Привинченный) с 17 отходящие линии 2 нейтраль (Привинченный) с 8 отходящие линии
Монтаж щитаданные поставщика	Утопленная
Назначение клеммного блокаданные поставщика	Земля / нейтраль
Тип установкиданные поставщика	Внутри помещения

Механические характеристики 1

Степень ударостойкости ikданные поставщика	IK07 в соответствии с IEC 62262

Классификация и назначение 10

Тип крышки (наружной)EF000339	Дверь (-ца)
Тип EMCEF001062	Нет
Тип закрывающего механизмаEF004462	Прочее
Форма крышкиEF009212	Закрытого типа
Серияданные поставщика	City9 BOX
Стандартыданные поставщика	МЭК 60670-1-24
Тип передней крышкиданные поставщика	Прозрачнй
Тип продуктаданные поставщика	Шкаф
Тип рейкиданные поставщика	DIN
Тип ячейкиданные поставщика	Модульный щит

Прочие характеристики 13

Кол-во рядовEF000266	2
Возможно расширениеEF001088	Нет
DIN-рейкаEF001134	Да
Прозрачная дверца или крышкаEF006244	Да
С замкомEF006306	Нет
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Кабельный вводданные поставщика	Канал ввода
Количество горизонтальных рядовданные поставщика	2
Количество модулей по 18 мм в рядуданные поставщика	12
Общее количество модулей по 18 ммданные поставщика	24
Открытие двериданные поставщика	угол открытия 180° (180 °)
Степень загрязненияданные поставщика	2
Шаг 9 ммданные поставщика	48

Размеры и упаковка

Изделие

ШиринаEF000008	300 мм
ВысотаEF000040	345 мм
ГлубинаEF000049	100 мм
Монтажная глубина - нишиEF000218	74.5 мм
Внутр глубинаEF001131	76 мм
Ширина по количеству модульных расстоянийEF002950	12
Вес неттоданные поставщика	1400 г
