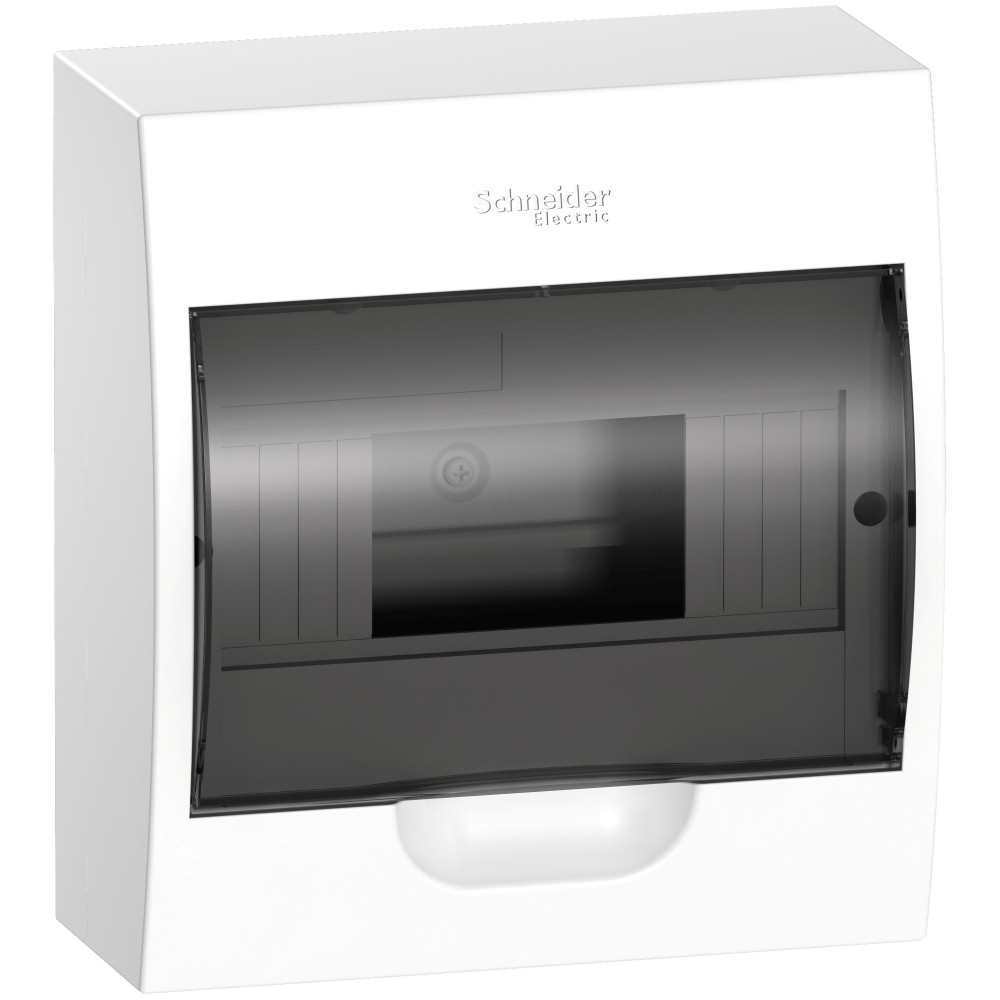

City9 Box корпус навесной с проз. дв. 1ряд/8мод

Изображение может отличаться от конкретного исполнения.

Systeme Electric

City9 Box корпус навесной с проз. дв. 1ряд/8мод

Артикул: EZ9E108S2SRU ETIM-класс: EC000214 EAN: 13606480768757 EAN: 3606480768750 Обновлено: 29.03.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000214
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина184 мм
Высота200 мм
Глубина94 мм
Тип монтажаОткрытой установки
Тип крышки (наружной)Дверь (-ца)
Материал корпусаПластик
Тип закрывающего механизмаПрочее
Степень защиты - IPIP40

Описание и назначение

Распределительный щиток Systeme Electric серии City9 Box предназначен для установки аппаратов защиты и управления бытовой электроустановки. Щиток вешается на стену, имеет 1 DIN-рейки для установки 8 аппаратов по 18 мм. Прозрачная дверь, может быть установлена с правой или левой стороны. Щит Systeme Electric City9 Box на 100% совместим с модульным оборудованием DEKraft и Systeme Electric.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Степень защиты - IPEF005474 IP40
Огнестойкостьданные поставщика 650 °C ( 1800 s ) в соответствии с IEC 60695-2-10
Рабочая температура окружающей средыданные поставщика -5-60 °C
Температура окружающей среды при храненииданные поставщика -15-70 °C

Электрические и световые параметры 4

Номинальное импульсное напряжениеданные поставщика 2.5 кВ
Номинальное напряжение изоляцииданные поставщика 500 В
номинальное рабочее напряжениеданные поставщика 400 В Переменный ток
оминальный токданные поставщика In = 63 А

Материалы и конструкция 5

ЦветEF000007 Белый
Номер цвета RALEF000116 9003
Материал корпусаEF001596 Пластик
Материал шкафаданные поставщика Самозатухающий пластик Шкаф:
Цветданные поставщика Белый (RAL 9003) в единицах производителя

Монтаж и подключение 6

Тип монтажаEF000003 Открытой установки
С монтажной платойEF000118 Нет
Количество клеммных блоковданные поставщика 2 Земля / нейтраль (Привинченный) с 8 отходящие линии
Монтаж щитаданные поставщика поверхность
Назначение клеммного блокаданные поставщика Земля / нейтраль
Тип установкиданные поставщика Внутри помещения

Механические характеристики 1

Степень ударостойкости ikданные поставщика IK07 в соответствии с IEC 62262

Классификация и назначение 10

Тип крышки (наружной)EF000339 Дверь (-ца)
Тип EMCEF001062 Нет
Тип закрывающего механизмаEF004462 Прочее
Форма крышкиEF009212 Закрытого типа
Серияданные поставщика City9 BOX
Стандартыданные поставщика МЭК 60670-1-24
Тип передней крышкиданные поставщика Прозрачнй
Тип продуктаданные поставщика Шкаф
Тип рейкиданные поставщика DIN
Тип ячейкиданные поставщика Модульный щит

Прочие характеристики 13

Кол-во рядовEF000266 1
Возможно расширениеEF001088 Нет
DIN-рейкаEF001134 Да
Прозрачная дверца или крышкаEF006244 Да
С замкомEF006306 Нет
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Кабельный вводданные поставщика Кабельные вводы с удаляемыми заглушками
Количество горизонтальных рядовданные поставщика 1
Количество модулей по 18 мм в рядуданные поставщика 8
Общее количество модулей по 18 ммданные поставщика 8
Открытие двериданные поставщика угол открытия 180° (180 °)
Степень загрязненияданные поставщика 2
Шаг 9 ммданные поставщика 16

Размеры и упаковка

Изделие

ШиринаEF000008 184 мм
ВысотаEF000040 200 мм
ГлубинаEF000049 94 мм
Ширина по количеству модульных расстоянийEF002950 8
Вес неттоданные поставщика 600 г

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.188 × 0.204 × 0.098 м 0.623 0.00375849 3606480768750
Контейнер 120 шт. 1.2 × 0.8 × 0.879 м 113.774 0.84384 —
TRANSPORTING 4 шт. 0.319 × 0.319 × 0.243 м 3.193 0.02472792 13606480768757

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.188 × 0.204 × 0.098 м
    Вес, кг
    0.623
    Объём, м³
    0.00375849
    EAN / GTIN
    3606480768750

  • Контейнер

    В упаковке
    120 шт.
    Габариты
    1.2 × 0.8 × 0.879 м
    Вес, кг
    113.774
    Объём, м³
    0.84384
    EAN / GTIN
    —

  • TRANSPORTING

    В упаковке
    4 шт.
    Габариты
    0.319 × 0.319 × 0.243 м
    Вес, кг
    3.193
    Объём, м³
    0.02472792
    EAN / GTIN
    13606480768757
