Изображение может отличаться от конкретного исполнения.
REXANT

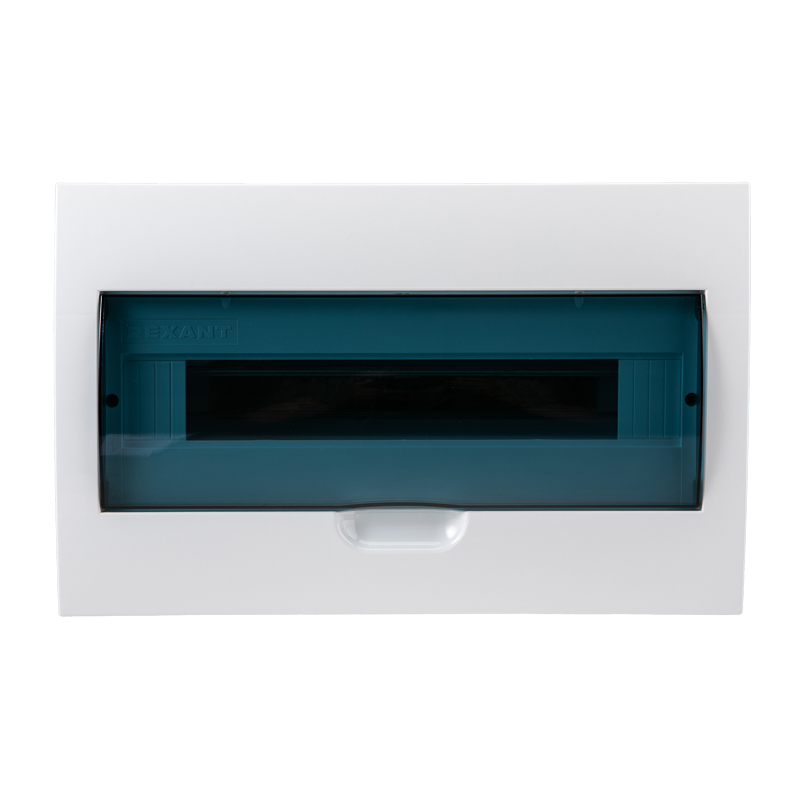

Бокс пластиковый ЩРВ-П-18 IP41 белый REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000214
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина398 мм
Высота251 мм
Глубина100 мм
Монтажная глубина - ниши100 мм
Тип монтажаВстраиваемый
Тип крышки (наружной)Дверь (-ца)
Материал корпусаАБС-пластик (ABS)
Степень защиты - IPIP41
Описание и назначение
Бокс пластиковый предназначен для установки модульных устройств при распределении электроэнергии до 400 В в квартирах, офисах, жилых, муниципальных и технических помещениях. Современный дизайн позволяет устанавливать распределительный щиток в любое пространство. Конструкция не требует перестановки дверей.

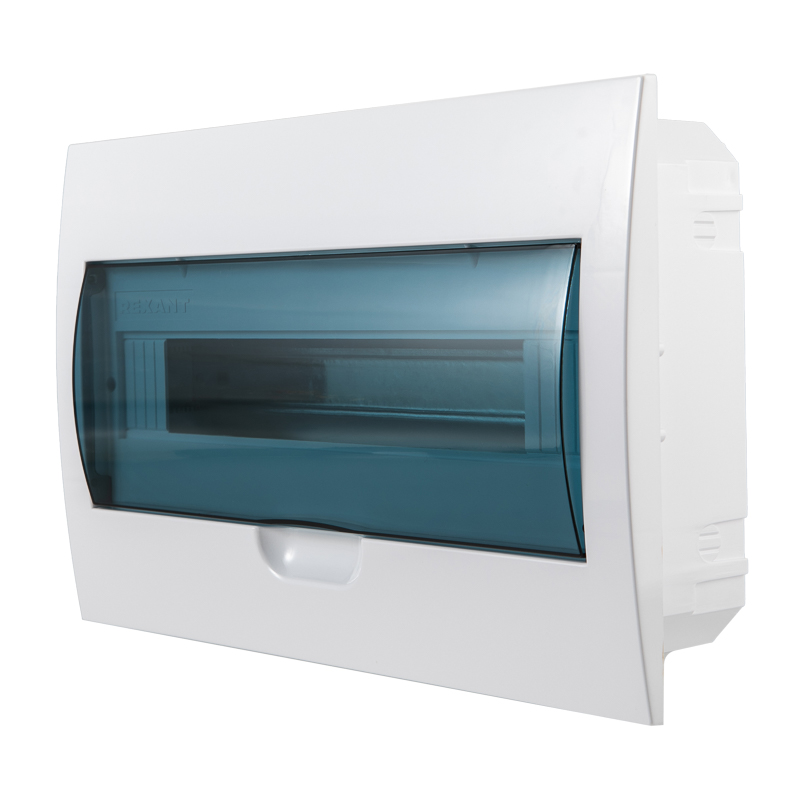

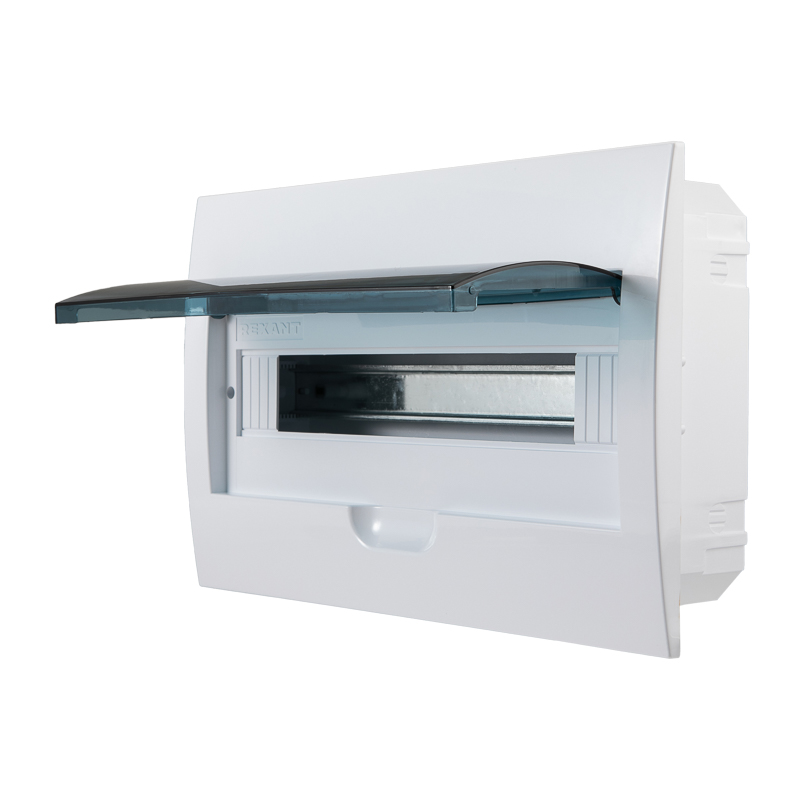

Корпус выполнен из ударопрочного АБС-пластика. Прозрачная дверца изготовлена из поликарбоната.
Пространство внутренней части корпуса увеличено для удобного монтажа оборудования.
Соответствует требованиям пожарной безопасности, изготовлен из материалов, которые не поддерживают горение. Соответствует всем стандартам безопасности (ГОСТ 14254 - 2015 и IEC 60529:2013).

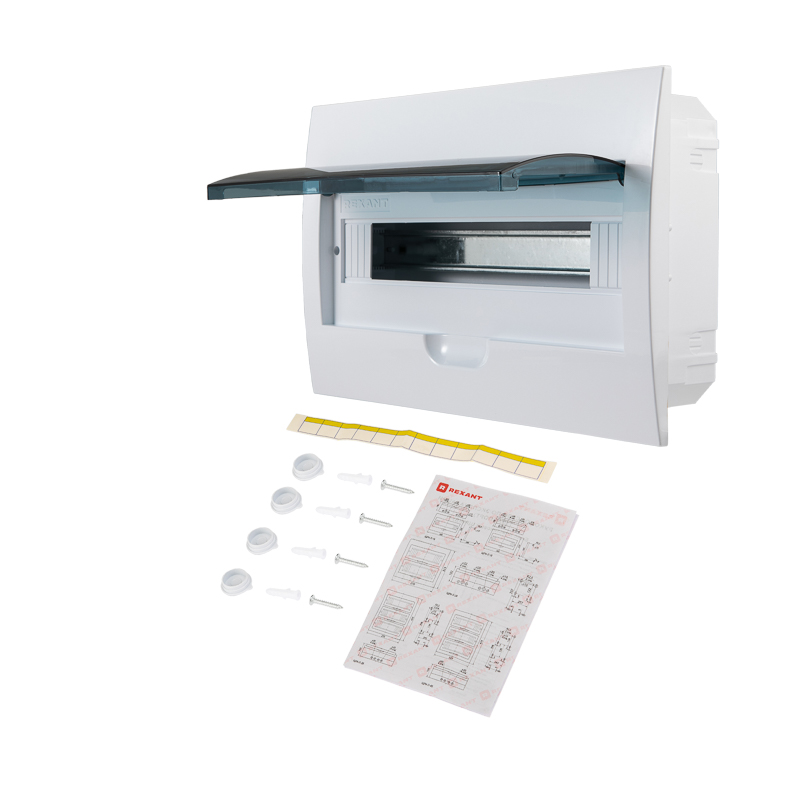

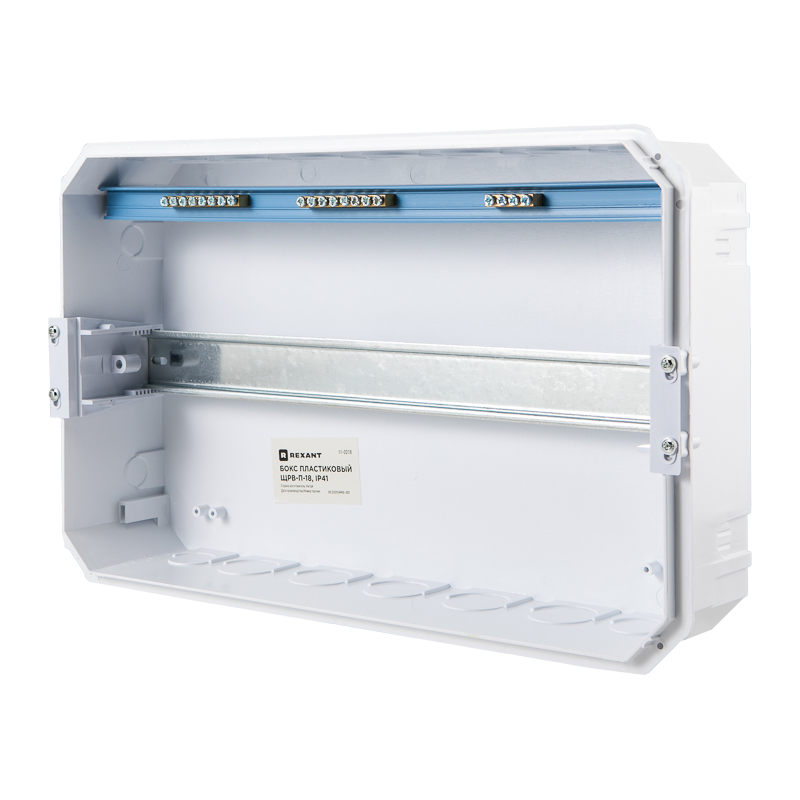

В комплектацию входят: стальная DIN-рейка (для крепления на ней различных модульных устройств и принадлежностей внутри щита), шины N/PE, суппорт для шин, маркировочная лента для модулей, знак «Молния» и инструкция по установке.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -25–85 |
|---|---|
| Степень защиты - IPEF005474 | IP41 |
Материалы и конструкция 3
| ЦветEF000007 | Белый |
|---|---|
| Номер цвета RALEF000116 | 9010 |
| Материал корпусаEF001596 | АБС-пластик (ABS) |
Монтаж и подключение 2
| Тип монтажаEF000003 | Встраиваемый |
|---|---|
| С монтажной платойEF000118 | Нет |
Классификация и назначение 6
| Тип крышки (наружной)EF000339 | Дверь (-ца) |
|---|---|
| Тип EMCEF001062 | Нет |
| Тип крышкиEF007663 | Дверь (-ца) |
| Форма крышкиEF009212 | Закрытого типа |
| Применениеданные поставщика | Установка модульных устройств |
| Серияданные поставщика | ЩРВ-П |
Прочие характеристики 7
| Количество дверейEF000122 | 1 |
|---|---|
| Кол-во рядовEF000266 | 1 |
| Смотровое окошкоEF000704 | Да |
| Возможно расширениеEF001088 | Нет |
| DIN-рейкаEF001134 | Да |
| Прозрачная дверца или крышкаEF006244 | Да |
| С замкомEF006306 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 398 мм |
|---|---|
| ВысотаEF000040 | 251 мм |
| ГлубинаEF000049 | 100 мм |
| Монтажная глубина - нишиEF000218 | 100 мм |
| Ширина по количеству модульных расстоянийEF002950 | 18 |
| Высота изделияданные поставщика | 25.1 см в единицах производителя |
| Длина изделияданные поставщика | 10 см |
| Ширина изделияданные поставщика | 39.8 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 26.3 × 10.2 × 40.2 см | 1.174 | 0.011 | |
| Групповая упаковка спец упаковка кор (10 шт) | 10 шт | 56.2 × 41.3 × 54.3 см | 12.817 | 0.126 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 26.3 × 10.2 × 40.2 см
- Вес, кг
- 1.174
- Объём, м³
- 0.011
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (10 шт)
- В упаковке
- 10 шт
- Габариты
- 56.2 × 41.3 × 54.3 см
- Вес, кг
- 12.817
- Объём, м³
- 0.126
- EAN / GTIN
