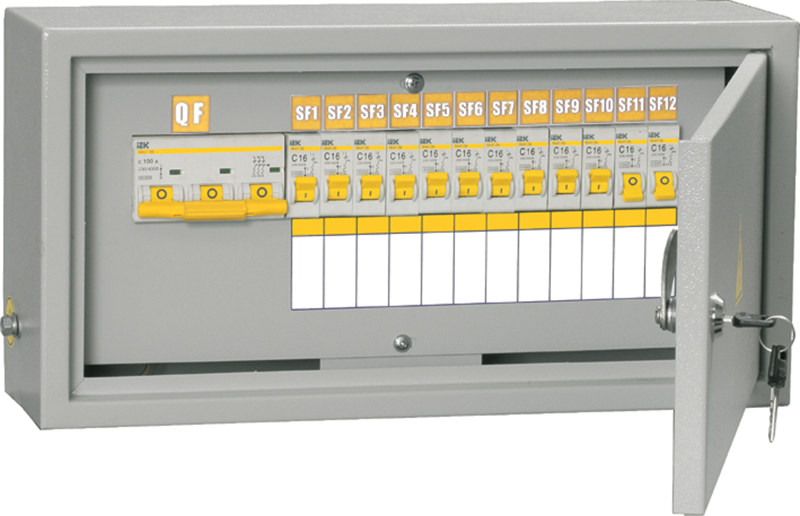

Изображение может отличаться от конкретного исполнения.
IEK
Щиток распределительный ОЩВ-3-100-12-0 36 УХЛ4 IP31 IEK
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Предназначены для приема и распределения электроэнергии в жилых и производственных помещениях, а также для защиты линий при перегрузках и коротких замыканиях в сетях переменного тока напряжением 230/400 В. Внутри корпуса установлены вводные, трехполюсные и групповые, однополюсные автоматические выключатели, а также шины N и РЕ.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Степень защиты - IPEF005474 | IP31 |
|---|---|
| Диапазон рабочих температурданные поставщика | -1...+35 °C |
| Климатическое исполнениеданные поставщика | УХЛ4 |
Электрические и световые параметры 12
| Номин раб напряжениеEF000228 | 230/400 |
|---|---|
| Защита от перенапряженияEF001332 | Да |
| Номин напряжение изоляции UiEF001366 | 450 |
| Номин частотаEF002963 | 50 |
| Количество световых группEF005571 | 12 |
| Кол-во полюсов вводного-главного выклEF005581 | 3 |
| Номин ток вводного - главного выключателяEF007848 | 100 |
| Вид системы заземленияданные поставщика | TN-C, TN-S |
| Макс допустимое значение ожидаемого тока КЗданные поставщика | 10 кА |
| Номин ток аппаратов групповых цепейданные поставщика | 16 А |
| Номин ток щиткаданные поставщика | 100 А |
| Тип электр соединений функцион блоковданные поставщика | FFX |
Материалы и конструкция 4
| Модель или исполнениеEF000010 | Навесной |
|---|---|
| Номер цвета RALEF000116 | 7035 |
| Материал корпусаEF001596 | Сталь |
| Кол-во аппаратов групповых цепейданные поставщика | 12 шт |
Классификация и назначение 1
| Со звонковым трансформаторомEF005639 | Нет |
|---|
Прочие характеристики 12
| С выход розеткойEF000289 | Нет |
|---|---|
| ЗащитаEF000781 | Модульный автомат. выключатель/УЗО |
| Возможно расширениеEF001088 | Нет |
| С прозрачной крышкойEF001094 | Нет |
| Кол-во размык-ей цепи при утечке в землюEF005540 | 0 |
| Количество ВДТ - УЗО 300 мАEF005541 | 0 |
| Количество ВДТ - УЗО 30 мАEF005542 | 0 |
| Количество отводящих группEF005556 | 12 |
| Кол-во групп вне выкл утечки в землюEF005561 | 0 |
| Общ количество группEF006239 | 12 |
| Номин отключ способность авт выкл групповых цепейданные поставщика | 4.5 кА |
| Номин отключ способность вводного авт выклданные поставщика | 10 кА |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 440 |
|---|---|
| ВысотаEF000040 | 265 |
| ГлубинаEF000049 | 120 |
| ВесEF000167 | 6,0 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ГОФРОКОРОБ | 1 шт | 0.276 × 0.451 × 0.131 | 6.3 | 0.012285 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 1 шт | 0.42 × 0.225 × 0.13 м | 6.3 | 0.012285 |
-
Базовая единица ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.276 × 0.451 × 0.131
- Вес, кг
- 6.3
- Объём, м³
- 0.012285
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.42 × 0.225 × 0.13 м
- Вес, кг
- 6.3
- Объём, м³
- 0.012285
- EAN / GTIN
