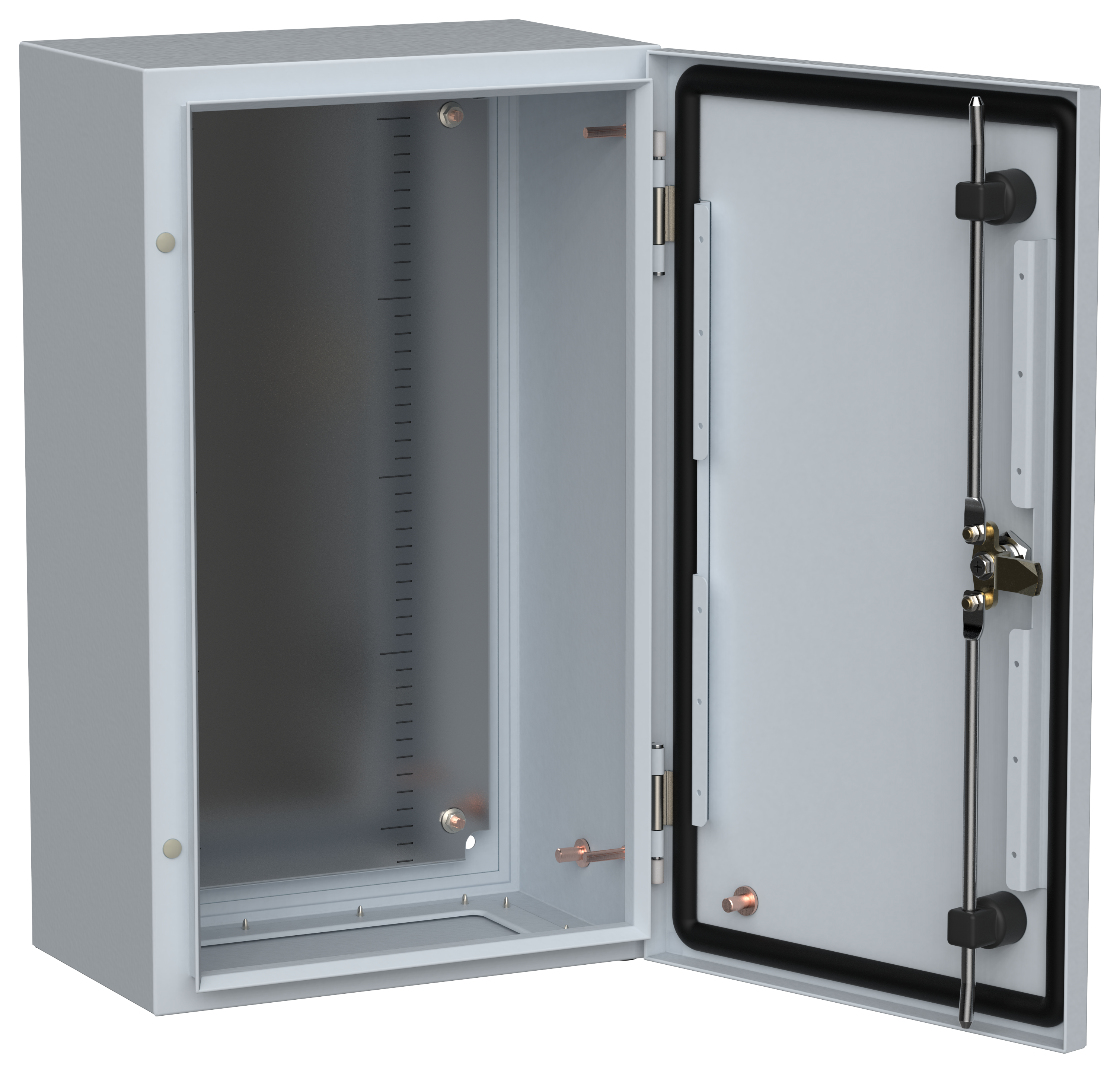

TITAN 5 Корпус металлический ЩМП-50.30.20 УХЛ1 IP66 IEK
ИсточникКаталог IEK
КлассификацияEC000058
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажаПоверхностного монтажа
ЦветСерый
Ширина300
Высота500
Глубина200
Номер цвета RAL7035
С монтажной платойДа
Защитное покрытие поверхностиПорошковая окраска
Описание и назначение
Корпуса ЩМП TITAN 5 - это новое решение для сборки ответственных щитов автоматизации, обеспечивающее высочайший уровень механической и климатической защиты установленного оборудования.
Современное роботизированное производство и уникальная конструкция гарантируют премиальное качество, надежность и долговечность корпусов серии TITAN.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -60...40 |
|---|---|
| Степень защиты - IPEF005474 | IP66 |
| Климатическое исполнениеданные поставщика | УХЛ1 |
Электрические и световые параметры 2
| Номинальный токEF006154 | 630 |
|---|---|
| Номин ток - InEF008873 | 630 |
Материалы и конструкция 5
| ЦветEF000007 | Серый |
|---|---|
| Номер цвета RALEF000116 | 7035 |
| Защитное покрытие поверхностиEF000139 | Порошковая окраска |
| Материал корпусаEF001596 | Сталь |
| Макс статическая нагрузка на дверь / оболочкуданные поставщика | 200 / 700 Н |
Монтаж и подключение 3
| Тип монтажаEF000003 | Поверхностного монтажа |
|---|---|
| С монтажной платойEF000118 | Да |
| Вид установкиданные поставщика | Навесной |
Классификация и назначение 4
| Тип крышкиEF001135 | Закрытого типа (закрывающаяся) |
|---|---|
| Тип дверцы - люкаEF004464 | Одинарный/единичный |
| Подходит для применения вне помещенийEF007798 | Да |
| Форма крышкиEF009212 | Закрытого типа (закрывающаяся) |
Прочие характеристики 8
| Ввод кабеляEF000537 | Снизу |
|---|---|
| Возможно расширениеEF001088 | Нет |
| Подходит для использ вне помещений-уличныйEF003532 | Да |
| Количество модулейEF004427 | - |
| Прозрачная дверца или крышкаEF006244 | Нет |
| С замкомEF006306 | Да |
| Наличие замка в двериданные поставщика | Да |
| Фактура поверхностиданные поставщика | Шагрень |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 300 |
|---|---|
| ВысотаEF000040 | 500 |
| ГлубинаEF000049 | 200 |
| ВесEF000167 | 8,51 |
| Монтажная глубина - нишиEF000218 | - |
| Толщина стенки шкафаEF009170 | 1 |
| Толщина двери или крышки шкафаEF009171 | 1 |
| Толщина металладанные поставщика | 1 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ГОФРОКОРОБ | 1 шт | 0.21 × 0.31 × 0.5 м | 8.6 | 0.03255 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 1 шт | 0.21 × 0.31 × 0.5 м | 8.6 | 0.03255 |
