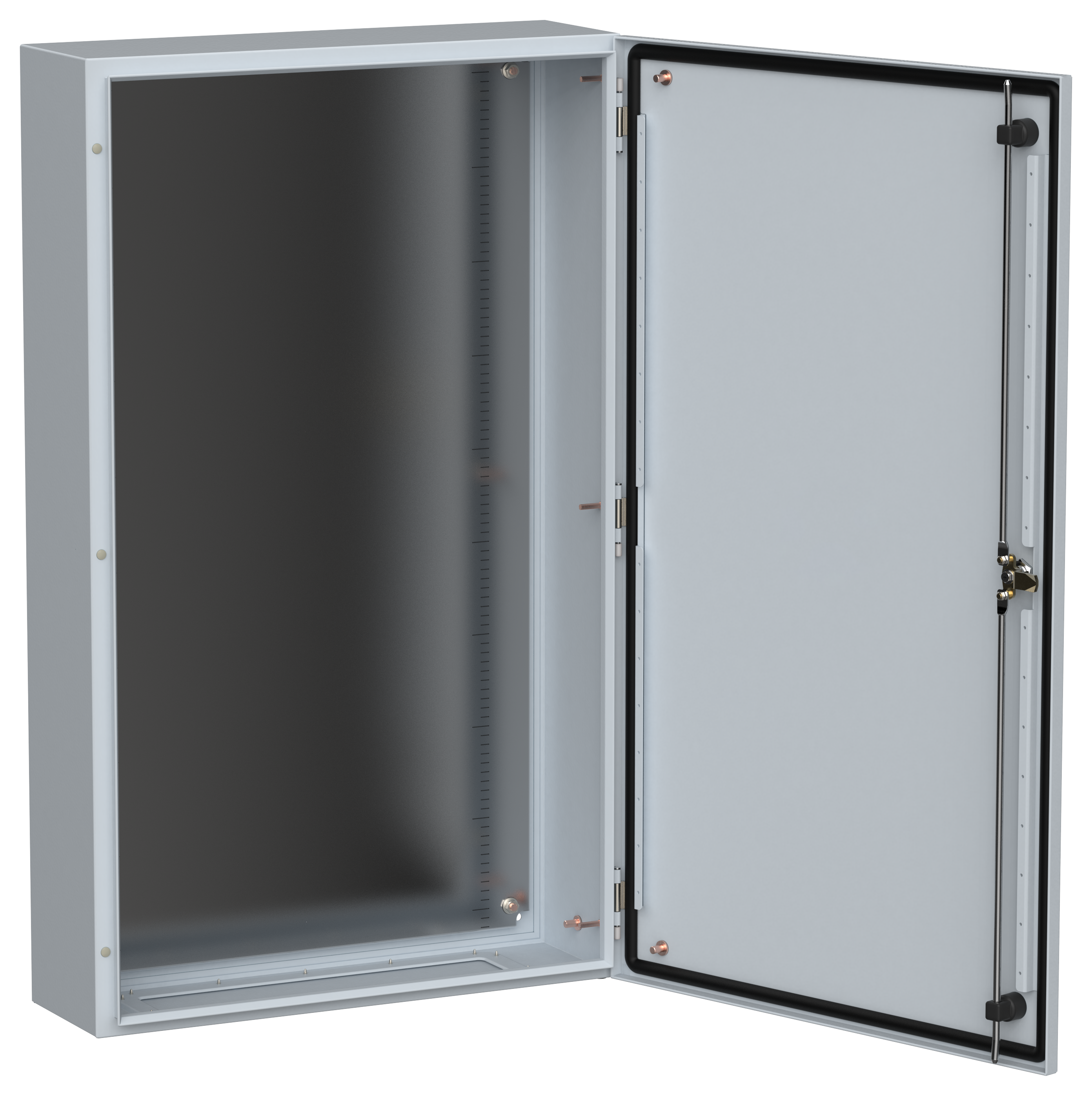

TITAN 5 Корпус металлический ЩМП-100.60.20 УХЛ1 IP66 IEK
ИсточникКаталог IEK
КлассификацияEC000058
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажаПоверхностного монтажа
ЦветСерый
Ширина600
Высота1000
Глубина200
Номер цвета RAL7035
С монтажной платойДа
Защитное покрытие поверхностиПорошковая окраска
Описание и назначение
Корпуса ЩМП TITAN 5 - это новое решение для сборки ответственных щитов автоматизации, обеспечивающее высочайший уровень механической и климатической защиты установленного оборудования.
Современное роботизированное производство и уникальная конструкция гарантируют премиальное качество, надежность и долговечность корпусов серии TITAN.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -60...40 |
|---|---|
| Степень защиты - IPEF005474 | IP66 |
| Климатическое исполнениеданные поставщика | УХЛ1 |
Электрические и световые параметры 2
| Номинальный токEF006154 | 630 |
|---|---|
| Номин ток - InEF008873 | 630 |
Материалы и конструкция 5
| ЦветEF000007 | Серый |
|---|---|
| Номер цвета RALEF000116 | 7035 |
| Защитное покрытие поверхностиEF000139 | Порошковая окраска |
| Материал корпусаEF001596 | Сталь |
| Макс статическая нагрузка на дверь / оболочкуданные поставщика | 300 / 1900 Н |
Монтаж и подключение 3
| Тип монтажаEF000003 | Поверхностного монтажа |
|---|---|
| С монтажной платойEF000118 | Да |
| Вид установкиданные поставщика | Навесной |
Классификация и назначение 4
| Тип крышкиEF001135 | Закрытого типа (закрывающаяся) |
|---|---|
| Тип дверцы - люкаEF004464 | Одинарный/единичный |
| Подходит для применения вне помещенийEF007798 | Да |
| Форма крышкиEF009212 | Закрытого типа (закрывающаяся) |
Прочие характеристики 8
| Ввод кабеляEF000537 | Снизу |
|---|---|
| Возможно расширениеEF001088 | Нет |
| Подходит для использ вне помещений-уличныйEF003532 | Да |
| Количество модулейEF004427 | - |
| Прозрачная дверца или крышкаEF006244 | Нет |
| С замкомEF006306 | Да |
| Наличие замка в двериданные поставщика | Да |
| Фактура поверхностиданные поставщика | Шагрень |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 600 |
|---|---|
| ВысотаEF000040 | 1000 |
| ГлубинаEF000049 | 200 |
| ВесEF000167 | 31,9 |
| Монтажная глубина - нишиEF000218 | - |
| Толщина стенки шкафаEF009170 | 1.4 |
| Толщина двери или крышки шкафаEF009171 | 1,4 |
| Толщина металладанные поставщика | 1,4 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ГОФРОКОРОБ | 1 шт | 0.22 × 0.62 × 1.02 м | 31.9 | 0.139128 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 1 шт | 0.22 × 0.62 × 1.02 м | 31.9 | 0.139128 |
-
Базовая единица ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.22 × 0.62 × 1.02 м
- Вес, кг
- 31.9
- Объём, м³
- 0.139128
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.22 × 0.62 × 1.02 м
- Вес, кг
- 31.9
- Объём, м³
- 0.139128
- EAN / GTIN
