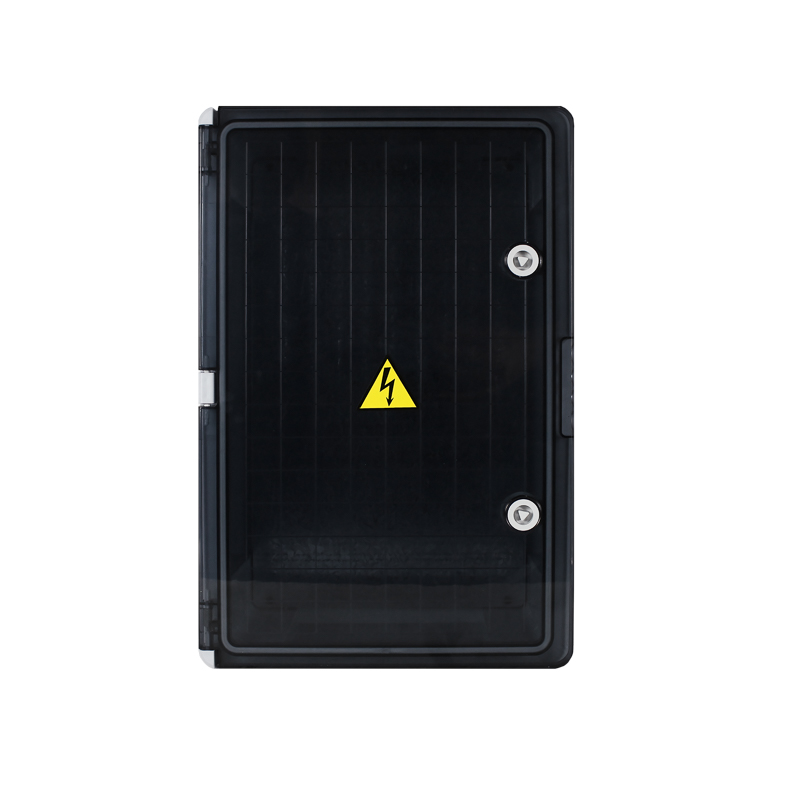

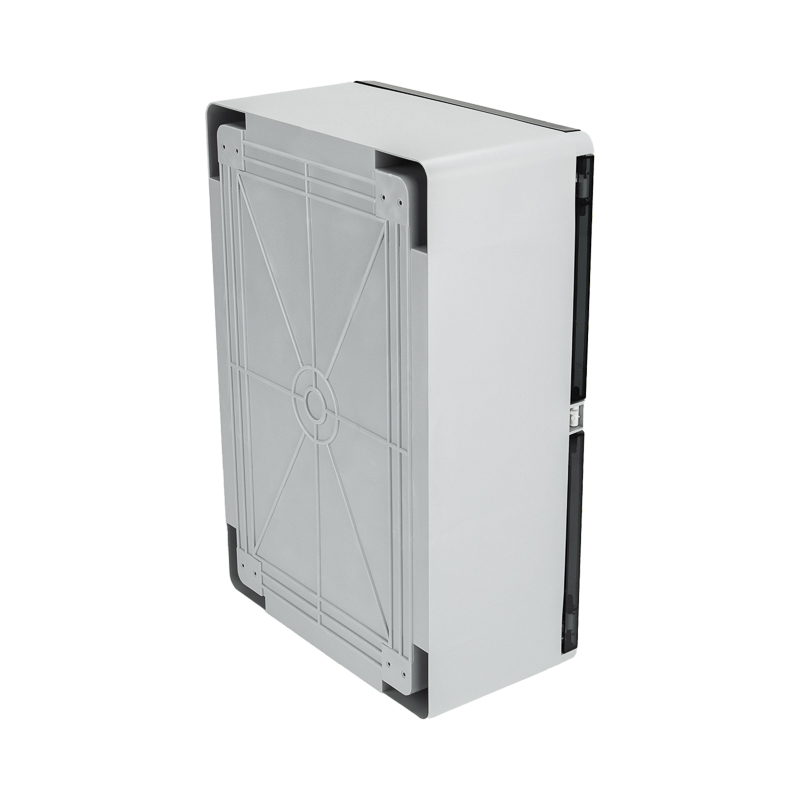

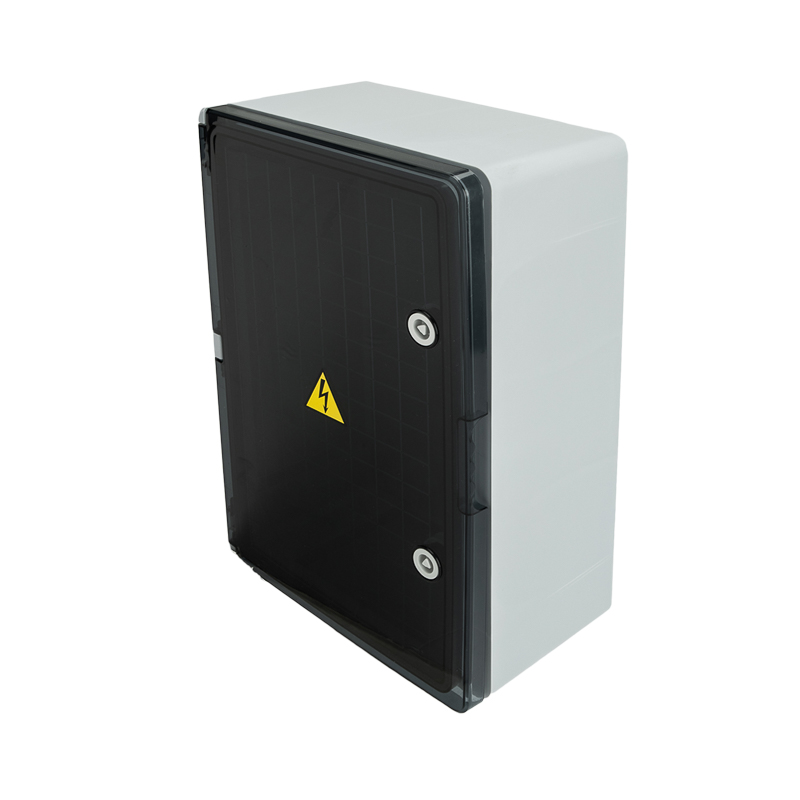

Корпус пластиковый ЩМПп с прозрачной дверцей 450х300х160мм IP65 REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000058
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина300 мм
Высота450 мм
Глубина160 мм
Тип монтажаОткрытой установки
Тип крышки (наружной)Дверь (-ца)
Материал корпусаАБС- пластик
Тип дверцы - люкаОдинарный (-ая)
Степень защиты - IPIP65
Описание и назначение
Корпус пластиковый ЩМПп IP65 с монтажной панелью предназначен для сборки разнообразных электрощитов: силовых, управления и автоматики. Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения до 400 В.
Корпус защищает устройства от любых негативных воздействий окружающей среды (пыль и влага), а также допускает установку изделия на улице и в неблагоприятных условиях.
Прозрачная дверца изготовлена из прочного АБС-пластика.
Необходимость в заземлении корпуса отсутствует. Возможно использование в системе АСКУЭ.

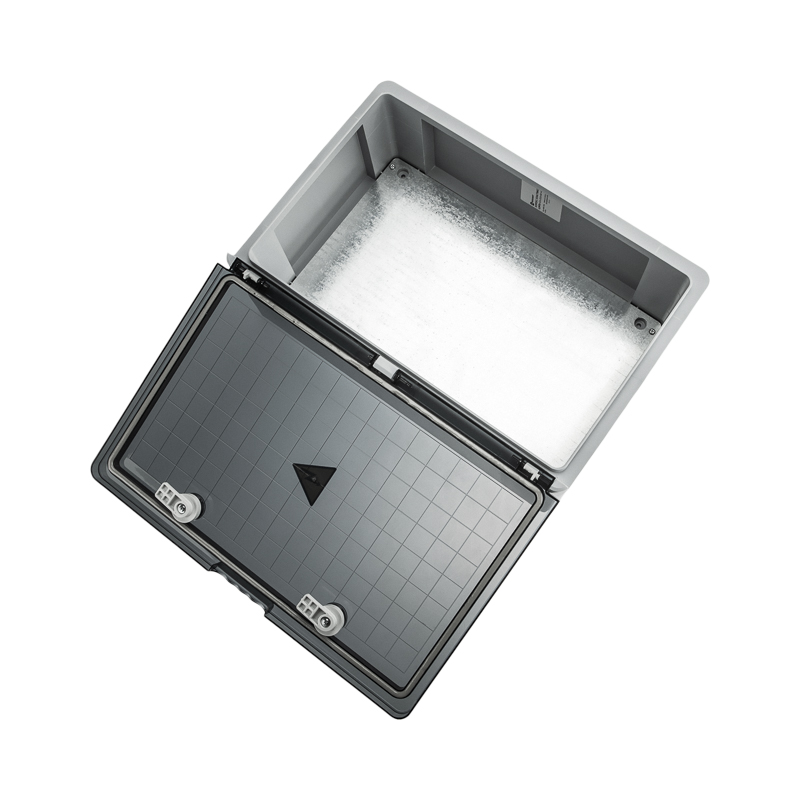

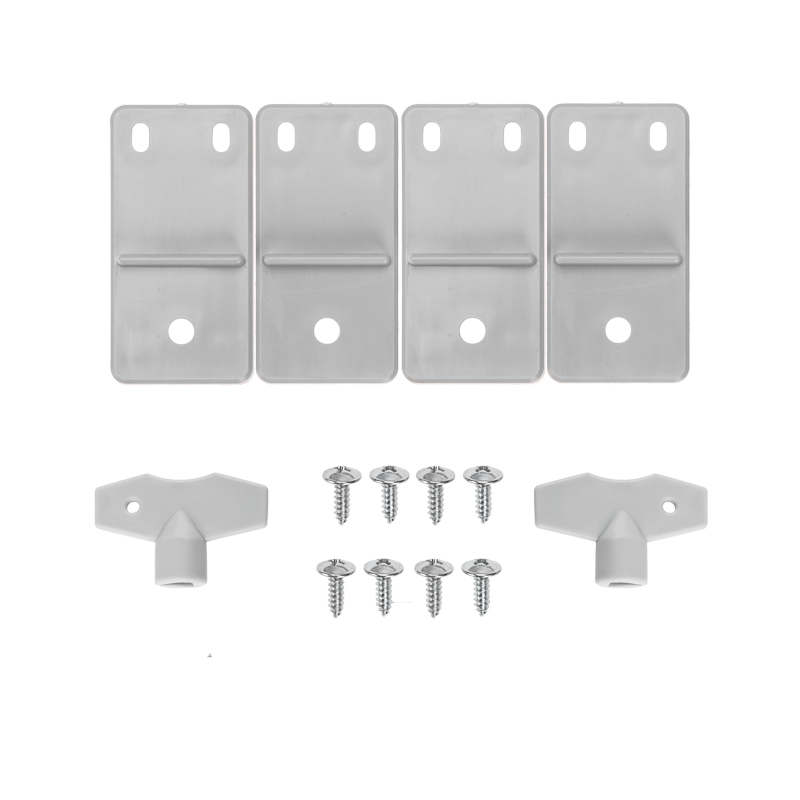

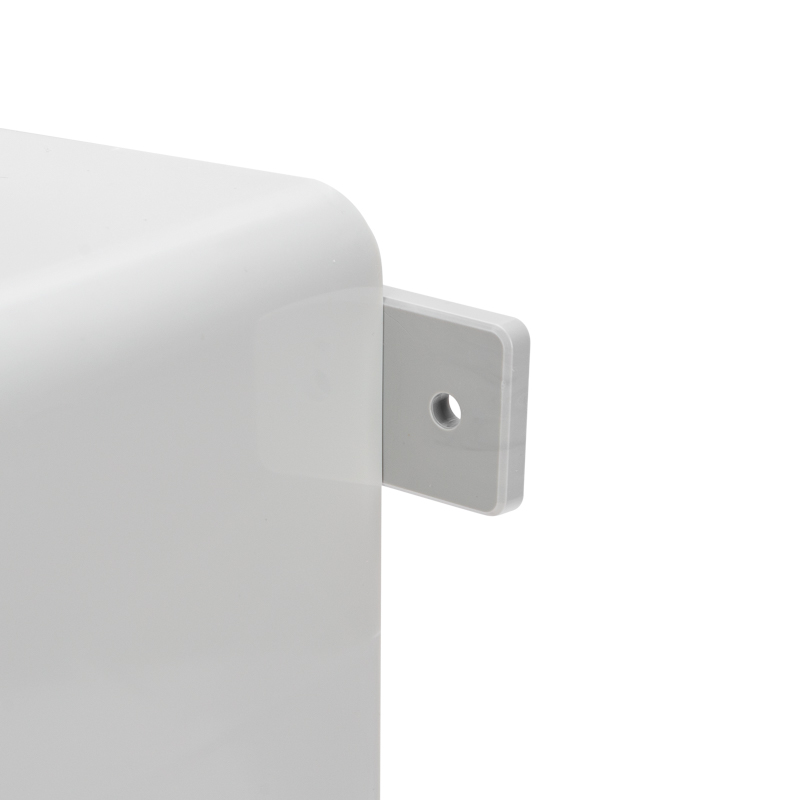

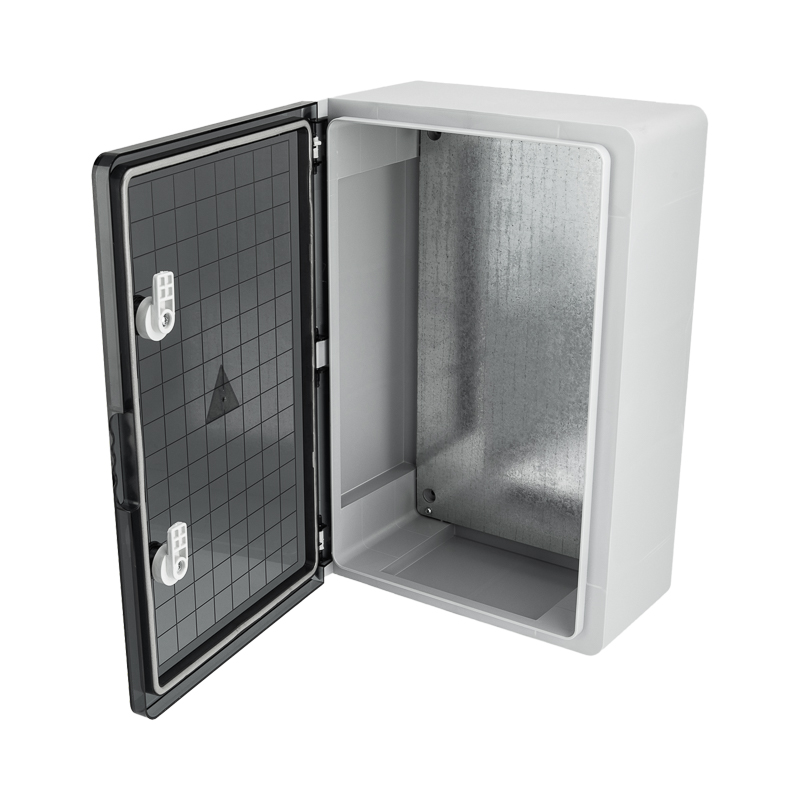

В комплектацию входят: оцинкованная монтажная панель, два пластиковых замка, комплект для монтажа, знаки электробезопасности.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Степень защиты - IPEF005474 | IP65 |
Материалы и конструкция 3
| ЦветEF000007 | Серый |
|---|---|
| Номер цвета RALEF000116 | 7035 |
| Материал корпусаEF001596 | АБС- пластик |
Монтаж и подключение 3
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| С монтажной платойEF000118 | Да |
| Возможна напольная установкаEF009581 | Нет |
Механические характеристики 2
| Статическая нагрузкаданные поставщика | 28 кг |
|---|---|
| Ударопрочностьданные поставщика | IK08 |
Классификация и назначение 6
| Тип крышки (наружной)EF000339 | Дверь (-ца) |
|---|---|
| Тип дверцы - люкаEF004464 | Одинарный (-ая) |
| Тип крышкиEF007663 | Прозрачный (светопрониц.) |
| Форма крышкиEF009212 | Прозрачный (светопрониц.) |
| Применениеданные поставщика | Сборка электрощитов |
| Серияданные поставщика | ЩМПп |
Прочие характеристики 6
| Смотровое окошкоEF000704 | Нет |
|---|---|
| Возможно расширениеEF001088 | Нет |
| Подходит для использ вне помещений-уличныйEF003532 | Да |
| Прозрачная дверца или крышкаEF006244 | Да |
| С замкомEF006306 | Да |
| Подходит для молниезащитыEF007800 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 300 мм |
|---|---|
| ВысотаEF000040 | 450 мм |
| ГлубинаEF000049 | 160 мм |
| Монтажная плата с регулировкой по глубинеEF006054 | Нет |
| Высота изделияданные поставщика | 45 см в единицах производителя |
| Длина изделияданные поставщика | 30 см |
| Ширина изделияданные поставщика | 16 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 45.3 × 30.1 × 15.3 см | 2.641 | 0.021 | |
| Групповая упаковка кор (2 шт) | 2 шт | 46.1 × 30.4 × 32.1 см | 5.274 | 0.045 |
-

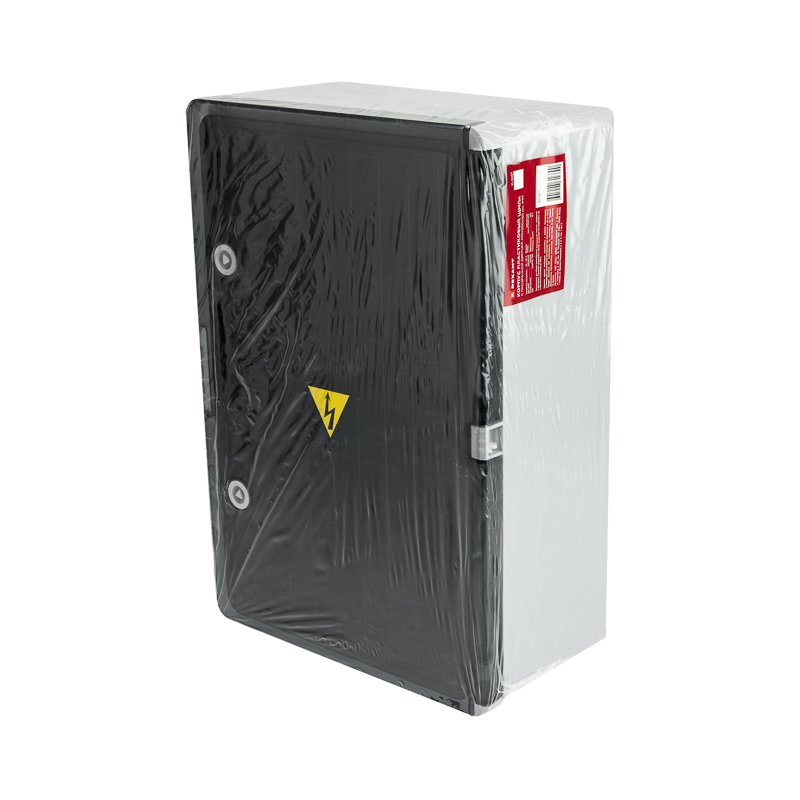

Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 45.3 × 30.1 × 15.3 см
- Вес, кг
- 2.641
- Объём, м³
- 0.021
- EAN / GTIN
-
Групповая упаковка кор (2 шт)
- В упаковке
- 2 шт
- Габариты
- 46.1 × 30.4 × 32.1 см
- Вес, кг
- 5.274
- Объём, м³
- 0.045
- EAN / GTIN
