REXANT

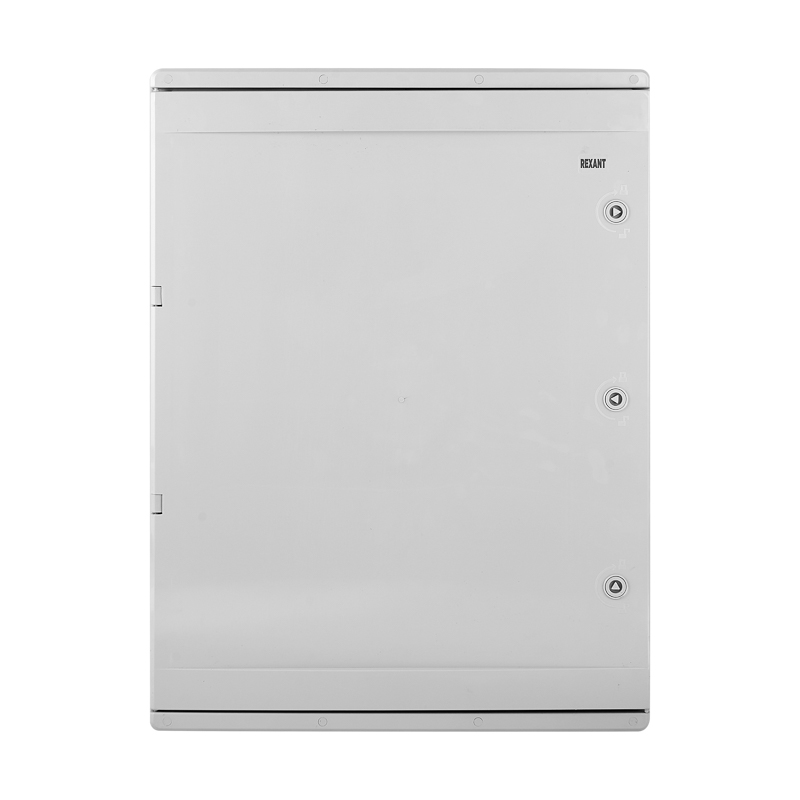

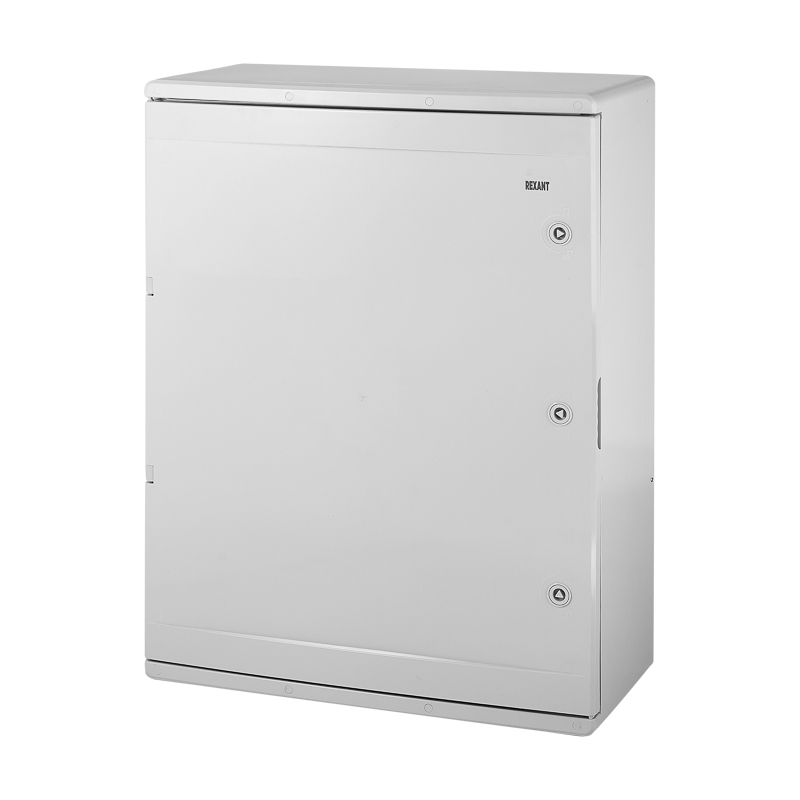

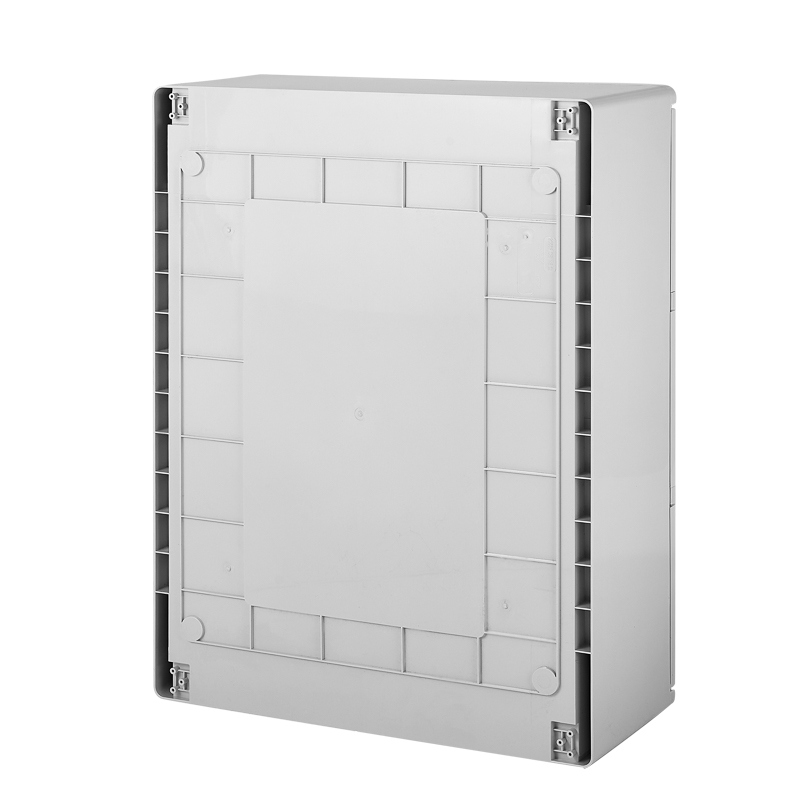

Корпус пластиковый ЩМПп с монтажной панелью 800х600х260мм, АБС, УХЛ1, IP65 REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000058
ДанныеНормализованы
Инженерный маршрут
Проверить цену и наличие у поставщика
Для артикула найдено точное совпадение у проверенного поставщика. Цена и наличие уточняются на его карточке.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина600 мм
Высота800 мм
Глубина260 мм
Номин ток - In100 А
Тип монтажаОткрытой установки
Тип крышки (наружной)Дверь (-ца)
Материал корпусаАБС- пластик
Тип дверцы - люкаОдинарный (-ая)
Описание и назначение

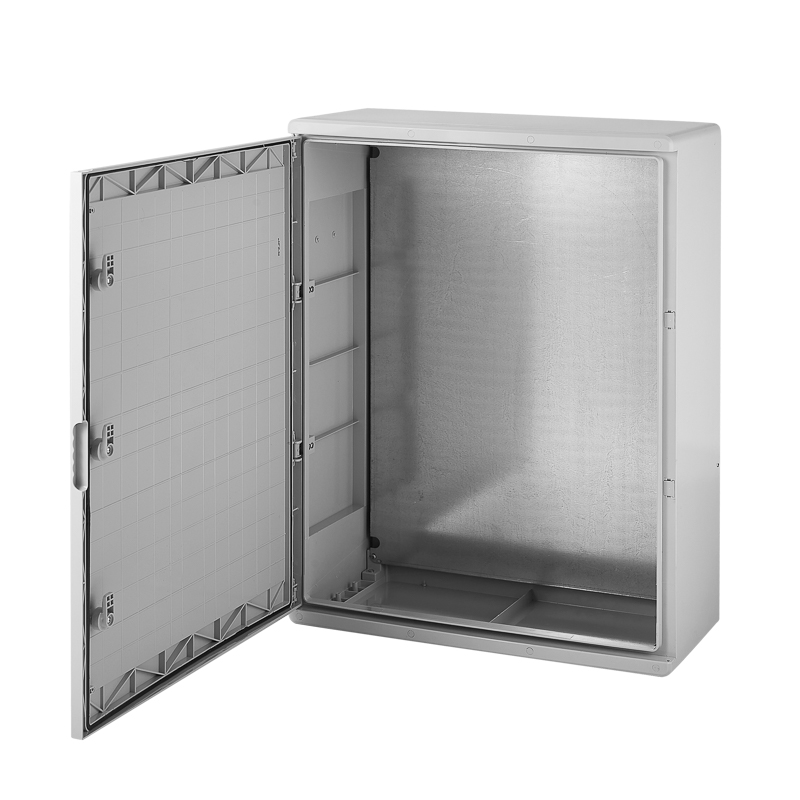

Корпус пластиковый ЩМПп с монтажной панелью предназначен для сборки разнообразных электрощитов: силовых, управления и автоматики. Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения до 400В.
Максимальная степень пылевлагозащиты достигается за счет резинового уплотнения.
Корпус изготовлен из ударопрочного АБС-пластика, который не поддерживает горение и устойчив к УФ-лучам.
Необходимость в заземлении корпуса отсутствует. Возможно использование в системе АСКУЭ.

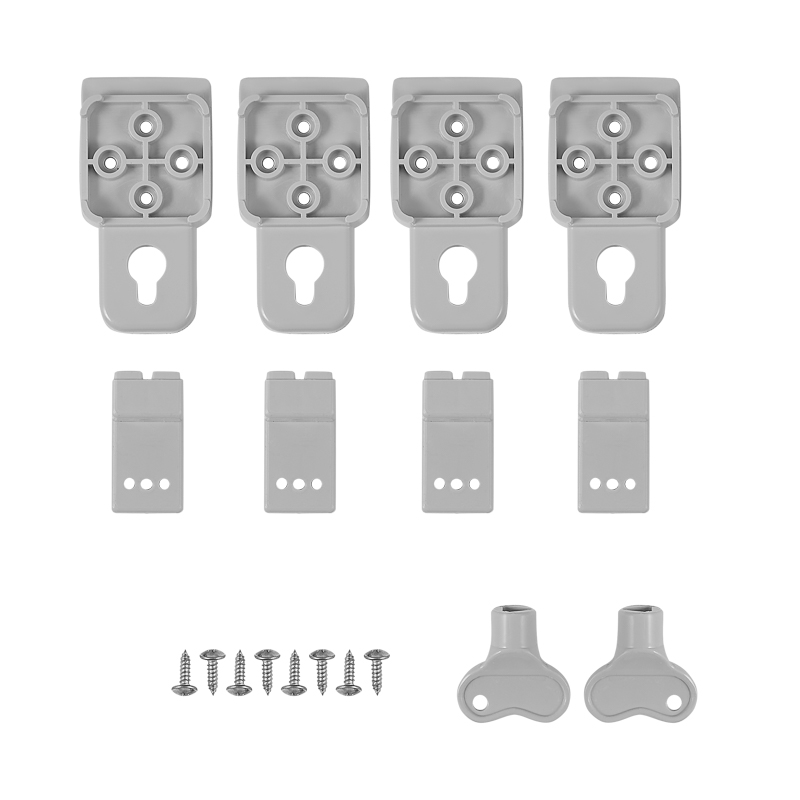

В комплекте оцинкованная монтажная панель, ключ, кронштейны и набор винтов для крепления.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Степень защиты - IPEF005474 | IP65 |
Электрические и световые параметры 1
| Номин ток - InEF008873 | 100 А |
|---|
Материалы и конструкция 3
| ЦветEF000007 | Серый |
|---|---|
| Номер цвета RALEF000116 | 7035 |
| Материал корпусаEF001596 | АБС- пластик |
Монтаж и подключение 3
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| С монтажной платойEF000118 | Да |
| Возможна напольная установкаEF009581 | Нет |
Механические характеристики 2
| Статическая нагрузкаданные поставщика | 55 кг |
|---|---|
| Ударопрочностьданные поставщика | IK10 |
Классификация и назначение 6
| Тип крышки (наружной)EF000339 | Дверь (-ца) |
|---|---|
| Тип дверцы - люкаEF004464 | Одинарный (-ая) |
| Тип крышкиEF007663 | Закрытого типа |
| Форма крышкиEF009212 | Закрытого типа |
| Применениеданные поставщика | Сборка электрощитов |
| Серияданные поставщика | ЩМПп |
Прочие характеристики 6
| Смотровое окошкоEF000704 | Нет |
|---|---|
| Возможно расширениеEF001088 | Нет |
| Подходит для использ вне помещений-уличныйEF003532 | Нет |
| Прозрачная дверца или крышкаEF006244 | Нет |
| С замкомEF006306 | Нет |
| Подходит для молниезащитыEF007800 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 600 мм |
|---|---|
| ВысотаEF000040 | 800 мм |
| ГлубинаEF000049 | 260 мм |
| Монтажная плата с регулировкой по глубинеEF006054 | Нет |
| Высота изделияданные поставщика | 80 см в единицах производителя |
| Длина изделияданные поставщика | 26 см |
| Ширина изделияданные поставщика | 60 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 81.4 × 60.9 × 28.2 см | 13.768 | 0.14 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 81.4 × 60.9 × 28.2 см
- Вес, кг
- 13.768
- Объём, м³
- 0.14
- EAN / GTIN
