IEK

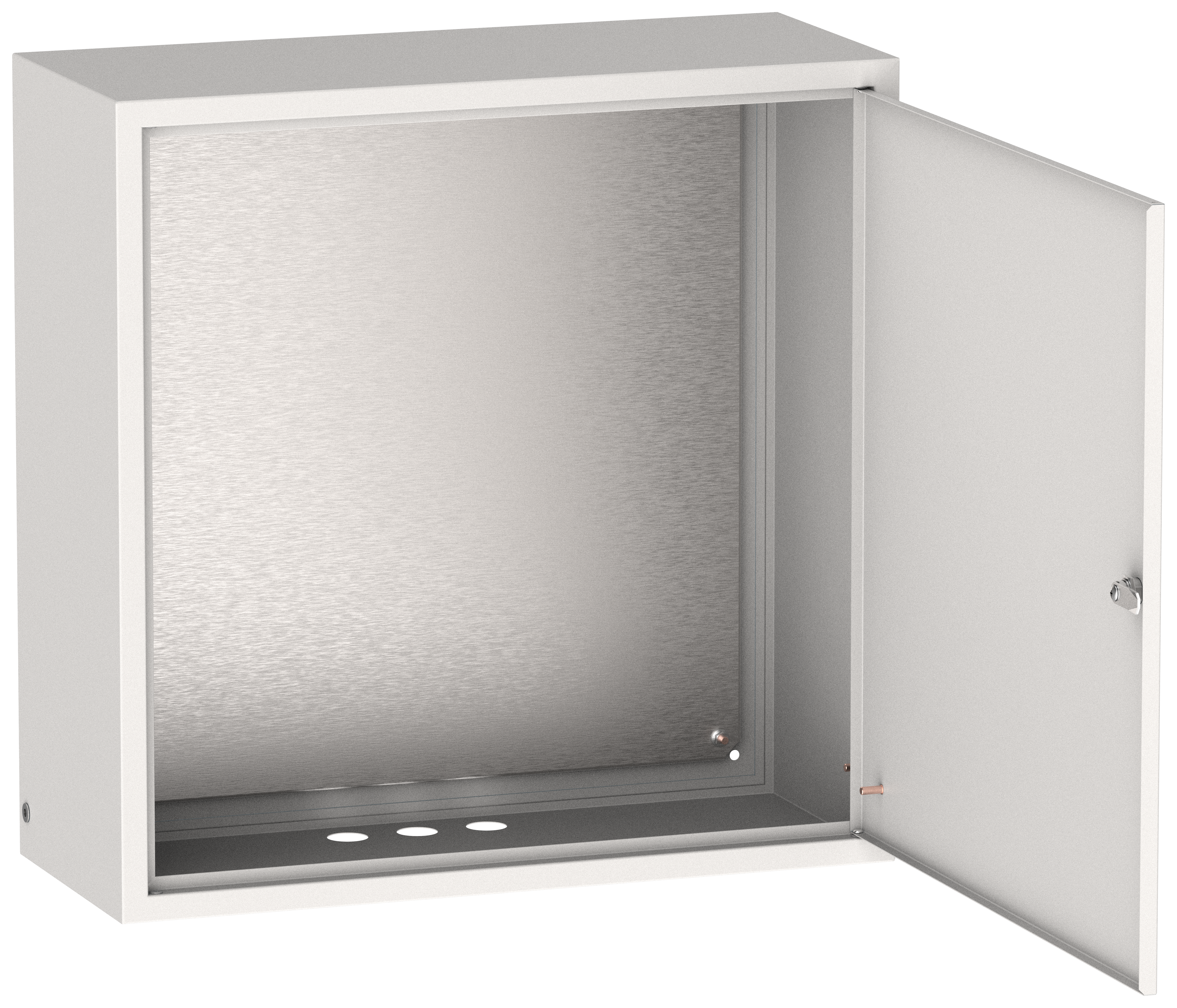

Корпус металлический ЩМП-60.60.25 УХЛ3 IP31 IEK
ИсточникКаталог IEK
КлассификацияEC000058
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу YKM40-662-31.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина600 мм
Высота600 мм
Глубина250 мм
Вес14,7 кг
Температура эксплуатации-60...40 °C
Номинальный ток630 А
Замены и аналоги
Все варианты: 5
Рекомендовано производителем
Корпус металлический ЩМП-6.6.2-0 (600х600х250мм) У2 IP54 IEK
IEK · артикул YKM40-662-54
Техподбор · похожий по характеристикам · совпадение 91%
Корпус металлический ЩМП-60.60.15 УХЛ3 IP31 IEK
IEK · артикул YKM40-661-31
Описание и назначение
Сварной металлический корпус со съемной монтажной панелью для установки внутри помещений. Используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000058.
Условия эксплуатации и безопасность 3
| Температура эксплуатации | -60...40 °C |
|---|---|
| Степень защиты - IP | IP31 |
| Климатическое исполнениеданные поставщика | УХЛ3 |
Электрические и световые параметры 1
| Номинальный ток | 630 А |
|---|
Материалы и конструкция 3
| Номер цвета RAL | 7035 |
|---|---|
| Защитное покрытие поверхности | Эпоксидно-полиэфирная краска |
| Материал корпуса | Сталь |
Монтаж и подключение 3
| Тип монтажа | Поверхностного монтажа |
|---|---|
| С монтажной платой | Да |
| Вид установкиданные поставщика | Навесной, напольный |
Классификация и назначение 3
| Тип крышки | Закрытого типа (закрывающаяся) |
|---|---|
| Тип дверцы - люка | Одинарный/единичный |
| Форма крышки | Закрытого типа (закрывающаяся) |
Прочие характеристики 6
| Ввод кабеля | Снизу |
|---|---|
| Возможно расширение | Нет |
| Количество вводов | 3 |
| Наличие замка в двериданные поставщика | Да |
| Угол открытия двериданные поставщика | 105 ° |
| Фактура поверхностиданные поставщика | Шагрень |
Размеры и упаковка
Изделие
| Ширина | 600 мм |
|---|---|
| Высота | 600 мм |
| Глубина | 250 мм |
| Вес | 14,7 кг |
| Толщина стенки шкафа | 0.8 мм |
| Толщина двери или крышки шкафа | 0,8 мм |
| Толщина металладанные поставщика | 0,8 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ГОФРОКОРОБ | 1 шт | 0.26 × 0.615 × 0.615 м | 16.2 | 0.098339 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 1 шт | 0.615 × 0.615 × 0.26 м | 16.2 | 0.098339 |
-
Базовая единица ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.26 × 0.615 × 0.615 м
- Вес, кг
- 16.2
- Объём, м³
- 0.098339
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.615 × 0.615 × 0.26 м
- Вес, кг
- 16.2
- Объём, м³
- 0.098339
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 7; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 2
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Аналог бренда
TITAN 3 Корпус металлический навесной ЩМП-60.50.25 УХЛ3 IP31 IEK
IEK · артикул TI3-10-N-060-050-025-31
Аналог бренда
Корпус металлический ЩМП-6.6.2-0 (600х600х250мм) У2 IP54 IEK
IEK · артикул YKM40-662-54
Техподбор
Аналоги по техническим характеристикам 3
Подобрано автоматически: технические характеристики сопоставлены по стандарту ETIM. Перед заказом сверьте исполнение, подключение и монтаж.
Похожие по характеристикам
Совпадает большая часть характеристик. Правила замены для этого вида товаров ещё не заданы, поэтому сверьте параметры.
Техподбор
Вес (EF000167): 14,7 кг → 12,9 кг
Корпус металлический ЩМП-60.60.15 УХЛ3 IP31 IEK
IEK · артикул YKM40-661-31 · совпадение 91%
Важные отличия: Глубина (EF000049): 250 мм → 150 ммВес (EF000167): 14,7 кг → 12,9 кг
Техподбор
Высота (EF000040): 600 мм → 400 мм
Корпус металлический ЩМП-40.60.25 УХЛ3 IP31 IEK
IEK · артикул YKM40-462-31 · совпадение 91%
Важные отличия: Вес (EF000167): 14,7 кг → 10,6 кгВысота (EF000040): 600 мм → 400 мм
Техподбор
Ширина (EF000008): 600 мм → 400 мм
Корпус металлический ЩМП-60.40.25 УХЛ3 IP31 IEK
IEK · артикул YKM40-060-040-025-31 · совпадение 91%
Важные отличия: Вес (EF000167): 14,7 кг → 10,6 кгШирина (EF000008): 600 мм → 400 мм
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подобранные позиции 2
Проверить совместимость
KARAT Автоматический выключатель ВА47-29 3P D 16А 4,5кА IEK
IEK · артикул MVA20-3-016-D
