IEK

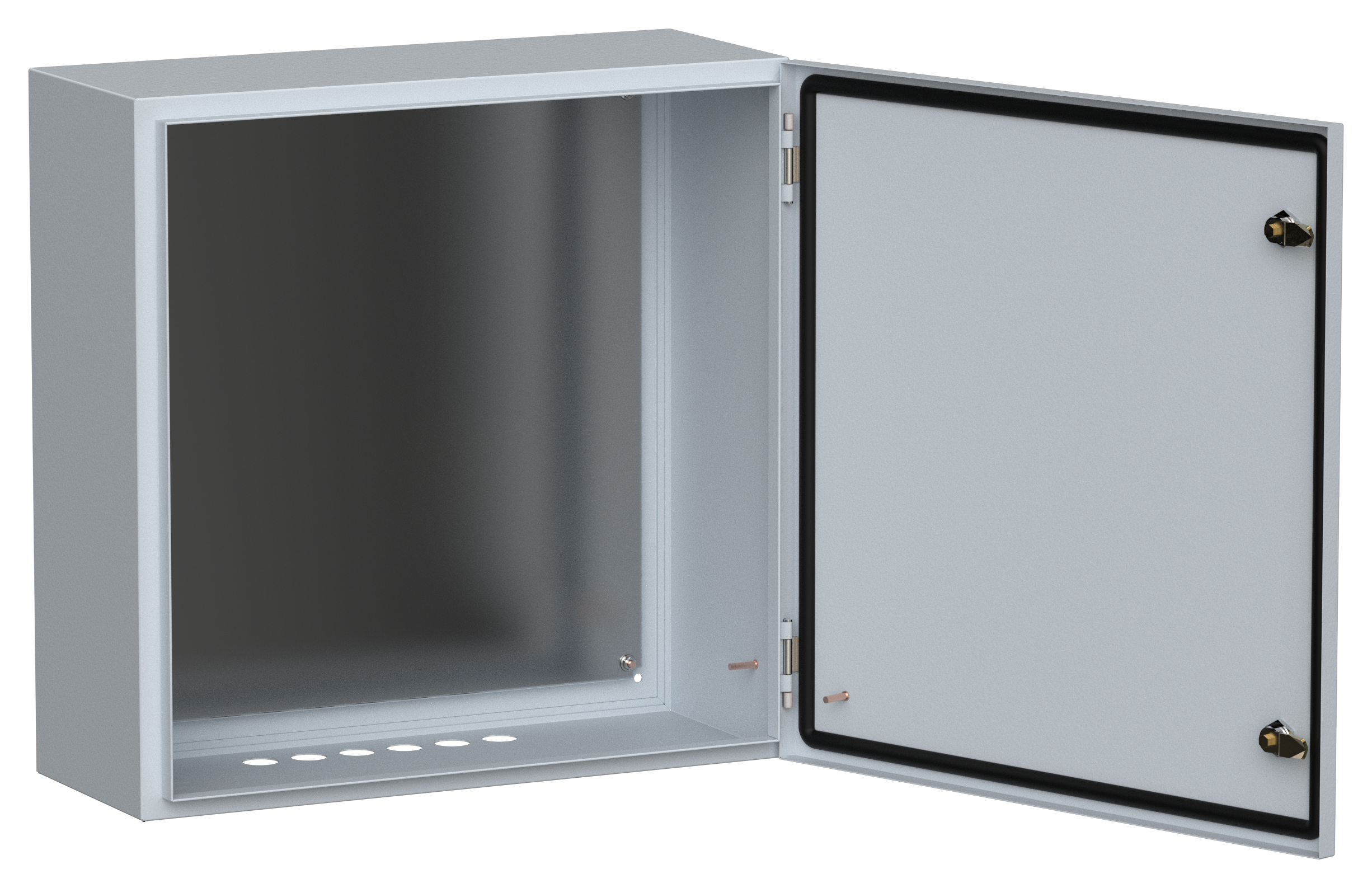

Корпус металлический ЩМП-6.6.2-0 (600х600х250мм) У2 IP54 IEK
ИсточникКаталог IEK
КлассификацияEC000058
ДанныеНормализованы
Проверенный инженерный маршрут
Купить на tehpst.ru
Этот товар есть в каталоге tehpst.ru — основного сайта компании «Техпоставка». Цена и наличие указаны на его карточке.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина600 мм
Высота600 мм
Глубина250 мм
Вес19,9 кг
Номинальный ток630 А
Толщина стенки шкафа1 мм
Замены и аналоги
Все варианты: 5
Рекомендовано производителем
TITAN 3 Корпус металлический навесной ЩМП-60.50.25 У2 IP54 IEK
IEK · артикул TI3-10-N-060-050-025-54
Техподбор · похожий по характеристикам · совпадение 90%
Корпус металлический ЩМП-4.6.2-0 (400х600х250мм) У2 IP54 IEK
IEK · артикул YKM40-462-54
Описание и назначение
Сварной металлический корпус со съемной монтажной панелью повышенной степени защиты IP54. Используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000058.
Условия эксплуатации и безопасность 2
| Степень защиты - IP | IP54 |
|---|---|
| Климатическое исполнениеданные поставщика | У2 |
Электрические и световые параметры 1
| Номинальный ток | 630 А |
|---|
Материалы и конструкция 3
| Номер цвета RAL | 7035 |
|---|---|
| Защитное покрытие поверхности | Полиэфирная порошковая краска |
| Материал корпуса | Сталь |
Монтаж и подключение 3
| Тип монтажа | Поверхностного монтажа |
|---|---|
| С монтажной платой | Да |
| Вид установкиданные поставщика | Навесной, напольный |
Классификация и назначение 3
| Тип крышки | Закрытого типа (закрывающаяся) |
|---|---|
| Тип дверцы - люка | Одинарный/единичный |
| Форма крышки | Закрытого типа (закрывающаяся) |
Прочие характеристики 6
| Ввод кабеля | Снизу |
|---|---|
| Возможно расширение | Нет |
| Количество вводов | 6 |
| Наличие замка в двериданные поставщика | Да |
| Угол открытия двериданные поставщика | 105 ° |
| Фактура поверхностиданные поставщика | Шагрень |
Размеры и упаковка
Изделие
| Ширина | 600 мм |
|---|---|
| Высота | 600 мм |
| Глубина | 250 мм |
| Вес | 19,9 кг |
| Толщина стенки шкафа | 1 мм |
| Толщина двери или крышки шкафа | 1 мм |
| Толщина металладанные поставщика | 1 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ГОФРОКОРОБ | 1 шт | 0.26 × 0.615 × 0.615 м | 21.2 | 0.098019 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 1 шт | 0.615 × 0.613 × 0.26 м | 21.2 | 0.098019 |
-
Базовая единица ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.26 × 0.615 × 0.615 м
- Вес, кг
- 21.2
- Объём, м³
- 0.098019
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.615 × 0.613 × 0.26 м
- Вес, кг
- 21.2
- Объём, м³
- 0.098019
- EAN / GTIN
