Корпус металлический ЩМП-6-3 76 У2 IP54 LIGHT IEK
IEK · артикул YKM40-06-54-L
Изображение может отличаться от конкретного исполнения.
GENERICA

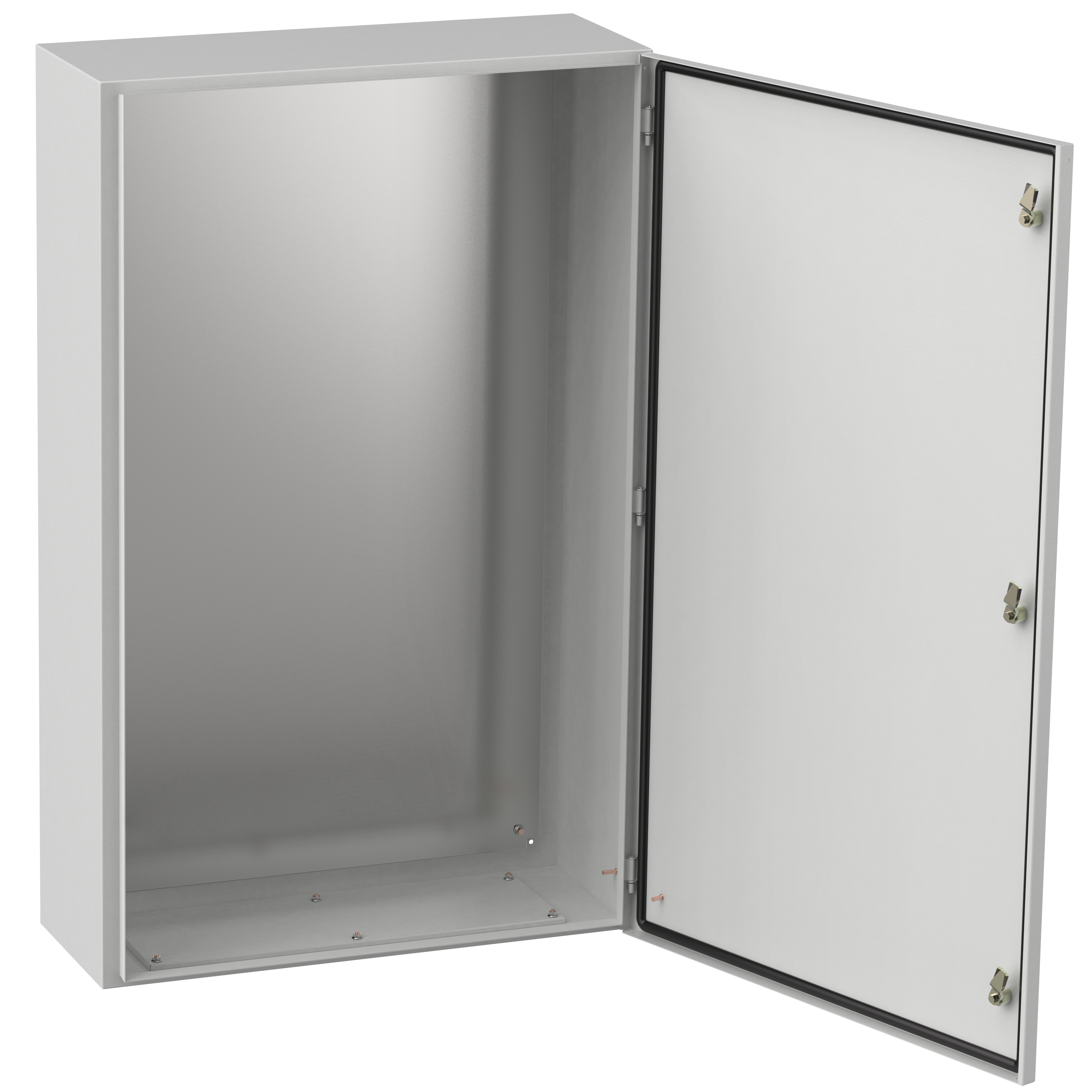

Корпус металлический ЩМП-6-0 (1200х750х300мм) У2 IP54 GENERICA
ИсточникКаталог IEK
КлассификацияEC000058
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажаПоверхностного монтажа
ЦветСерый
Ширина750
Высота1200
Глубина300
Номер цвета RAL7035
С монтажной платойДа
Защитное покрытие поверхностиПолиэфирная порошковая краска
Описание и назначение
Используются для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяют производить монтаж аппаратуры как модульного, так и обычного исполнения.
Сварной металлический корпус со съемной оцинкованной монтажной панелью. Дверца корпуса запирается на замок. Ключ замка имеет единый секрет. На дверце полиуретановый уплотнитель и пылевлагонепроницаемый замок для обеспечения степени защиты IP54.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -40...40 |
|---|---|
| Степень защиты - IPEF005474 | IP54 |
| Климатическое исполнениеданные поставщика | У2 |
Электрические и световые параметры 1
| Номинальный токEF006154 | ≤ 630 |
|---|
Материалы и конструкция 5
| ЦветEF000007 | Серый |
|---|---|
| Номер цвета RALEF000116 | 7035 |
| Защитное покрытие поверхностиEF000139 | Полиэфирная порошковая краска |
| Материал корпусаEF001596 | Сталь |
| Макс статическая нагрузка на дверь / оболочкуданные поставщика | 15/120 Н |
Монтаж и подключение 3
| Тип монтажаEF000003 | Поверхностного монтажа |
|---|---|
| С монтажной платойEF000118 | Да |
| Вид установкиданные поставщика | Навесной |
Классификация и назначение 4
| Тип крышкиEF001135 | Закрытого типа (закрывающаяся) |
|---|---|
| Тип дверцы - люкаEF004464 | Одинарный/единичный |
| Подходит для применения вне помещенийEF007798 | Да |
| Форма крышкиEF009212 | Закрытого типа (закрывающаяся) |
Прочие характеристики 5
| Ввод кабеляEF000537 | Снизу |
|---|---|
| Возможно расширениеEF001088 | Нет |
| Подходит для использ вне помещений-уличныйEF003532 | Да |
| Количество модулейEF004427 | - |
| Наличие замка в двериданные поставщика | Да |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 750 |
|---|---|
| ВысотаEF000040 | 1200 |
| ГлубинаEF000049 | 300 |
| ВесEF000167 | 45,60 |
| Монтажная глубина - нишиEF000218 | - |
| Толщина стенки шкафаEF009170 | 1.4 |
| Толщина двери или крышки шкафаEF009171 | 1,4 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ГОФРОКОРОБ | 1 шт | 1.22 × 0.77 × 0.32 м | 46.6 | 0.290871 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 1 шт | 1.215 × 0.76 × 0.315 м | 46.6 | 0.290871 |
-
Базовая единица ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 1.22 × 0.77 × 0.32 м
- Вес, кг
- 46.6
- Объём, м³
- 0.290871
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 1.215 × 0.76 × 0.315 м
- Вес, кг
- 46.6
- Объём, м³
- 0.290871
- EAN / GTIN
