Корпус металлический ЩМП-5-0 (1000х650х285мм) У2 IP54 RAL 3020 IEK
IEK · артикул IND-YKM40-05-54
Изображение может отличаться от конкретного исполнения.
IEK

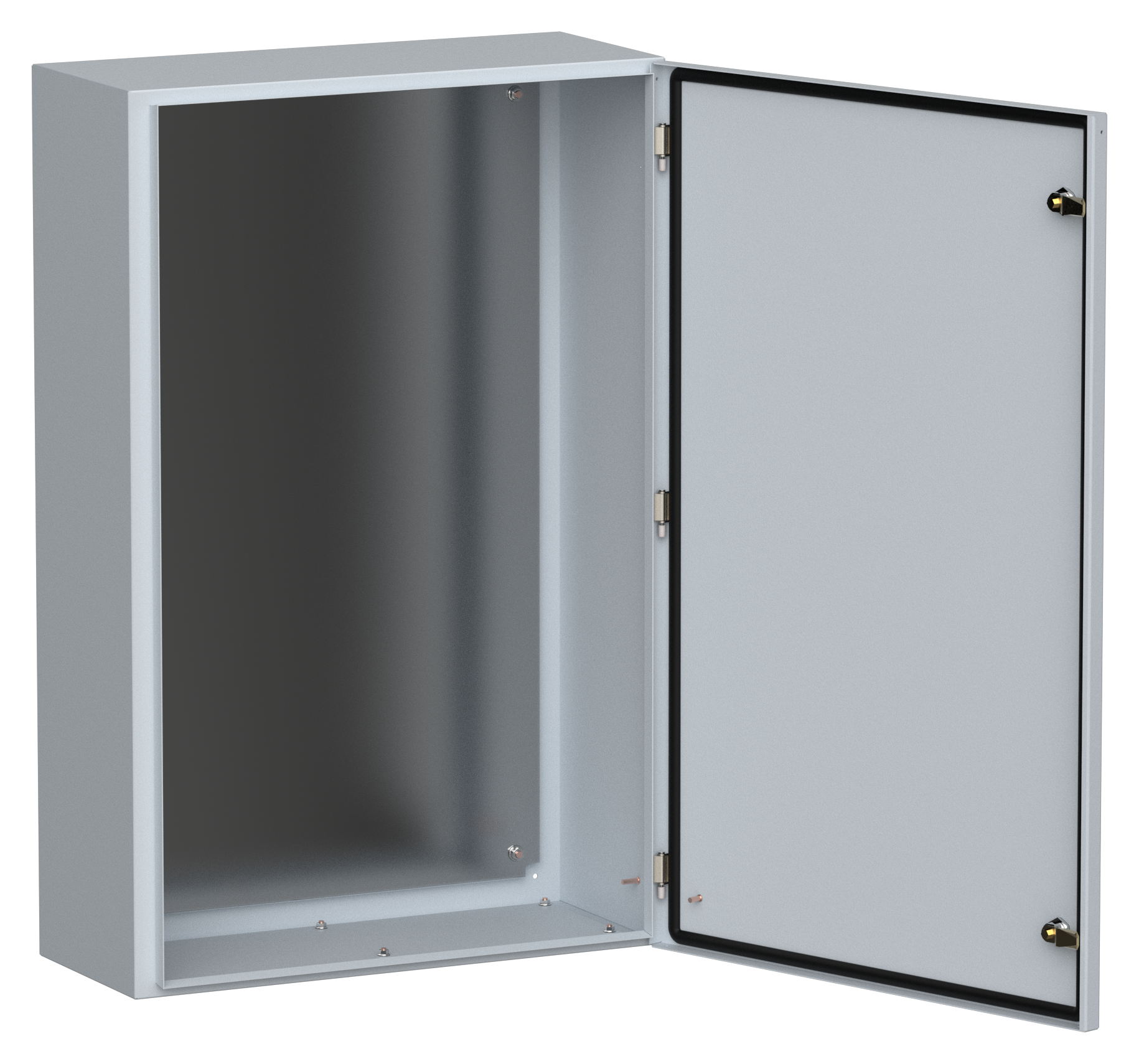

Корпус металлический ЩМП-5-0 (1000х650х285мм) У2 IP54 IEK
ИсточникКаталог IEK
КлассификацияEC000058
ДанныеНормализованы
Проверенный инженерный маршрут
Купить на tehpst.ru
Этот товар есть в каталоге tehpst.ru — основного сайта компании «Техпоставка». Цена и наличие указаны на его карточке.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина650 мм
Высота1000 мм
Глубина285 мм
Вес34,8 кг
Номинальный ток630 А
Толщина стенки шкафа1.4 мм
Замены и аналоги
Все варианты: 8
Рекомендовано производителем
TITAN 3 Корпус металлический навесной ЩМП-100.60.30 У2 IP54 IEK
IEK · артикул TI3-10-N-100-060-030-54
Рекомендовано производителем
TITAN 3 Корпус металлический навесной ЩМП-100.80.30 У2 IP54 IEK
IEK · артикул TI3-10-N-100-080-030-54
Описание и назначение
Сварной металлический корпус со съемной монтажной панелью повышенной степени защиты IP54. Используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000058.
Условия эксплуатации и безопасность 2
| Степень защиты - IP | IP54 |
|---|---|
| Климатическое исполнениеданные поставщика | У2 |
Электрические и световые параметры 1
| Номинальный ток | 630 А |
|---|
Материалы и конструкция 3
| Номер цвета RAL | 7035 |
|---|---|
| Защитное покрытие поверхности | Полиэфирная порошковая краска |
| Материал корпуса | Сталь |
Монтаж и подключение 3
| Тип монтажа | Поверхностного монтажа |
|---|---|
| С монтажной платой | Да |
| Вид установкиданные поставщика | Навесной, напольный |
Классификация и назначение 3
| Тип крышки | Закрытого типа (закрывающаяся) |
|---|---|
| Тип дверцы - люка | Одинарный/единичный |
| Форма крышки | Закрытого типа (закрывающаяся) |
Прочие характеристики 6
| Ввод кабеля | Снизу |
|---|---|
| Возможно расширение | Нет |
| Количество вводов | 1 |
| Наличие замка в двериданные поставщика | Да |
| Угол открытия двериданные поставщика | 105 ° |
| Фактура поверхностиданные поставщика | Шагрень |
Размеры и упаковка
Изделие
| Ширина | 650 мм |
|---|---|
| Высота | 1000 мм |
| Глубина | 285 мм |
| Вес | 34,8 кг |
| Толщина стенки шкафа | 1.4 мм |
| Толщина двери или крышки шкафа | 1,4 мм |
| Толщина металладанные поставщика | 1,4 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ГОФРОКОРОБ | 1 шт | 0.295 × 0.665 × 1.015 м | 36 | 0.201495 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 1 шт | 1.01 × 0.665 × 0.3 м | 36 | 0.201495 |
-
Базовая единица ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.295 × 0.665 × 1.015 м
- Вес, кг
- 36
- Объём, м³
- 0.201495
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 1.01 × 0.665 × 0.3 м
- Вес, кг
- 36
- Объём, м³
- 0.201495
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 11; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 5
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Аналог бренда
Корпус металлический ЩМП-5-0 (1000х650х285мм) У2 IP54 RAL 3020 IEK
IEK · артикул IND-YKM40-05-54
Аналог бренда
TITAN 3 Корпус металлический навесной ЩМП-100.60.30 У2 IP54 IEK
IEK · артикул TI3-10-N-100-060-030-54
Аналог бренда
TITAN 3 Корпус металлический навесной ЩМП-100.80.30 У2 IP54 IEK
IEK · артикул TI3-10-N-100-080-030-54
Аналог бренда
Корпус металлический ЩМП-5-0 (1000х650х285мм) У2 IP54 прозрачная дверь IEK
IEK · артикул YKM11-05-54-1
Аналог бренда
PRO Корпус металлический ЩМП-5-2 (1000х650х285мм) У1 IP54 (артикул замены YKM40-05-54; TI5-10-N-100-060-030-66) IEK
IEK · артикул YKM42-05-54-P
Техподбор
Аналоги по техническим характеристикам 3
Подобрано автоматически: технические характеристики сопоставлены по стандарту ETIM. Среди вариантов есть модели других брендов. Перед заказом сверьте исполнение, подключение и монтаж.
Похожие по характеристикам
Совпадает большая часть характеристик. Правила замены для этого вида товаров ещё не заданы, поэтому сверьте параметры.
Техподбор
Количество вводов (EF003593): 1 → 3
Корпус металлический ЩМП-5-3 76 У2 IP54 LIGHT IEK
IEK · артикул YKM40-05-54-L · совпадение 90%
Важные отличия: Вес (EF000167): 34,8 кг → 34,23 кгКоличество вводов (EF003593): 1 → 3
Техподбор
Высота (EF000040): 1000 мм → 1400 мм
Корпус металлический ЩМП-7-0 (1400х650х285мм) У2 IP54 IEK
IEK · артикул YKM40-07-54 · совпадение 90%
Важные отличия: Вес (EF000167): 34,8 кг → 46,6 кгВысота (EF000040): 1000 мм → 1400 мм
ТехподборДругой бренд
Номинальный ток (EF006154): 630 → ≤ 630
Корпус металлический ЩМП-5-0 (1000х650х285мм) У2 IP54 GENERICA
GENERICA · артикул YKM40-05-54-G · совпадение 88%
Важные отличия: Вес (EF000167): 34,8 кг → 34,23 кгНоминальный ток (EF006154): 630 → ≤ 630
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подобранные позиции 2
Проверить совместимость
KARAT Автоматический выключатель ВА47-29 3P D 16А 4,5кА IEK
IEK · артикул MVA20-3-016-D
