TITAN 3 Корпус металлический навесной ЩМП-40.30.15 У2 IP54 IEK
IEK · артикул TI3-10-N-040-030-015-54
Изображение может отличаться от конкретного исполнения.
IEK

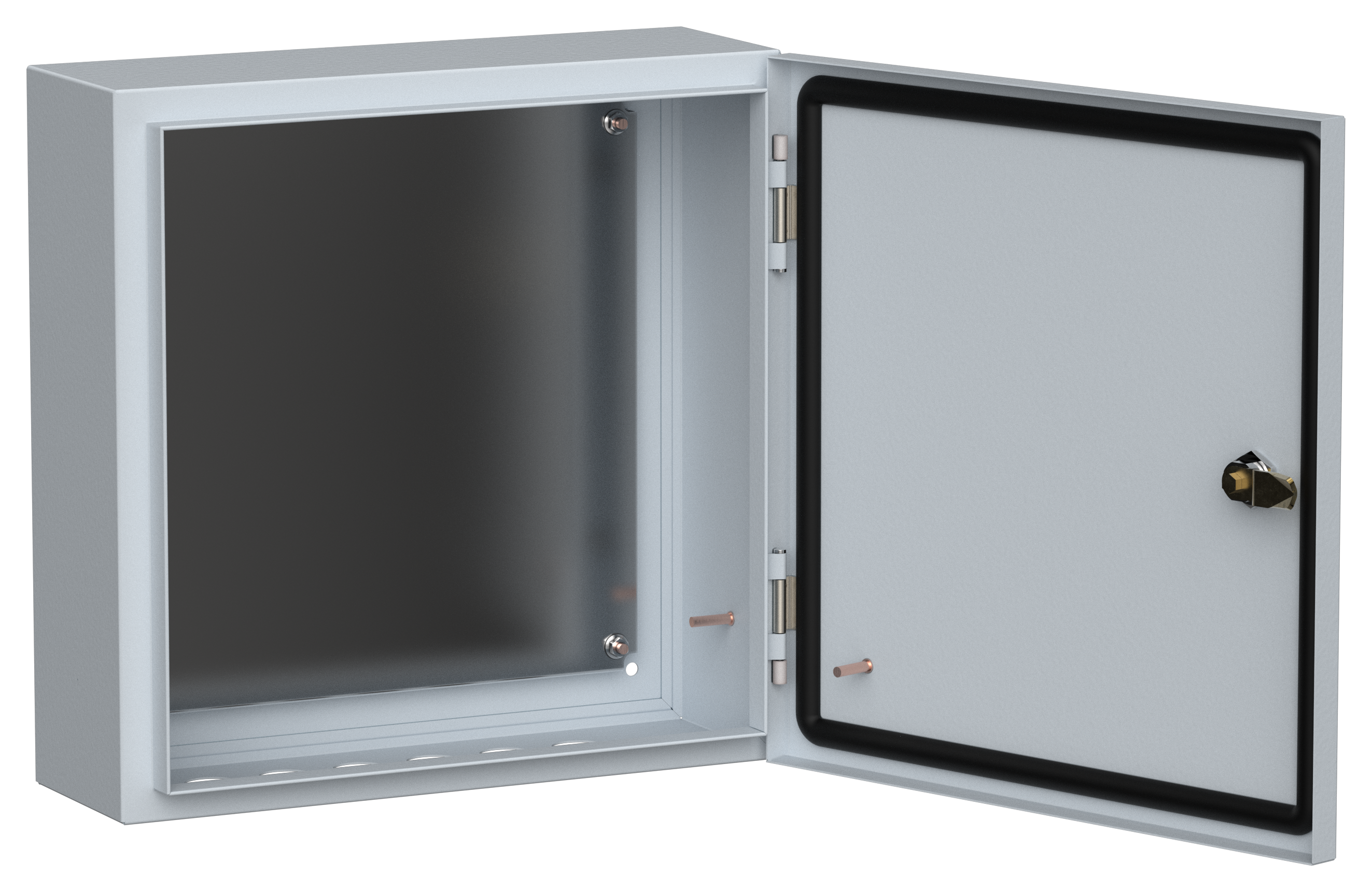

Корпус металлический ЩМП-4.4.1-0 (400х400х150мм) У2 IP54 IEK
ИсточникКаталог IEK
КлассификацияEC000058
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажаПоверхностного монтажа
Ширина400
Высота400
Глубина150
Номер цвета RAL7035
С монтажной платойДа
Защитное покрытие поверхностиПолиэфирная порошковая краска
Вес8,7
Описание и назначение
Сварной металлический корпус со съемной монтажной панелью повышенной степени защиты IP54. Используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Степень защиты - IPEF005474 | IP54 |
|---|---|
| Климатическое исполнениеданные поставщика | У2 |
Электрические и световые параметры 1
| Номинальный токEF006154 | 630 |
|---|
Материалы и конструкция 3
| Номер цвета RALEF000116 | 7035 |
|---|---|
| Защитное покрытие поверхностиEF000139 | Полиэфирная порошковая краска |
| Материал корпусаEF001596 | Сталь |
Монтаж и подключение 3
| Тип монтажаEF000003 | Поверхностного монтажа |
|---|---|
| С монтажной платойEF000118 | Да |
| Вид установкиданные поставщика | Навесной, напольный |
Классификация и назначение 3
| Тип крышкиEF001135 | Закрытого типа (закрывающаяся) |
|---|---|
| Тип дверцы - люкаEF004464 | Одинарный/единичный |
| Форма крышкиEF009212 | Закрытого типа (закрывающаяся) |
Прочие характеристики 7
| Ввод кабеляEF000537 | Снизу |
|---|---|
| Возможно расширениеEF001088 | Нет |
| Количество вводовEF003593 | 6 |
| Количество модулейEF004427 | - |
| Наличие замка в двериданные поставщика | Да |
| Угол открытия двериданные поставщика | 105 ° |
| Фактура поверхностиданные поставщика | Шагрень |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 400 |
|---|---|
| ВысотаEF000040 | 400 |
| ГлубинаEF000049 | 150 |
| ВесEF000167 | 8,7 |
| Монтажная глубина - нишиEF000218 | - |
| Толщина стенки шкафаEF009170 | 1 |
| Толщина двери или крышки шкафаEF009171 | 1 |
| Толщина металладанные поставщика | 1 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ГОФРОКОРОБ | 1 шт | 0.16 × 0.415 × 0.415 м | 9 | 0.027224 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 1 шт | 0.41 × 0.415 × 0.16 м | 9 | 0.027224 |
-
Базовая единица ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.16 × 0.415 × 0.415 м
- Вес, кг
- 9
- Объём, м³
- 0.027224
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.41 × 0.415 × 0.16 м
- Вес, кг
- 9
- Объём, м³
- 0.027224
- EAN / GTIN
