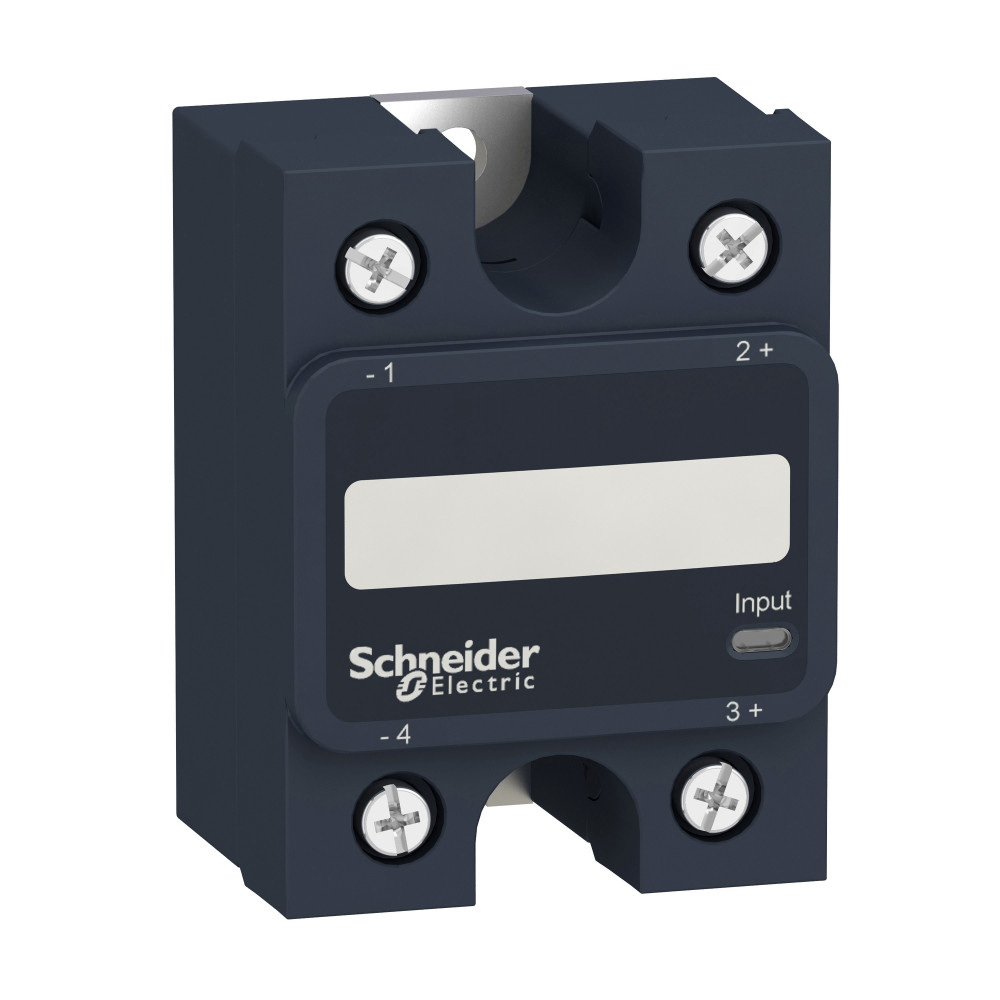

ТВЕРДОТ.РЕЛЕ,~90-280В, ~48-660 В, 50A
ИсточникКаталог Systeme Electric
КлассификацияEC002055
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение питания цепи управ Us AC 50 Гц90...280 В
Номин. напряжение питания цепи управления Us AC 60 Гц90...280 В
Рабочее напряжение48...660 В
Диапозон рабочего тока Ie при AC-150 А
Номинальный рабочий ток Ie на AC-5150 А
Тип напряжения управленияAC (перемен.)
Количество фаз1
Модульное исполнениеДа
Описание и назначение
<p>Твёрдотельное реле,~90-280В, ~48-660 В, 50A. серия продукта: Zelio Relay<br /> - тип устройства или его аксессуаров: полупроводниковое реле<br /> - поставляемое оборудование: тепловая подкладка<br /> - краткое название устройства: SSP1<br /> -1 фаза<br /> - тип контактов: 1 Н.О.<br /> - [In] номинальный ток: 50 А<br /> - тип полупроводникового выхода: выход SCR, переключатель нулевого напряжения. <br />Преимущества: Аппараты семейства Zelio просты в установке, благодаря заранее выполненным соединениям с вводами и выводами. Благодаря защите выводов от инверсии полярности, короткого замыкания и перенапряжения, а также за счет автоматического обнаружения разрывов замкнутых цепей, решения Zelio обеспечивают эффективность работы и надежность. <br />Применения: Промышленность и бытовая сфера: электрораспределительное оборудование в простых машинах, приводы и контроль процессов.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Рабочая температура окружающей средыданные поставщика | -40-80 °C |
|---|---|
| Степень защиты ipданные поставщика | IP20 |
| Температура окружающей среды при храненииданные поставщика | -40-125 °C |
Электрические и световые параметры 22
| Количество фазEF000351 | 1 |
|---|---|
| Номин напряжение питания цепи управ Us AC 50 ГцEF003978 | 90...280 В |
| Номин. напряжение питания цепи управления Us AC 60 ГцEF003979 | 90...280 В |
| Рабочее напряжениеEF003983 | 48...660 В |
| Диапозон рабочего тока Ie при AC-1EF006069 | 50 А |
| Тип напряжения управленияEF008242 | AC (перемен.) |
| Номинальный рабочий ток Ie на AC-51EF009488 | 50 А |
| Абсолютн. макс. напряжениеданные поставщика | 1200 В |
| Выходное напряжениеданные поставщика | 48...660 В |
| Категория перенапряженияданные поставщика | III |
| Макс. коммутируемое напряжениеданные поставщика | 10 В пер. ток выключение |
| Минимальное коммутируемое напряжениеданные поставщика | 90 В пер. ток включение |
| Мощность двигателя, л.с.данные поставщика | 0.75 лс 120 В AC 50/60Hz AC 2 лс 240 В AC 5 лс 480 В AC |
| Напряжение цепи управленияданные поставщика | 90...280 В пер. ток |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ выход к шкафу 6 кВ поступление-выход |
| номинальный токданные поставщика | 50 А |
| Пределы входного токаданные поставщика | 5-10 мА |
| Скачок токаданные поставщика | 625 А для 16.6 мс |
| Сопротивление изоляцииданные поставщика | 1000 МОм в 500 В постоянный ток |
| Ток нагрузкиданные поставщика | 0.15-50 А |
| Число фазданные поставщика | 1 фаза |
| Электрическая прочность изоляцииданные поставщика | 4 кВ Переменный ток для вход/выход 4 кВ Переменный ток для вход или выход |
Материалы и конструкция 2
| Модульное исполнениеEF001126 | Да |
|---|---|
| Тип полупроводникового выходаданные поставщика | выход SCR переключатель нулевого напряжения |
Монтаж и подключение 2
| Соединения – клеммыданные поставщика | винтовые зажимы: 0.2...3.3 мм², (AWG 24...AWG 12) С кабельным наконечником для вход винтовые зажимы: 0.5...5.26 мм², (AWG 20...AWG 10) С кабельным наконечником для выход винтовые зажимы: 0.2...3.3 мм² |
|---|---|
| Тип контактовданные поставщика | 1 Н.О. |
Механические характеристики 1
| Момент затяжкиданные поставщика | 1.5...1.7 Н.м для вход 2...2.2 Н.м для выход |
|---|
Классификация и назначение 4
| Серияданные поставщика | Harmony Relay |
|---|---|
| Стандартыданные поставщика | EN/IEC 60950-1 CSA C22.2 No 14-13 UL 508 EN/МЭК 62314 |
| Тип защитного устройстваданные поставщика | тип 1 - 40 А Миниатюрный автоматический выключатель - кривая B тип 2 - 32 А Миниатюрный автоматический выключатель - кривая B |
| Тип продуктаданные поставщика | полупроводниковое реле |
Прочие характеристики 18
| Переключение при прохождении через нулевую точкуEF011956 | Нет |
|---|---|
| Cos phiданные поставщика | 0.5-0.5 (с максимальной нагрузкой) |
| Dv/dtданные поставщика | 500 В/µs состояние "выключено" при максимальном напряжении |
| Maximum leakage currentданные поставщика | 1 мА состояние "выключено" |
| Время срабатыванияданные поставщика | 30 ms (выключение) 25 ms (включение) |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Данные о безопасности и надежностиданные поставщика | B10d = 1731395 MTTFd = 1875.9 лет |
| Дисбаланс вместимостиданные поставщика | 8 пФ для вход/выход |
| Комплектация изделияданные поставщика | изделие в сборе |
| Краткое название устройстваданные поставщика | SSP1 |
| Локальная индикацияданные поставщика | светодиод, зеленый для вход |
| Максимальное значение i²t для расплавления предохранителяданные поставщика | 1770 А²·с для 10 мс в 50 Гц половина цикла 1629 А²·с для 8.33 мс в 60 Гц половина цикла |
| Маркировкаданные поставщика | EAC UL CSA CE |
| Поставляемое оборудованиеданные поставщика | тепловая подкладка |
| Сертификатыданные поставщика | REACH CE RoHS UL CSA EAC |
| Степень загрязненияданные поставщика | 2 |
| Тепловая устойчивостьданные поставщика | 0.45 °C/Вт соединение со шкафом |
| Тепловой импедансданные поставщика | 0.48 °C-in²/Вт 25 фунт/кв.дюйм |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 89.2 г |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.065 × 0.048 × 0.038 см | 0.1019 | 0.00011856 | |
| TRANSPORTING | 30 шт. | 0.4 × 0.15 × 0.15 м | 3.232 | 0.009 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.065 × 0.048 × 0.038 см
- Вес, кг
- 0.1019
- Объём, м³
- 0.00011856
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 30 шт.
- Габариты
- 0.4 × 0.15 × 0.15 м
- Вес, кг
- 3.232
- Объём, м³
- 0.009
- EAN / GTIN
