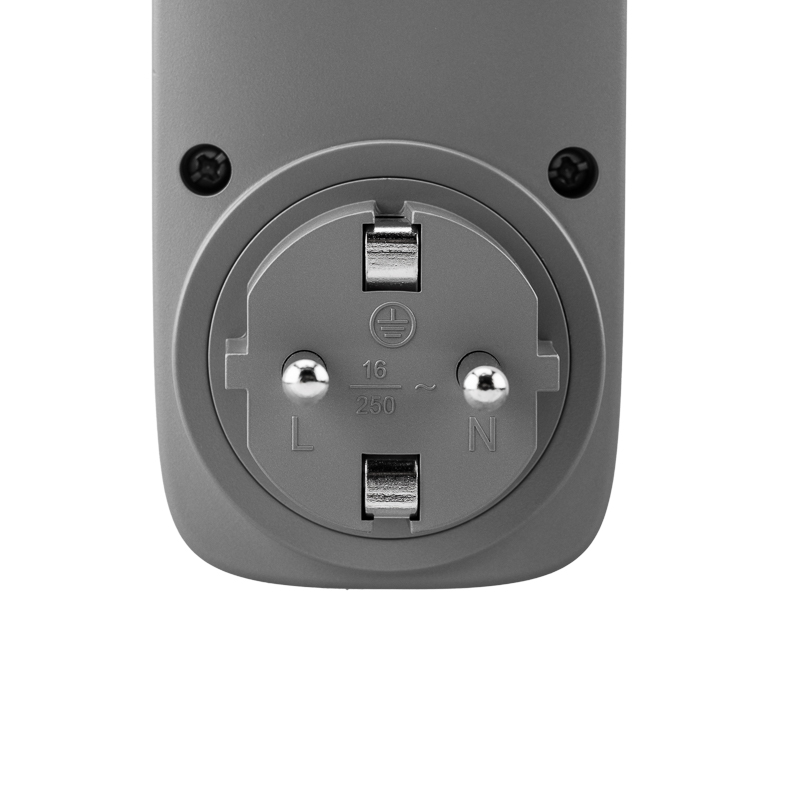

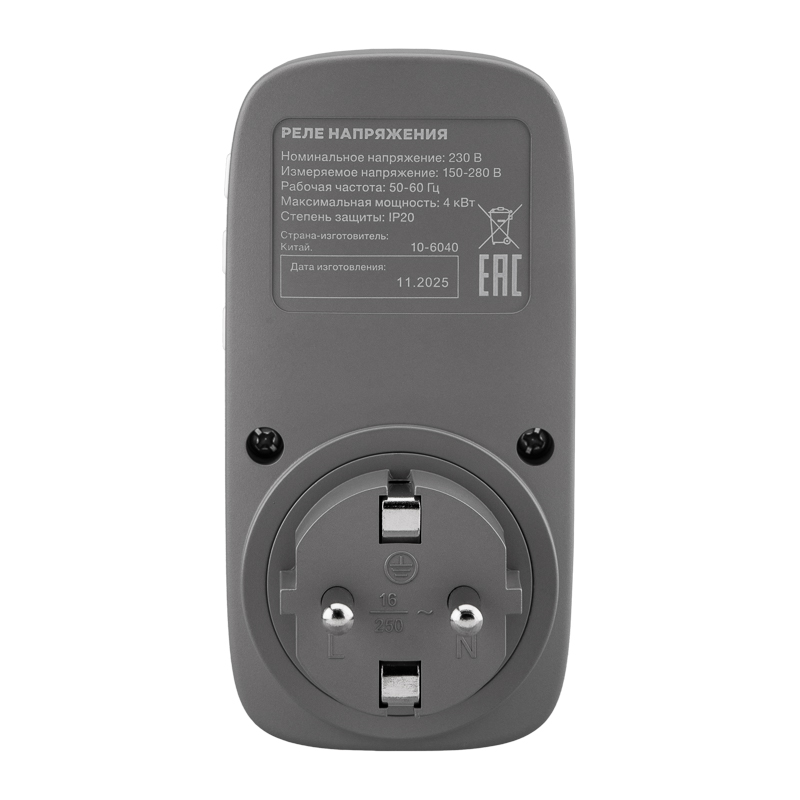

Реле напряжения «вилка-розетка» 16А
SDS_Group · артикул 10-6045
Изображение может отличаться от конкретного исполнения.
REXANT

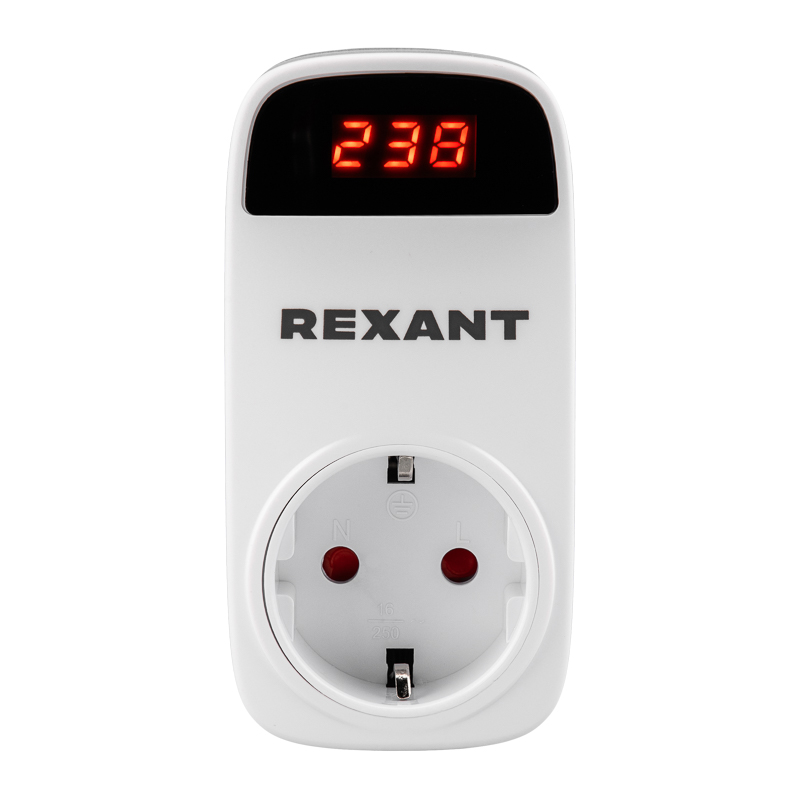

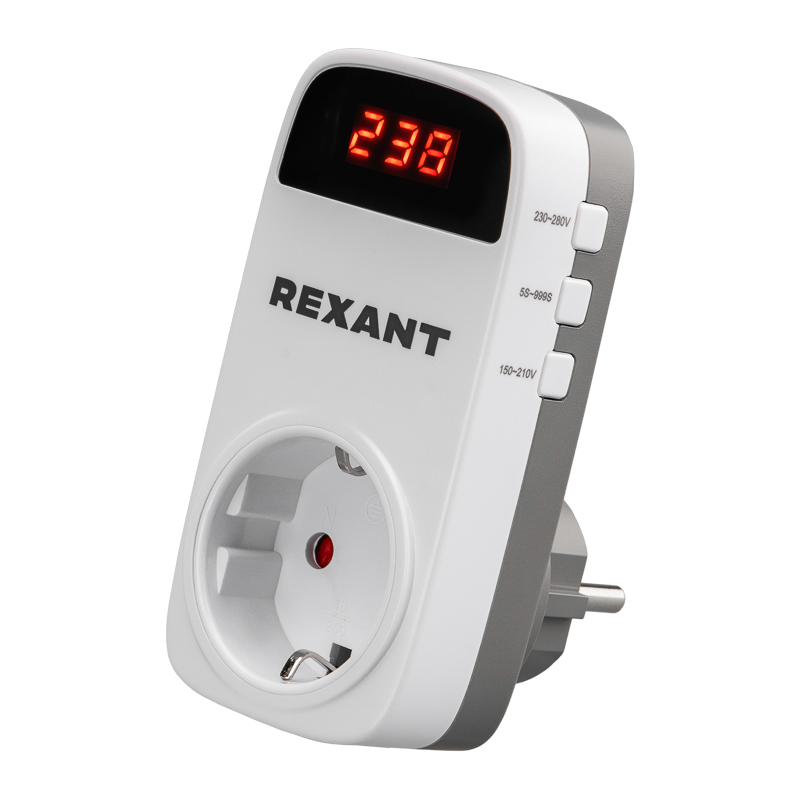

Реле напряжения «вилка-розетка» c дисплеем 16А
ИсточникКаталог SDS_Group
КлассификацияEC001438
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина53 мм
Высота116 мм
Глубина80 мм
Номин напряжение питания цепи управ Us AC 50 Гц230–0 В
Диапазон измеряемого напряжения №1150–210 В
Диапазон измеряемого напряжения №2230–280 В
Номин. коммутируем. ток16 А
Макс задержка на отключение0.3 сек.
Описание и назначение

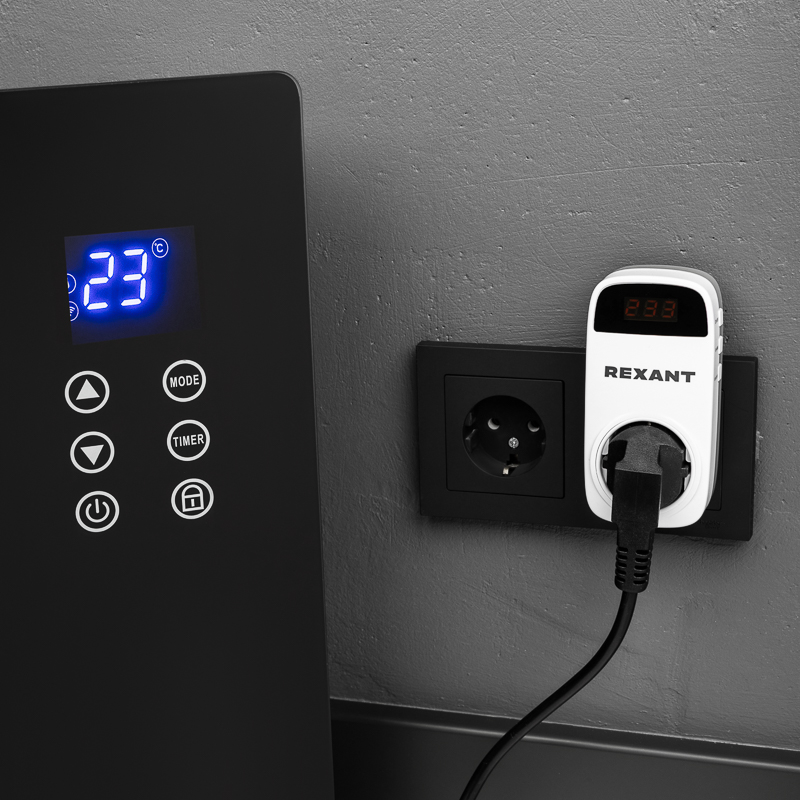

Реле напряжения предназначено для защиты подключенных к нему бытовых электроприборов от скачков напряжения и помех в сети.
Устройство автоматически отключает питание при выходе сетевого напряжения за заданные пределы и включает его после нормализации параметров сети. Функция задержки включения предотвращает повреждение оборудования вследствие повторных сбоев.

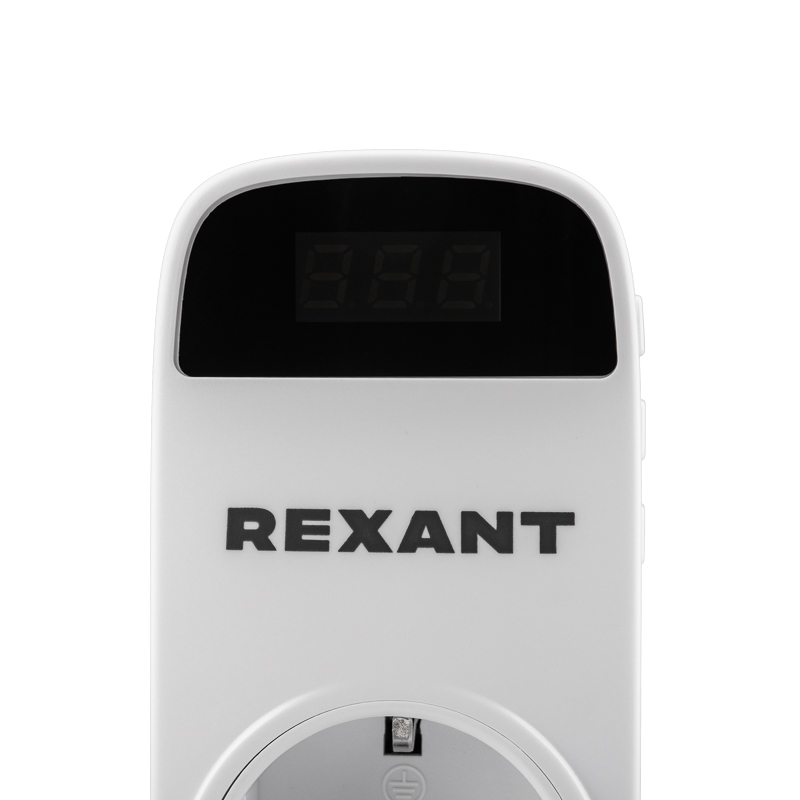

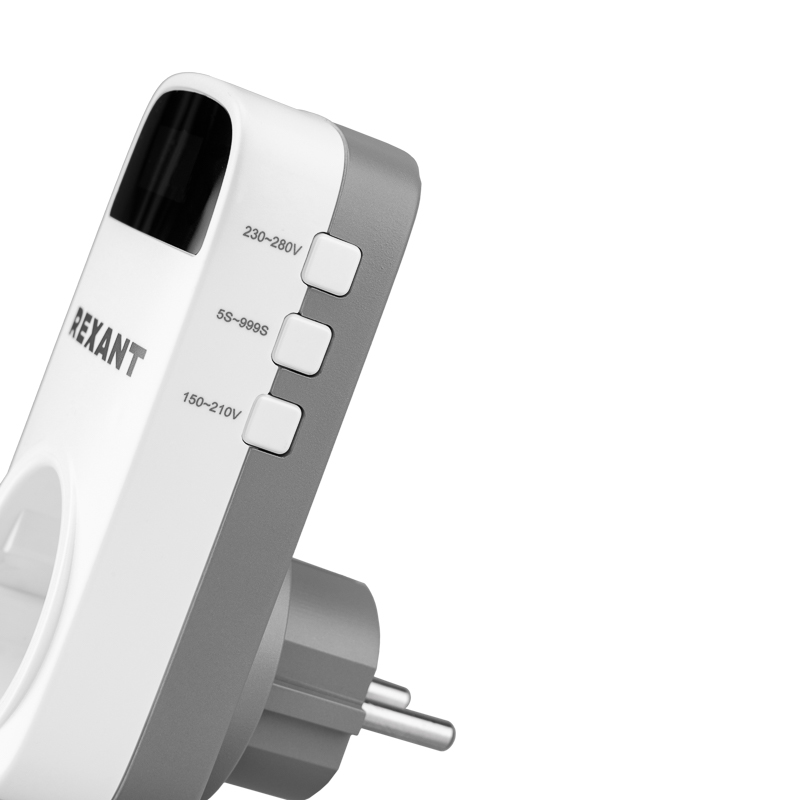

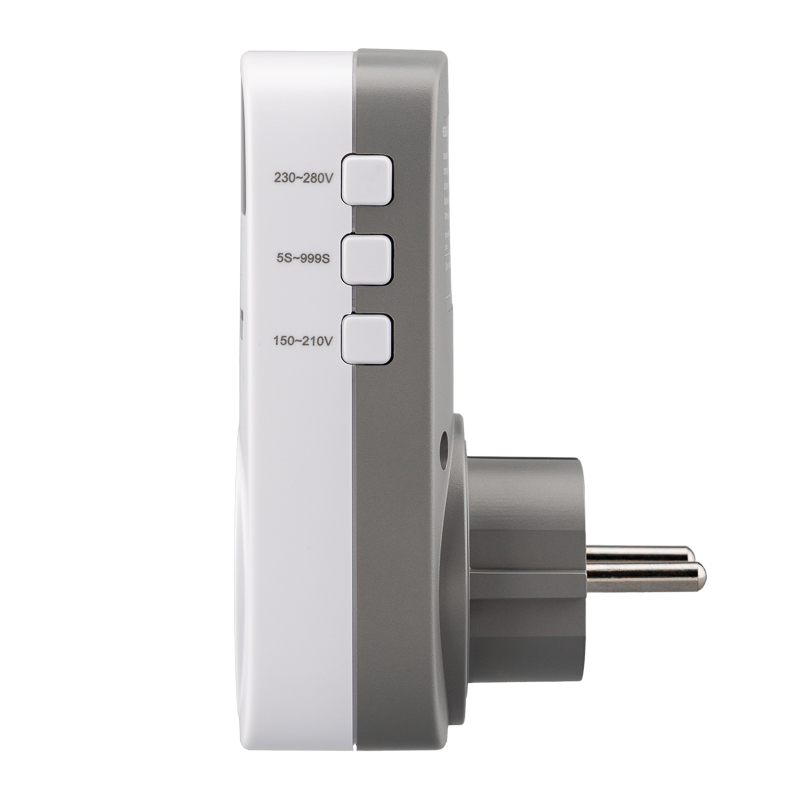

Реле программируется с помощью кнопок, которые находятся в боковой части корпуса. Настройки сохраняются в памяти устройства даже после отключения электроэнергии. Все необходимые параметры отображаются на LED-дисплее.

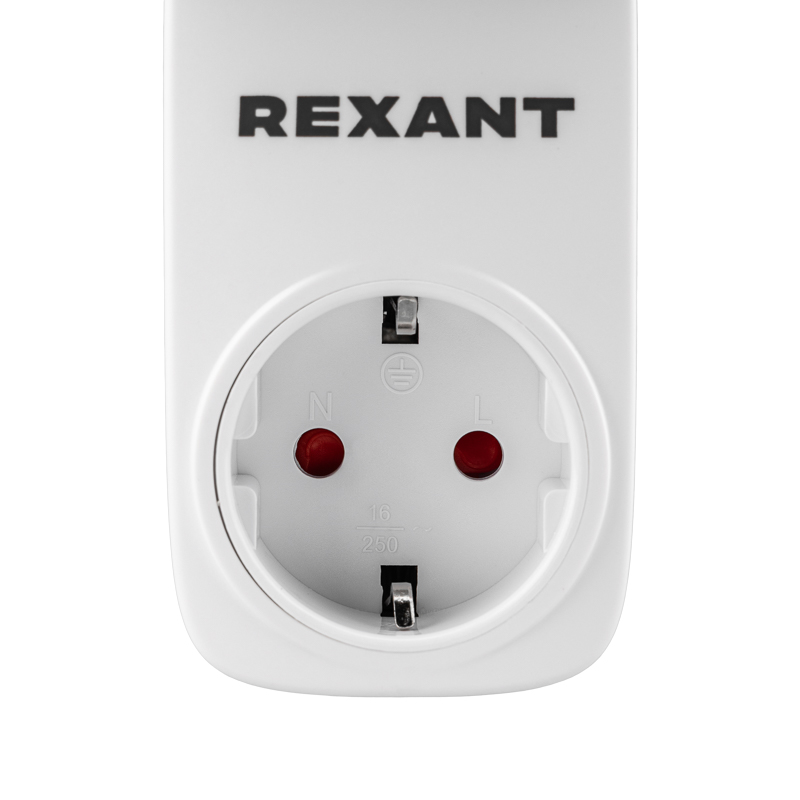

Прочный корпус из негорючего пластика и розетка с защитными шторками обеспечивают высокий уровень электробезопасности.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | 10–35 |
|---|---|
| Степень защиты (IP)EF005474 | IP20 |
Электрические и световые параметры 22
| Контроль мин однофазного напряженияEF003390 | Нет |
|---|---|
| Контроль мин трехфазного напряженияEF003391 | Нет |
| Контроль макс однофазного напряженияEF003392 | Нет |
| Контроль макс трехфазного напряженияEF003393 | Нет |
| Функция гистерезиса однофазного напряжEF003394 | Нет |
| Функция гистерезиса трехфазного напряжEF003395 | Нет |
| Контроль мин напряжения при постоян токеEF003396 | Нет |
| Контроль макс напряжения при постоян токеEF003397 | Нет |
| Функция гистерезиса для напряж при пост токеEF003398 | Нет |
| Тип измеряемого напряженияEF003399 | AC (перемен.) |
| Номин напряжение питания цепи управ Us AC 50 ГцEF003978 | 230–0 В |
| Диапазон измеряемого напряжения №1EF006134 | 150–210 В |
| Диапазон измеряемого напряжения №2EF006135 | 230–280 В |
| Номин. коммутируем. токEF006706 | 16 А |
| Тип напряжения управленияEF008242 | AC (перемен.) |
| Заземлениеданные поставщика | true |
| Измеряемое напряжениеданные поставщика | 150 - 280 В |
| Максимальная мощностьданные поставщика | 4 кВА |
| Максимальный ток нагрузкиданные поставщика | 16 А |
| Номинальное напряжениеданные поставщика | 230 В |
| Порог срабатывания по повышению напряжения сети (шаг 1В)данные поставщика | 230 - 280 В |
| Порог срабатывания по понижению напряжения сети (шаг 1В)данные поставщика | 150 - 210 В |
Материалы и конструкция 1
| ЦветEF000007 | Белый |
|---|
Монтаж и подключение 1
| Тип подключенияEF003961 | Разъемное (штепсельное) соединение |
|---|
Механические характеристики 1
| Со съемными зажимамиEF003340 | Нет |
|---|
Классификация и назначение 2
| Применениеданные поставщика | Контроль и защита электрических сетей от повышенно |
|---|---|
| Серияданные поставщика | Реле напряжения |
Прочие характеристики 7
| Макс задержка на отключениеEF008191 | 0.3 сек. |
|---|---|
| Время задержки включенияданные поставщика | 5 - 999 с |
| Время срабатывания защиты не болееданные поставщика | 0.3 с |
| Дисплейданные поставщика | true |
| Защитные шторкиданные поставщика | false |
| Индикацияданные поставщика | true |
| Максимальная поглощаемая энергия импульсной помехиданные поставщика | 90 Дж |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 53 мм |
|---|---|
| ВысотаEF000040 | 116 мм |
| ГлубинаEF000049 | 80 мм |
| Высота изделияданные поставщика | 8 см в единицах производителя |
| Длина изделияданные поставщика | 5.3 см |
| Ширина изделияданные поставщика | 11.6 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица упак (1 шт) | 1 шт | 16.1 × 13.5 × 6.2 см | 0.156 | 0.001 | |
| Групповая упаковка кор. (80 шт) | 80 шт | 51.3 × 35.4 × 35.6 см | 13.313 | 0.065 | |
| Групповая упаковка упак. (20 шт) | 20 шт | 49.2 × 23.9 × 22.1 см | 3.404 | 0.026 |
-
Базовая единица упак (1 шт)
- В упаковке
- 1 шт
- Габариты
- 16.1 × 13.5 × 6.2 см
- Вес, кг
- 0.156
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор. (80 шт)
- В упаковке
- 80 шт
- Габариты
- 51.3 × 35.4 × 35.6 см
- Вес, кг
- 13.313
- Объём, м³
- 0.065
- EAN / GTIN
-
Групповая упаковка упак. (20 шт)
- В упаковке
- 20 шт
- Габариты
- 49.2 × 23.9 × 22.1 см
- Вес, кг
- 3.404
- Объём, м³
- 0.026
- EAN / GTIN
