Schneider Electric

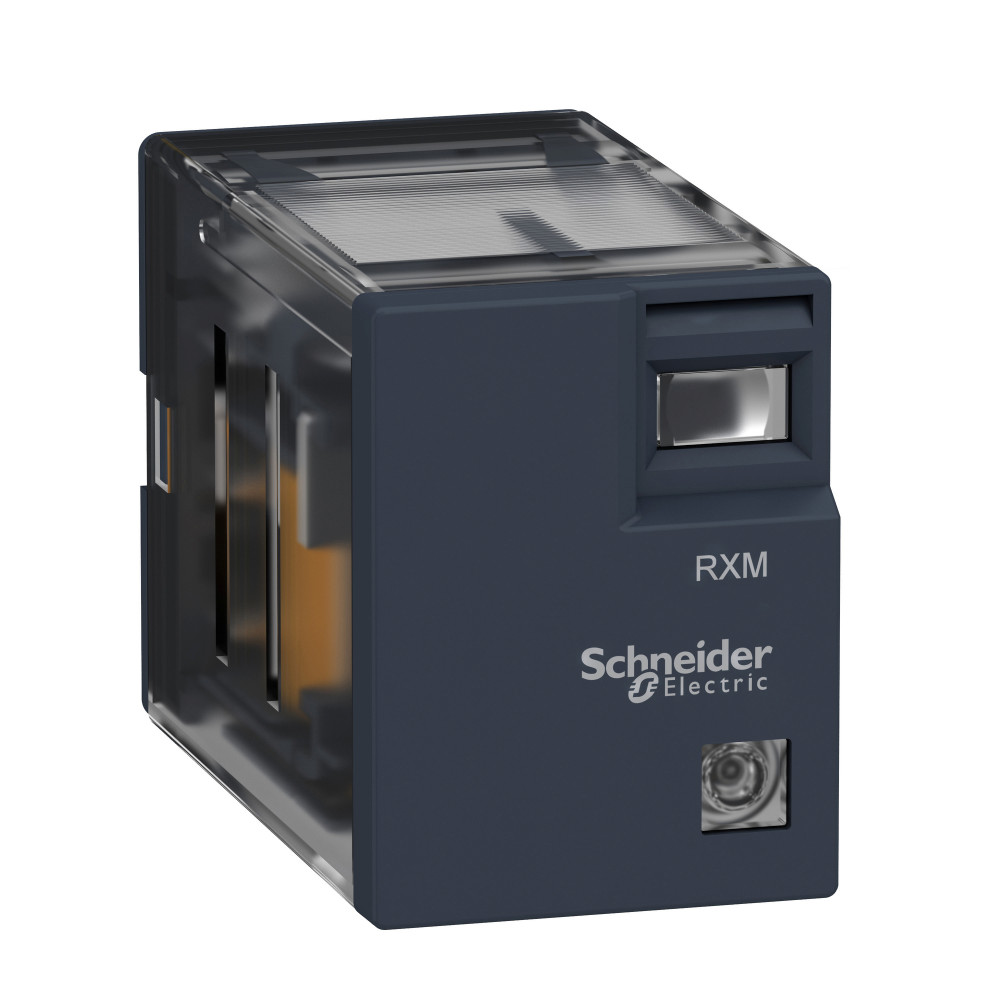

Реле электромех., 4 с/о, =24 в, LED, 3A
ИсточникКаталог Systeme Electric
КлассификацияEC001437
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу RXM4LB2BD.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток3 А
Ширина21 мм
Высота27 мм
Глубина46 мм
Номин напряж питания цепи управ Us пост тока DC24...24 В
ПолюсностьСвободная полюсность
Замены и аналоги
Техподбор · похожий по характеристикам · совпадение 84%
Реле электромехан., 4 с/о, 230 в, 3A
Schneider Electric · артикул RXM4LB1P7
Техподбор · похожий по характеристикам · совпадение 81%
Реле 4 CO слаботочн 24В пост тока
Schneider Electric · артикул RXM4GB1BD
Описание и назначение
Миниатюрное штепсельное реле
Преимущества: Аппараты семейства Zelio просты в установке, благодаря заранее выполненным соединениям с вводами и выводами. Благодаря защите выводов от инверсии полярности, короткого замыкания и перенапряжения, а также за счет автоматического обнаружения разрывов замкнутых цепей, решения Zelio обеспечивают эффективность работы и надежность.
Применения: Промышленность и бытовая сфера: электрораспределительное оборудование в простых машинах, приводы и контроль процессов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC001437.
Условия эксплуатации и безопасность 6
| Степень защиты - IP | IP40 |
|---|---|
| Механическая износостойкостьданные поставщика | 10000000 циклы |
| Рабочая температура окружающей средыданные поставщика | -40-55 °C |
| Степень защиты ipданные поставщика | IP40 в соответствии с EN/IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
| Электрическая износостойкостьданные поставщика | 100000 циклы для резистивные загрузка |
Электрические и световые параметры 20
| Номин ток | 3 А |
|---|---|
| Полюсность | Свободная полюсность |
| Тип управления или переключения | Моностабильное |
| Номин напряж питания цепи управ Us пост тока DC | 24...24 В |
| Тип напряжения управления | DC (постоян.) |
| ] условный тепловой ток в закрытом корпусданные поставщика | 3 А в -40-55 °C |
| Макс. коммутируемое напряжениеданные поставщика | 250 В Переменный ток 28 В Постоянный ток (DC) |
| Минимальное коммутируемое напряжениеданные поставщика | 17 В |
| Минимальный коммутируемый токданные поставщика | 10 мА |
| напряжение цепи управленияданные поставщика | 24 В |
| напряжение цепи управленияданные поставщика | 24 В пост. ток в единицах производителя |
| номинальное напряжение изоляцииданные поставщика | 250 В в соответствии с IEC |
| номинальный рабочий токданные поставщика | 3 А (AC-1/DC-1) нет в соответствии с IEC 1.5 А (AC-1/DC-1) Н.З. в соответствии с IEC |
| номинальный токданные поставщика | 3 А в единицах производителя |
| Порог напряжения отпусканияданные поставщика | >= 0,1 Uc Постоянный ток (DC) |
| Пределы номинального рабочего напряженияданные поставщика | 19.2...26.4 V Постоянный ток (DC) |
| Среднее сопротивлениеданные поставщика | 640 Ом в 23 °C +/- 10 % |
| Тип управленияданные поставщика | без кнопки |
| Ток нагрузкиданные поставщика | 3 А в 250 В Переменный ток 3 А в 28 V Постоянный ток (DC) |
| Электрическая прочность изоляцииданные поставщика | 2000 В Переменный ток между катушкой и контактом с стандартная изоляция изоляция 2000 В Переменный ток между полюсами с стандартная изоляция изоляция 1000 В Переменный ток между контактами с микровыкл |
Материалы и конструкция 2
| Материал контактовданные поставщика | серебряный сплав (Ag/Ni) |
|---|---|
| Минимальная партия для продажиданные поставщика | 10 |
Монтаж и подключение 6
| С перекидными контактами | Нет |
|---|---|
| Тип переключающих контактов | Прочее |
| Тип подключения | Прочее |
| Количество переключающих контактов | 4 |
| Работа контактовданные поставщика | стандарт |
| Тип контактовданные поставщика | 4 переключающ. |
Механические характеристики 2
| Со съемными зажимами | Нет |
|---|---|
| Ударопрочностьданные поставщика | 30 gn для размыкание в соответствии с EN/IEC 60068-2-27 10 gn для замыкание в соответствии с EN/IEC 60068-2-27 |
Классификация и назначение 3
| Категория защитыданные поставщика | RT I |
|---|---|
| Стандартыданные поставщика | EN/МЭК 61810-1 (ред. 2) CE |
| Тип продуктаданные поставщика | втычное реле |
Прочие характеристики 19
| В комплекте с розеткой | Да |
|---|---|
| Со светодиодной (LED) индикацией | Нет |
| Виброустойчивостьданные поставщика | 3 gn, амплитуда = +/- 1 mm (f = 10-50 Гц)рабочая в соответствии с EN/IEC 60068-2-6 6 gn, амплитуда = +/- 1 mm (f = 10-50 Гц)неработающий в соответствии с EN/IEC 60068-2-6 |
| Время работыданные поставщика | 20 мс между снятием напряжения с катушки и замыканием конта 20 мс между подачей напряжения на катушку и замыканием конт |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Данные о безопасности и надежностиданные поставщика | B10d = 100000 |
| Код совместимостиданные поставщика | RXM |
| Коэффициент использованияданные поставщика | 0.2 |
| Краткое название устройстваданные поставщика | RXM |
| Макс. коммутационная способностьданные поставщика | 750 VA Переменный ток 84 W Постоянный ток (DC) |
| Минимальная коммутационная способностьданные поставщика | 170 mW |
| Название серииданные поставщика | миниатюрный |
| номинальное импульсное выдерживаемое наданные поставщика | 2.5 кВ в течение 1,2/50 мкс в соответствии с МЭК 61810-7 |
| Подавление помех катушкойданные поставщика | без |
| Рабочее положениеданные поставщика | любое положение |
| Светодиодный индикатор состоянияданные поставщика | с |
| Средн. потребление катушки в втданные поставщика | 0.9 Вт, Постоянный ток (DC) |
| Степень загрязненияданные поставщика | 2 |
| Уровни тестированияданные поставщика | уровень А |
Размеры и упаковка
Изделие
| Ширина | 21 мм |
|---|---|
| Высота | 27 мм |
| Глубина | 46 мм |
| Вес неттоданные поставщика | 0.034 кг |
| Общая высота cadданные поставщика | 27 мм 46 мм |
| Общая ширина cadданные поставщика | 21 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.045 × 0.03 × 0.02 см | 0.0355 | 2.7e-05 | |
| Групповая упаковка | 10 шт. | 0.128 × 0.104 × 0.034 см | 0.393 | 0.0004526 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.045 × 0.03 × 0.02 см
- Вес, кг
- 0.0355
- Объём, м³
- 2.7e-05
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 10 шт.
- Габариты
- 0.128 × 0.104 × 0.034 см
- Вес, кг
- 0.393
- Объём, м³
- 0.0004526
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 7; ниже показаны отобранные.
Техподбор
Аналоги по техническим характеристикам 3
Подобрано автоматически: технические характеристики сопоставлены по стандарту ETIM. Перед заказом сверьте исполнение, подключение и монтаж.
Похожие по характеристикам
Совпадает большая часть характеристик. Правила замены для этого вида товаров ещё не заданы, поэтому сверьте параметры.
Техподбор
Количество переключающих контактов (EF008257): 4 → 2
Реле электромех., 2 с/о, =24 в, LED, 5A
Schneider Electric · артикул RXM2LB2BD · совпадение 88%
Важные отличия: Номин ток (EF000001): 3 А → 5 АКоличество переключающих контактов (EF008257): 4 → 2
Техподбор
Со светодиодной (LED) индикацией (EF005950): Нет → Да
Реле электромехан., 4 с/о, 230 в, 3A
Schneider Electric · артикул RXM4LB1P7 · совпадение 84%
Важные отличия: Тип напряжения управления (EF008242): DC (постоян.) → AC (перемен.)Со светодиодной (LED) индикацией (EF005950): Нет → Да
Техподбор
Глубина (EF000049): 46 мм → 55 мм
Со светодиодной (LED) индикацией (EF005950): Нет → Да
Реле 4 CO слаботочн 24В пост тока
Schneider Electric · артикул RXM4GB1BD · совпадение 81%
Важные отличия: Тип подключения (EF003961): Прочее → Разъемное (штепсельное) соединениеГлубина (EF000049): 46 мм → 55 мм
Со светодиодной (LED) индикацией (EF005950): Нет → Да
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подобранные позиции 4
Проверить совместимость
Реле электромех., 4 с/о, 230 в, LED, 3A
Schneider Electric · артикул RXM4LB2P7
