КОНТАКТОР.3Р,9A,НО+НЗ,24V-,ОГРАН.
Systeme Electric · артикул LC1D09BD
Изображение может отличаться от конкретного исполнения.
Schneider Electric

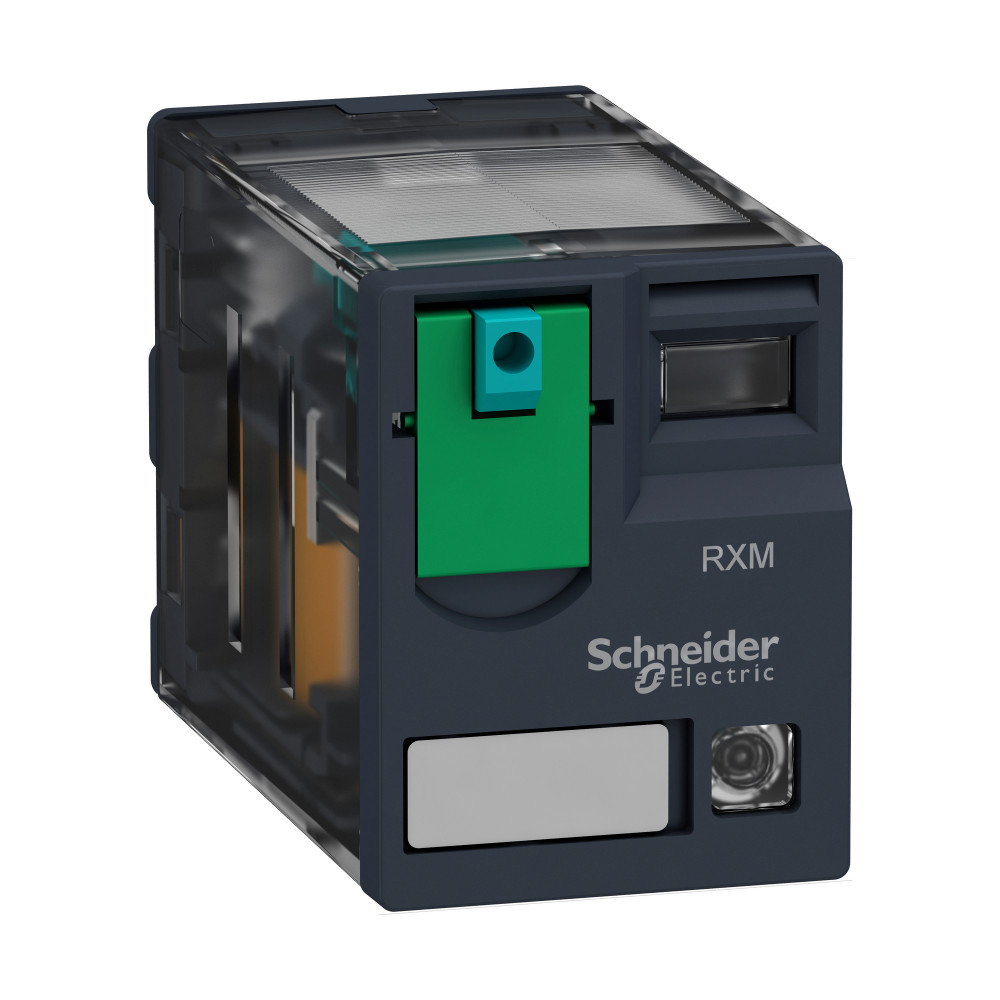

РЕЛЕ 3 CO СВЕТОДИОД 24В ПОСТ ТОКА
ИсточникКаталог Systeme Electric
КлассификацияEC001437
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток10 А
Ширина21 мм
Высота27 мм
Глубина55 мм
Номин напряж питания цепи управ Us пост тока DC24...24 В
ПолюсностьСвободная полюсность
Тип управления или переключенияМоностабильное
Тип переключающих контактовПрочее
Описание и назначение
<p>Миниатюрное штепсельное реле <br />Преимущества: Аппараты семейства Zelio просты в установке, благодаря заранее выполненным соединениям с вводами и выводами. Благодаря защите выводов от инверсии полярности, короткого замыкания и перенапряжения, а также за счет автоматического обнаружения разрывов замкнутых цепей, решения Zelio обеспечивают эффективность работы и надежность. <br />Применения: Промышленность и бытовая сфера: электрораспределительное оборудование в простых машинах, приводы и контроль процессов.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Степень защиты - IPEF005474 | IP40 |
|---|---|
| Механическая износостойкостьданные поставщика | 10000000 циклы |
| Рабочая температура окружающей средыданные поставщика | -40-55 °C |
| Степень защиты ipданные поставщика | IP40 в соответствии с EN/IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
| Электрическая износостойкостьданные поставщика | 100000 циклы для резистивные нагрузка |
Электрические и световые параметры 17
| Номин токEF000001 | 10 А |
|---|---|
| ПолюсностьEF003355 | Свободная полюсность |
| Тип управления или переключенияEF003356 | Моностабильное |
| Номин напряж питания цепи управ Us пост тока DCEF003980 | 24...24 В |
| Тип напряжения управленияEF008242 | DC (постоян.) |
| ] условный тепловой ток в закрытом корпуседанные поставщика | 10 А в -40-55 °C |
| Макс. коммутируемое напряжениеданные поставщика | 250 В в соответствии с IEC |
| Напряжение цепи управленияданные поставщика | 24 V пост. ток |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 4 кВ в течение 1,2/50 мкс |
| номинальное напряжение изоляцииданные поставщика | 250 В в соответствии с IEC 300 В в соответствии с CSA 300 В в соответствии с UL |
| номинальный рабочий токданные поставщика | 10 А в 28 V (Постоянного тока) нет в соответствии с IEC 10 А в 250 V (AC) нет в соответствии с IEC 5 А в 28 V (Постоянного тока) Н.З. в соответствии с IEC 5 А в 250 V (AC) Н.З. в соответствии с IEC 10 |
| Порог напряжения отпусканияданные поставщика | >= 0,1 Uc |
| Пределы номинального рабочего напряженияданные поставщика | 19.2...26.4 V постоянный ток |
| Среднее сопротивлениеданные поставщика | 650 Ом в 20 °C +/- 10 % |
| Ток нагрузкиданные поставщика | 10 А в 250 V переменный ток 10 А в 28 V постоянный ток |
| Электрическая прочность изоляцииданные поставщика | 1300 В переменный ток между контактами с микровыключение изоляция 2000 В переменный ток между катушкой и контактом с усиленный изоляция 2000 В переменный ток между полюсами с основной изоляция |
Материалы и конструкция 1
| Материал контактовданные поставщика | AgNi |
|---|
Монтаж и подключение 5
| С перекидными контактамиEF003357 | Да |
|---|---|
| Тип переключающих контактовEF003358 | Прочее |
| Тип подключенияEF003961 | Разъемное (штепсельное) соединение |
| Количество переключающих контактовEF008257 | 3 |
| Тип контактовданные поставщика | 3 переключающ. |
Механические характеристики 2
| Со съемными зажимамиEF003340 | Да |
|---|---|
| Ударопрочностьданные поставщика | 10 gn для в рабочем режиме 30 gn для неработающий |
Классификация и назначение 7
| Информация об исключениях по регламенту rohsданные поставщика | да |
|---|---|
| Категория защитыданные поставщика | RT I |
| Серия продуктаданные поставщика | Zelio Relay |
| Стандартыданные поставщика | EN/IEC 61810-1 CSA C22.2 № 14 UL 508 |
| Тип приводаданные поставщика | блокируемая тестовая кнопка |
| Тип продуктаданные поставщика | втычное реле |
| Форма выводаданные поставщика | плоский |
Прочие характеристики 29
| В комплекте с розеткойEF003359 | Да |
|---|---|
| Со светодиодной (LED) индикациейEF005950 | Нет |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Виброустойчивостьданные поставщика | 3 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)5 циклов в работе 5 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)5 циклов в нерабочем состоянии |
| Время работыданные поставщика | 20 мс |
| Время сбросаданные поставщика | 20 мс |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Данные о безопасности и надежностиданные поставщика | B10d = 100000 |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Код совместимостиданные поставщика | RXM |
| Комплектация изделияданные поставщика | механизм в сборе |
| Коэффициент использованияданные поставщика | 0,2 |
| Краткое название устройстваданные поставщика | RXM |
| Макс. коммутационная способностьданные поставщика | 2500 ВА/280 Вт |
| Минимальная коммутационная способностьданные поставщика | 170 mW в 10 мА, 17 В |
| Название серииданные поставщика | миниатюрный |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Профиль кругооборотаданные поставщика | N/A |
| Рабочее положениеданные поставщика | любое положение |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | X |
| Светодиодный индикатор состоянияданные поставщика | с |
| Сертификатыданные поставщика | UL CE CSA ГОСТ RoHS REACH Lloyd's |
| Средн. потребление катушки в втданные поставщика | 0.9 Вт |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Степень загрязненияданные поставщика | 2 |
| Уровни тестированияданные поставщика | уровень А |
| Экологическая отчетнстьданные поставщика | ENVPEP1511008EN |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 21 мм |
|---|---|
| ВысотаEF000040 | 27 мм |
| ГлубинаEF000049 | 55 мм |
| Общая высота cadданные поставщика | 82.8 мм 80.35 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.125 × 0.103 × 0.031 см | 0.037 | 0.00039912 | |
| Групповая упаковка | 10 шт. | 0.125 × 0.103 × 0.031 см | 0.406 | 0.00039912 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.125 × 0.103 × 0.031 см
- Вес, кг
- 0.037
- Объём, м³
- 0.00039912
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 10 шт.
- Габариты
- 0.125 × 0.103 × 0.031 см
- Вес, кг
- 0.406
- Объём, м³
- 0.00039912
- EAN / GTIN
