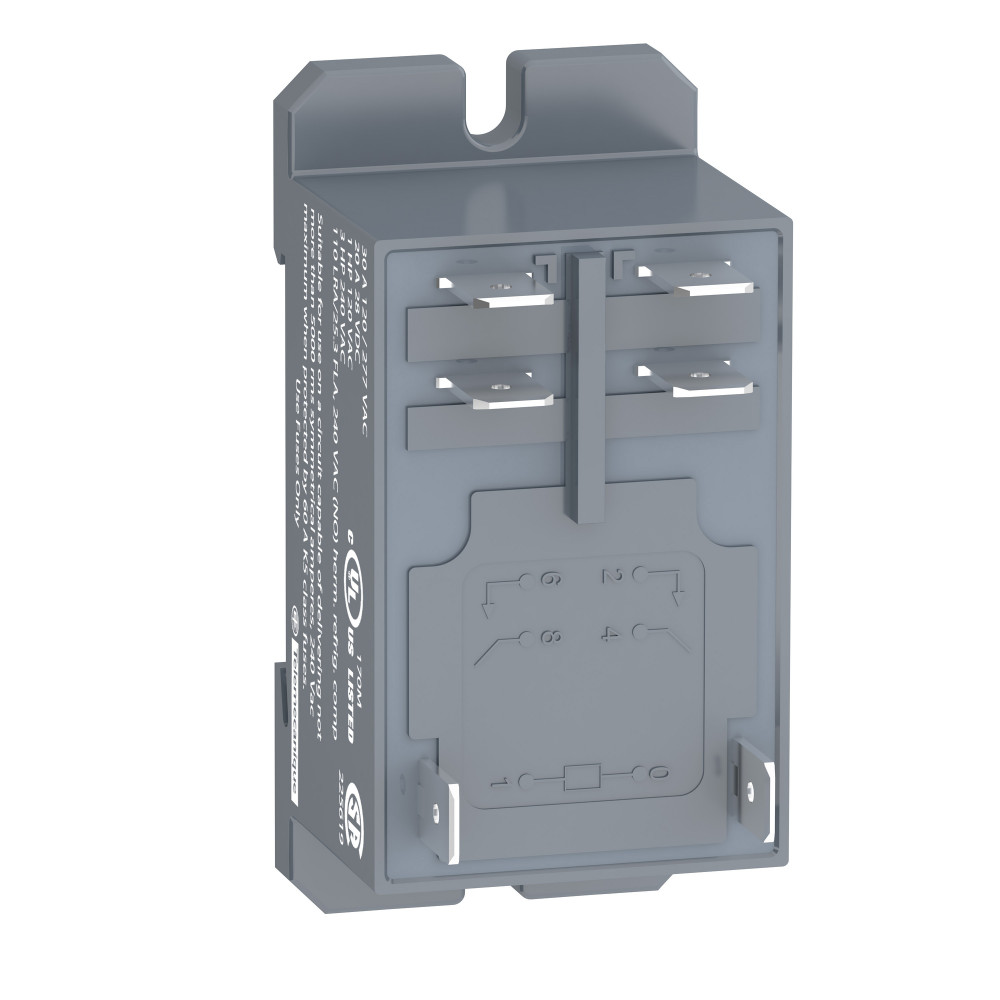

Изображение может отличаться от конкретного исполнения.
Schneider Electric
Реле 2 конт НО 24В пост тока
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу RPF2ABD.
tehpst.site не принимает заказы и не публикует складские остатки.Замены и аналоги
Все варианты: 4
Реле 2 перекидных конт 24В пост тока
Schneider Electric · артикул RPF2BBD
Реле RPF2AJD
Schneider Electric · артикул RPF2AJD
Описание и назначение
Это силовое реле для щитового крепления также систем отопления, вентиляции и кондиционирования воздуха. Можно выбрать необходимое количество контактов для цепей с большим номинальным током. Позволяет выбрать распределительный шкаф меньшего размера и в то же время повысить надежность машинного оборудования: можно монтировать это устройство практически везде. Предоставляет экономичное решение для реализации многих функций переключения и большое количество контактов. Универсальная конструкция, простой зажимной механизм, экономия пространства.
Преимущества: Аппараты семейства Zelio просты в установке, благодаря заранее выполненным соединениям с вводами и выводами. Благодаря защите выводов от инверсии полярности, короткого замыкания и перенапряжения, а также за счет автоматического обнаружения разрывов замкнутых цепей, решения Zelio обеспечивают эффективность работы и надежность.
Применения: Промышленность и бытовая сфера: электрораспределительное оборудование в простых машинах, приводы и контроль процессов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC001437.
Условия эксплуатации и безопасность 6
| Степень защиты - IP | IP40 |
|---|---|
| Механическая износостойкостьданные поставщика | 5000000 циклы |
| Рабочая температура окружающей средыданные поставщика | -40-55 °C |
| Степень защиты ipданные поставщика | IP40 в соответствии с EN/IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
| Электрическая износостойкостьданные поставщика | 100000 циклы для резистивные загрузка |
Электрические и световые параметры 18
| Номин ток | 30 А |
|---|---|
| Полюсность | Свободная полюсность |
| Тип управления или переключения | Моностабильное |
| Номин напряж питания цепи управ Us пост тока DC | 24...24 В |
| Тип напряжения управления | DC (постоян.) |
| ] условный тепловой ток в закрытом корпуседанные поставщика | 25 А в -40-55 °C реле устанавливаются в ряд вплотную 30 А в -40-55 °C зазор между двумя реле 13 мм |
| Макс. коммутируемое напряжениеданные поставщика | 250 В в соответствии с IEC |
| Минимальный коммутируемый токданные поставщика | 500 мА |
| Напряжение цепи управленияданные поставщика | 24 В пост. ток |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 4 кВ в течение 1,2/50 мкс |
| номинальное напряжение изоляцииданные поставщика | 250 В в соответствии с IEC 300 В в соответствии с UL |
| номинальный рабочий токданные поставщика | 30 А в 277 V (AC) нет в соответствии с UL 20 А в 28 V (Постоянного тока) нет в соответствии с UL 30 А в 250 В (AC) нет в соответствии с IEC 25 А в 28 V (Постоянного тока) нет в соответствии с IEC |
| Порог напряжения отпусканияданные поставщика | >= 0,1 Uc |
| Пределы напряжения цепи управленияданные поставщика | 19.2...26.4 В |
| Среднее сопротивлениеданные поставщика | 350 Ом в 20 °C +/- 10 % |
| Тип управленияданные поставщика | без блокируемой тестовой кнопки |
| Ток нагрузкиданные поставщика | 25 А в 28 V постоянный ток 30 А в 250 В Переменный ток |
| Электрическая прочность изоляцииданные поставщика | 2000 В Переменный ток между полюсами с основной изоляция 4000 В Переменный ток между катушкой и контактом с усиленный изоляция 1500 В Переменный ток между контактами с микровыключение изоляция |
Материалы и конструкция 1
| Материал контактовданные поставщика | контакт серебро - оксид олова |
|---|
Монтаж и подключение 6
| С перекидными контактами | Нет |
|---|---|
| Тип переключающих контактов | Двойной контакт |
| Тип подключения | Плоский штекерный разъем |
| Кол-во норм разомкнутых - НО контактов | 2 |
| Монтажная опораданные поставщика | DIN-рейка панель |
| Тип контактовданные поставщика | 2 Н.О. |
Механические характеристики 2
| Со съемными зажимами | Нет |
|---|---|
| Ударопрочностьданные поставщика | 10 gn для в рабочем режиме 30 gn для неработающий |
Классификация и назначение 4
| Категория защитыданные поставщика | RT II |
|---|---|
| Стандартыданные поставщика | CSA C22.2 № 14 UL 508 EN/IEC 61810-1 |
| Тип продуктаданные поставщика | втычное реле |
| Форма выводаданные поставщика | плоский |
Прочие характеристики 19
| В комплекте с розеткой | Да |
|---|---|
| Со светодиодной (LED) индикацией | Да |
| Виброустойчивостьданные поставщика | 3 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)5 циклов в работе 10 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)5 циклов в нерабочем состоянии |
| Время работыданные поставщика | 25 мс |
| Время сбросаданные поставщика | 25 мс |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Данные о безопасности и надежностиданные поставщика | B10d = 100000 |
| Код совместимостиданные поставщика | RPF |
| Комплектация изделияданные поставщика | изделие в сборе |
| Коэффициент использованияданные поставщика | 0.1 |
| Краткое название устройстваданные поставщика | RPF |
| Макс. коммутационная способностьданные поставщика | 7500 ВА/700 Вт |
| Минимальная коммутационная способностьданные поставщика | 6000 МВт 500 мА / 12 В для нет |
| Название серииданные поставщика | Power |
| Рабочее положениеданные поставщика | любое положение |
| Сертификатыданные поставщика | CSA CE ГОСТ UL |
| Средн. потреблениеданные поставщика | 1.7 Вт |
| Степень загрязненияданные поставщика | 3 |
| Уровни тестированияданные поставщика | уровень А |
Размеры и упаковка
Изделие
| Ширина | 33.7 мм |
|---|---|
| Высота | 68.5 мм |
| Глубина | 39.2 мм |
| Вес неттоданные поставщика | 0.082 кг |
| Общая высота cadданные поставщика | 39.2 мм 68.5 мм |
| Общая ширина cadданные поставщика | 33.7 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.198 × 0.145 × 0.045 м | 0.082 | 0.00129195 | |
| Групповая упаковка | 10 шт. | 0.198 × 0.145 × 0.045 м | 0.896 | 0.00129195 | |
| TRANSPORTING | 60 шт. | 0.4 × 0.3 × 0.15 м | 5.743 | 0.018 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.198 × 0.145 × 0.045 м
- Вес, кг
- 0.082
- Объём, м³
- 0.00129195
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 10 шт.
- Габариты
- 0.198 × 0.145 × 0.045 м
- Вес, кг
- 0.896
- Объём, м³
- 0.00129195
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 60 шт.
- Габариты
- 0.4 × 0.3 × 0.15 м
- Вес, кг
- 5.743
- Объём, м³
- 0.018
- EAN / GTIN
