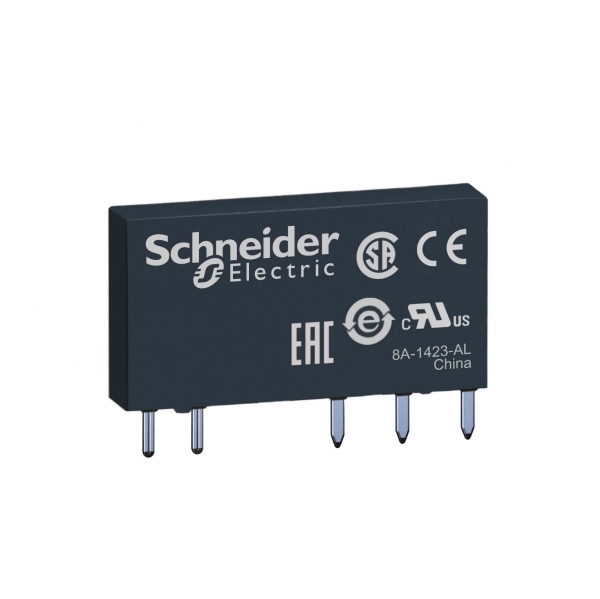

РЕЛЕ 1С/О 24В DC
Systeme Electric · артикул RSL1AB4BD
Изображение может отличаться от конкретного исполнения.
Schneider Electric
РЕЛЕ 1С/О 24В DC, СЛАБОТОЧНОЕ
ИсточникКаталог Systeme Electric
КлассификацияEC001437
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток6 А
Ширина5 мм
Высота28 мм
Глубина18.5 мм
Номин напряж питания цепи управ Us пост тока DC24...24 В
ПолюсностьСвободная полюсность
Тип управления или переключенияМоностабильное
Тип переключающих контактовОдинарный контакт
Описание и назначение
<p>Реле 1С/О 24В DC, слаботочное. серия продукта: Zelio Relay<br /> - название серии: узкое промежуточное реле<br /> - тип устройства или его аксессуаров: втычное реле<br /> - краткое название устройства: RSL<br /> - тип контактов: 1 переключающ.<br /> - работа контактов: низкий уровень<br /> - светодиодный индикатор состояния: без<br /> - способ управления: без кнопки. <br />Преимущества: Аппараты семейства Zelio просты в установке, благодаря заранее выполненным соединениям с вводами и выводами. Благодаря защите выводов от инверсии полярности, короткого замыкания и перенапряжения, а также за счет автоматического обнаружения разрывов замкнутых цепей, решения Zelio обеспечивают эффективность работы и надежность. <br />Применения: Промышленность и бытовая сфера: электрораспределительное оборудование в простых машинах, приводы и контроль процессов.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Степень защиты - IPEF005474 | IP40 |
|---|---|
| Механическая износостойкостьданные поставщика | 10000000 циклы |
| Рабочая температура окружающей средыданные поставщика | -40-55 °C |
| Степень защиты ipданные поставщика | IP40 в соответствии с EN/IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
| Электрическая износостойкостьданные поставщика | 60000 циклы, 6 А в 250 V, AC-1 переключение |
Электрические и световые параметры 19
| Номин токEF000001 | 6 А |
|---|---|
| ПолюсностьEF003355 | Свободная полюсность |
| Тип управления или переключенияEF003356 | Моностабильное |
| Номин напряж питания цепи управ Us пост тока DCEF003980 | 24...24 В |
| Тип напряжения управленияEF008242 | DC (постоян.) |
| ] условный тепловой ток в закрытом корпуседанные поставщика | 6 А в -40-55 °C |
| Коммутационное напряжениеданные поставщика | 24 В |
| Макс. коммутируемое напряжениеданные поставщика | 277 В |
| Минимальный коммутируемый токданные поставщика | 1 мА |
| Напряжение цепи управленияданные поставщика | 24 V пост. ток |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ в соответствии с IEC |
| номинальное напряжение изоляцииданные поставщика | 250 В в соответствии с EN/IEC 277 В в соответствии с cUL |
| номинальный рабочий токданные поставщика | 6 А (AC-1/DC-1) в соответствии с IEC/UL |
| Порог напряжения отпусканияданные поставщика | >= 0,05 Uc |
| Пределы номинального рабочего напряженияданные поставщика | 18...33.6 В постоянный ток |
| Среднее сопротивлениеданные поставщика | 3390 Ом в 23 °C +/- 15 % |
| Ток нагрузкиданные поставщика | 6 А в 250 V переменный ток 0,5 мм монтажное расстояние |
| Электрическая прочность изоляцииданные поставщика | 1000 В переменный ток между контактами 4000 В переменный ток между катушкой и контактом |
Материалы и конструкция 1
| Материал контактовданные поставщика | серебряный сплав - позолота (AgSnO2) |
|---|
Монтаж и подключение 7
| С перекидными контактамиEF003357 | Нет |
|---|---|
| Тип переключающих контактовEF003358 | Одинарный контакт |
| Тип подключенияEF003961 | Плоский штекерный разъем |
| Количество переключающих контактовEF008257 | 1 |
| Монтажная опораданные поставщика | socket or PCB |
| Работа контактовданные поставщика | низкий уровень |
| Тип контактовданные поставщика | 1 переключающ. |
Механические характеристики 3
| Со съемными зажимамиEF003340 | Нет |
|---|---|
| Описание зажимов iso n°1данные поставщика | (A1-A2)CO (11-12-14)OC |
| Ударопрочностьданные поставщика | 5 gn (продолжительность = 11 мс) для неработающий в соответствии с EN/IEC 60068-2-27 5 gn (продолжительность = 11 мс) для в рабочем режиме в соответствии с EN/IEC 60068-2-27 |
Классификация и назначение 7
| Информация об исключениях по регламенту rohsданные поставщика | да |
|---|---|
| Категория защитыданные поставщика | RT III |
| Серия продуктаданные поставщика | Zelio Relay |
| Стандартыданные поставщика | UL 508 CSA C22.2 № 14 EN/IEC 61810-1 |
| Тип приводаданные поставщика | без кнопки |
| Тип продуктаданные поставщика | втычное реле |
| Форма выводаданные поставщика | плоский (типа PCB) |
Прочие характеристики 25
| В комплекте с розеткойEF003359 | Да |
|---|---|
| Со светодиодной (LED) индикациейEF005950 | Да |
| Виброустойчивостьданные поставщика | +/- 1 мм (частота= 10-55 Гц) в соответствии с EN/IEC 60068-2-6 |
| Время работыданные поставщика | 5 мс сброс 12 мс |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Данные о безопасности и надежностиданные поставщика | B10d = 60000 |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Код совместимостиданные поставщика | RSL |
| Комплектация изделияданные поставщика | механизм в сборе |
| Краткое название устройстваданные поставщика | RSL |
| Макс. коммутационная способностьданные поставщика | 1500 VA 50 Вт |
| Минимальная коммутационная способностьданные поставщика | 24 мВт |
| Название серииданные поставщика | узкое промежуточное реле |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Профиль кругооборотаданные поставщика | ENVEOLI1405004EN |
| Рабочее положениеданные поставщика | любое положение |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | X |
| Светодиодный индикатор состоянияданные поставщика | без |
| Сертификатыданные поставщика | EAC CSA UL |
| Средн. потребление катушки в втданные поставщика | 0.17 Вт |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Уровни тестированияданные поставщика | уровень А |
| Экологическая отчетнстьданные поставщика | ENVPEP1405004EN |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 5 мм |
|---|---|
| ВысотаEF000040 | 28 мм |
| ГлубинаEF000049 | 18.5 мм |
