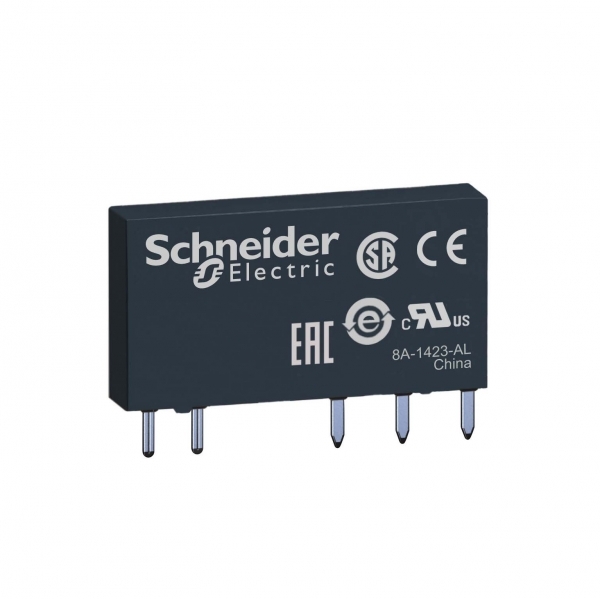

РЕЛЕ 1С/О 12В DC, СЛАБОТОЧНОЕ

Изображение может отличаться от конкретного исполнения.

Schneider Electric

РЕЛЕ 1С/О 12В DC, СЛАБОТОЧНОЕ

Артикул: RSL1GB4JD ETIM-класс: EC001437 Обновлено: 20.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001437
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин ток6 А
Ширина5 мм
Высота28 мм
Глубина18.5 мм
Номин напряж питания цепи управ Us пост тока DC12...12 В
ПолюсностьСвободная полюсность
Тип управления или переключенияМоностабильное
Тип переключающих контактовОдинарный контакт

Описание и назначение

<p>Реле 1С/О 12В DC, слаботочное. серия продукта: Zelio Relay<br /> - название серии: узкое промежуточное реле<br /> - тип устройства или его аксессуаров: втычное реле<br /> - краткое название устройства: RSL<br /> - тип контактов: 1 переключающ.<br /> - работа контактов: низкий уровень<br /> - светодиодный индикатор состояния: без<br /> - способ управления: без кнопки. <br />Преимущества: Аппараты семейства Zelio просты в установке, благодаря заранее выполненным соединениям с вводами и выводами. Благодаря защите выводов от инверсии полярности, короткого замыкания и перенапряжения, а также за счет автоматического обнаружения разрывов замкнутых цепей, решения Zelio обеспечивают эффективность работы и надежность. <br />Применения: Промышленность и бытовая сфера: электрораспределительное оборудование в простых машинах, приводы и контроль процессов.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 6

Степень защиты - IPEF005474 IP40
Механическая износостойкостьданные поставщика 10000000 циклы
Рабочая температура окружающей средыданные поставщика -40-55 °C
Степень защиты ipданные поставщика IP40 в соответствии с EN/IEC 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика -40-70 °C
Электрическая износостойкостьданные поставщика 60000 циклы, 6 А в 250 В, AC-1 переключение

Электрические и световые параметры 19

Номин токEF000001 6 А
ПолюсностьEF003355 Свободная полюсность
Тип управления или переключенияEF003356 Моностабильное
Номин напряж питания цепи управ Us пост тока DCEF003980 12...12 В
Тип напряжения управленияEF008242 DC (постоян.)
] условный тепловой ток в закрытом корпусданные поставщика 6 А в -40-55 °C
Макс. коммутируемое напряжениеданные поставщика 277 В
Минимальное коммутируемое напряжениеданные поставщика 24 В
Минимальный коммутируемый токданные поставщика 1 мА
напряжение цепи управленияданные поставщика 12 В пост. ток 12 В
номинальное напряжение изоляцииданные поставщика 250 В в соответствии с EN/IEC 277 В в соответствии с cUL
номинальный рабочий токданные поставщика 6 А (AC-1/DC-1) в соответствии с IEC/UL
номинальный токданные поставщика 6 А в единицах производителя
Порог напряжения отпусканияданные поставщика &gt;= 0,05 Uc
Пределы номинального рабочего напряженияданные поставщика 9...16.8 В Постоянный ток (DC)
Среднее сопротивлениеданные поставщика 848 Ом в 23 °C +/- 10 %
Тип управленияданные поставщика без кнопки
Ток нагрузкиданные поставщика 6 А в 250 В Переменный ток 0,5 мм монтажное расстояние
Электрическая прочность изоляцииданные поставщика 1000 В Переменный ток между контактами 4000 В Переменный ток между катушкой и контактом

Материалы и конструкция 1

Материал контактовданные поставщика серебряный сплав - позолота (AgSnO2)

Монтаж и подключение 7

С перекидными контактамиEF003357 Нет
Тип переключающих контактовEF003358 Одинарный контакт
Тип подключенияEF003961 Плоский штекерный разъем
Количество переключающих контактовEF008257 1
Работа контактовданные поставщика низкий уровень
Способ монтажаданные поставщика socket or PCB
Тип контактовданные поставщика 1 переключающ.

Механические характеристики 3

Со съемными зажимамиEF003340 Нет
Описание зажимов iso n°1данные поставщика (11-12-14)OC (A1-A2)CO
Ударопрочностьданные поставщика 5 gn (продолжительность = 11 мс) для неработающий в соответствии с EN/IEC 60068-2-27 5 gn (продолжительность = 11 мс) для в рабочем режиме в соответствии с EN/IEC 60068-2-27

Классификация и назначение 5

Категория защитыданные поставщика RT III
Серияданные поставщика Электромеханическое реле Harmony
Стандартыданные поставщика CSA C22.2 № 14 EN/IEC 61810-1 UL 508
Тип продуктаданные поставщика втычное реле
Форма выводаданные поставщика плоский (типа PCB)

Прочие характеристики 18

В комплекте с розеткойEF003359 Да
Со светодиодной (LED) индикациейEF005950 Да
Виброустойчивостьданные поставщика +/- 1 мм (частота= 10-55 Гц) в соответствии с EN/IEC 60068-2-6
Время работыданные поставщика 5 мс сброс 12 мс
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Данные о безопасности и надежностиданные поставщика B10d = 60000
Код совместимостиданные поставщика RSL
Комплектация изделияданные поставщика изделие в сборе
Краткое название устройстваданные поставщика RSL
Макс. коммутационная способностьданные поставщика 1500 VA 50 Вт
Минимальная коммутационная способностьданные поставщика 24 мВт
Название серииданные поставщика узкое промежуточное реле
номинальное импульсное выдерживаемое наданные поставщика 6 кВ в соответствии с IEC
Рабочее положениеданные поставщика любое положение
Светодиодный индикатор состоянияданные поставщика без
Сертификатыданные поставщика UL CSA EAC
Средн. потребление катушки в втданные поставщика 0.17 Вт
Уровни тестированияданные поставщика уровень А

Размеры и упаковка

Изделие

ШиринаEF000008 5 мм
ВысотаEF000040 28 мм
ГлубинаEF000049 18.5 мм
Вес неттоданные поставщика 0.0054 кг
