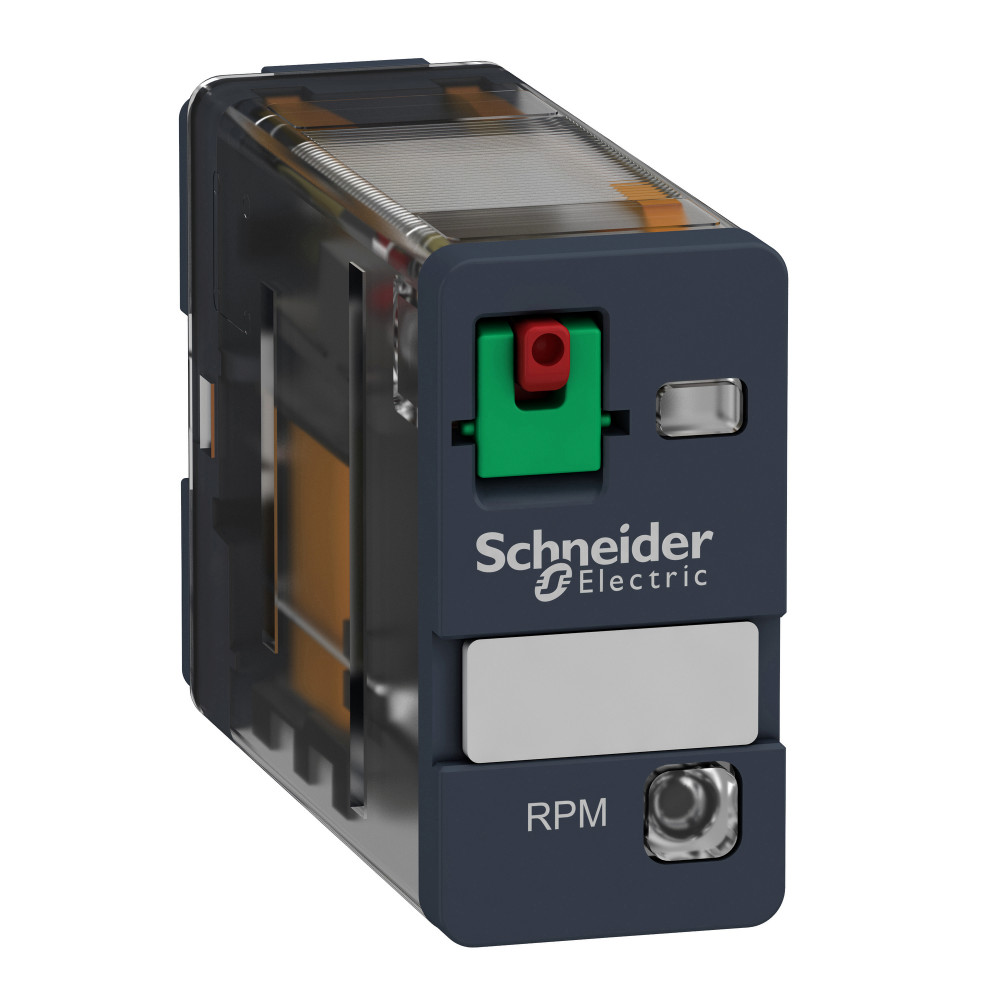

Реле 1CO светодиод 24В перем тока

Изображение может отличаться от конкретного исполнения.

Schneider Electric

Реле 1CO светодиод 24В перем тока

Артикул: RPM12B7 Класс: Промежуточное реле EC001437 Серия: Harmony Relay EAN: 13389119401729 EAN: 3389119401722 Обновлено: 20.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001437
ДанныеНормализованы

Инженерная поддержка

Проверить наличие на tehpst.ru

Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу RPM12B7.

Проверить наличие на tehpst.ru Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин ток15 А
Ширина14 мм
Высота27 мм
Глубина50 мм
Номин напряжение питания цепи управ Us AC 50 Гц24...24 В
Номин. напряжение питания цепи управления Us AC 60 Гц24...24 В

Замены и аналоги

Все варианты: 4

Описание и назначение

  • Реле 1 со светодиодом 24В переменного тока. серия продукта: Zelio Relay
  • название серии: Power
  • тип устройства или его аксессуаров: втычное реле
  • краткое название устройства: RPM
  • тип контактов: 1 переключающ.
  • светодиодный индикатор состояния: с
  • способ управления: блокируемая тестовая кнопка
  • коэффициент использования: 20 %.
  • Преимущества: Аппараты семейства Zelio просты в установке, благодаря заранее выполненным соединениям с вводами и выводами. Благодаря защите выводов от инверсии полярности, короткого замыкания и перенапряжения, а также за счет автоматического обнаружения разрывов замкнутых цепей, решения Zelio обеспечивают эффективность работы и надежность.
  • Применения: Промышленность и бытовая сфера: электрораспределительное оборудование в простых машинах, приводы и контроль процессов.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Класс EC001437.

Условия эксплуатации и безопасность 6

Степень защиты - IP IP40
Механическая износостойкостьданные поставщика 10000000 циклы
Рабочая температура окружающей средыданные поставщика -40-55 °C
Степень защиты ipданные поставщика IP40 в соответствии с EN/IEC 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика -40-85 °C
Электрическая износостойкостьданные поставщика 100000 циклы для резистивные загрузка

Электрические и световые параметры 18

Номин ток 15 А
Полюсность Свободная полюсность
Тип управления или переключения Моностабильное
Номин напряжение питания цепи управ Us AC 50 Гц 24...24 В
Номин. напряжение питания цепи управления Us AC 60 Гц 24...24 В
Тип напряжения управления AC (перемен.)
] условный тепловой ток в закрытом корпуседанные поставщика 15 А в -40-55 °C
Макс. коммутируемое напряжениеданные поставщика 250 В в соответствии с IEC
Напряжение цепи управленияданные поставщика 24 В пер. ток
номинальное импульсное выдерживаемое напряжениеданные поставщика 4 кВ в течение 1,2/50 мкс
номинальное напряжение изоляцииданные поставщика 250 В в соответствии с IEC 300 В в соответствии с CSA 300 В в соответствии с UL
номинальный рабочий токданные поставщика 15 А в 277 V (AC) в соответствии с UL 15 А в 28 V (Постоянного тока) в соответствии с UL 15 А в 250 В (AC) нет в соответствии с IEC 15 А в 28 V (Постоянного тока) нет в соответствии с IEC 7.5 А в 250
Порог напряжения отпусканияданные поставщика >= 0,15 Uc Переменный ток
Пределы номинального рабочего напряженияданные поставщика 19.2...26.4 V Переменный ток
Среднее сопротивлениеданные поставщика 177 Ом в 20 °C +/- 15 %
Тип управленияданные поставщика блокируемая тестовая кнопка
Ток нагрузкиданные поставщика 15 А в 250 В Переменный ток 15 А в 28 V постоянный ток
Электрическая прочность изоляцииданные поставщика 1500 В Переменный ток между контактами с микровыключение изоляция 2000 В Переменный ток между катушкой и контактом с усиленный изоляция

Материалы и конструкция 1

Материал контактовданные поставщика AgNi

Монтаж и подключение 5

С перекидными контактами Нет
Тип переключающих контактов Одинарный контакт
Тип подключения Разъемное (штепсельное) соединение
Количество переключающих контактов 1
Тип контактовданные поставщика 1 переключающ.

Механические характеристики 2

Со съемными зажимами Нет
Ударопрочностьданные поставщика 15 gn для в рабочем режиме 30 gn для неработающий

Классификация и назначение 4

Категория защитыданные поставщика RT I
Стандартыданные поставщика EN/IEC 61810-1 CSA C22.2 № 14 UL 508
Тип продуктаданные поставщика втычное реле
Форма выводаданные поставщика плоский

Прочие характеристики 20

В комплекте с розеткой Да
Со светодиодной (LED) индикацией Нет
Виброустойчивостьданные поставщика 3 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)5 циклов в работе 5 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)5 циклов в нерабочем состоянии
Время работыданные поставщика 20 мс при номинальном напряжении
Время сбросаданные поставщика 20 мс при номинальном напряжении
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Данные о безопасности и надежностиданные поставщика B10d = 100000
Код совместимостиданные поставщика RPM
Комплектация изделияданные поставщика изделие в сборе
Коэффициент использованияданные поставщика 0.2
Краткое название устройстваданные поставщика RPM
Макс. коммутационная способностьданные поставщика 3750 VA 420 W
Минимальная коммутационная способностьданные поставщика 170 mW в 10 мА, 17 В
Название серииданные поставщика Power
Рабочее положениеданные поставщика любое положение
Светодиодный индикатор состоянияданные поставщика с
Сертификатыданные поставщика EAC REACH CSA UL RoHS
Средн. потребление в в·аданные поставщика 1.6 в 60 Гц
Степень загрязненияданные поставщика 3
Уровни тестированияданные поставщика уровень А

Размеры и упаковка

Изделие

Ширина 14 мм
Высота 27 мм
Глубина 50 мм
Вес неттоданные поставщика 0.026 кг

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.045 × 0.025 × 0.015 см 0.025 1.6875e-05 3389119401722
Групповая упаковка 10 шт. 0.11 × 0.035 × 0.03 см 0.274 0.0001155 13389119401729

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.045 × 0.025 × 0.015 см
    Вес, кг
    0.025
    Объём, м³
    1.6875e-05
    EAN / GTIN
    3389119401722

  • Групповая упаковка

    В упаковке
    10 шт.
    Габариты
    0.11 × 0.035 × 0.03 см
    Вес, кг
    0.274
    Объём, м³
    0.0001155
    EAN / GTIN
    13389119401729
