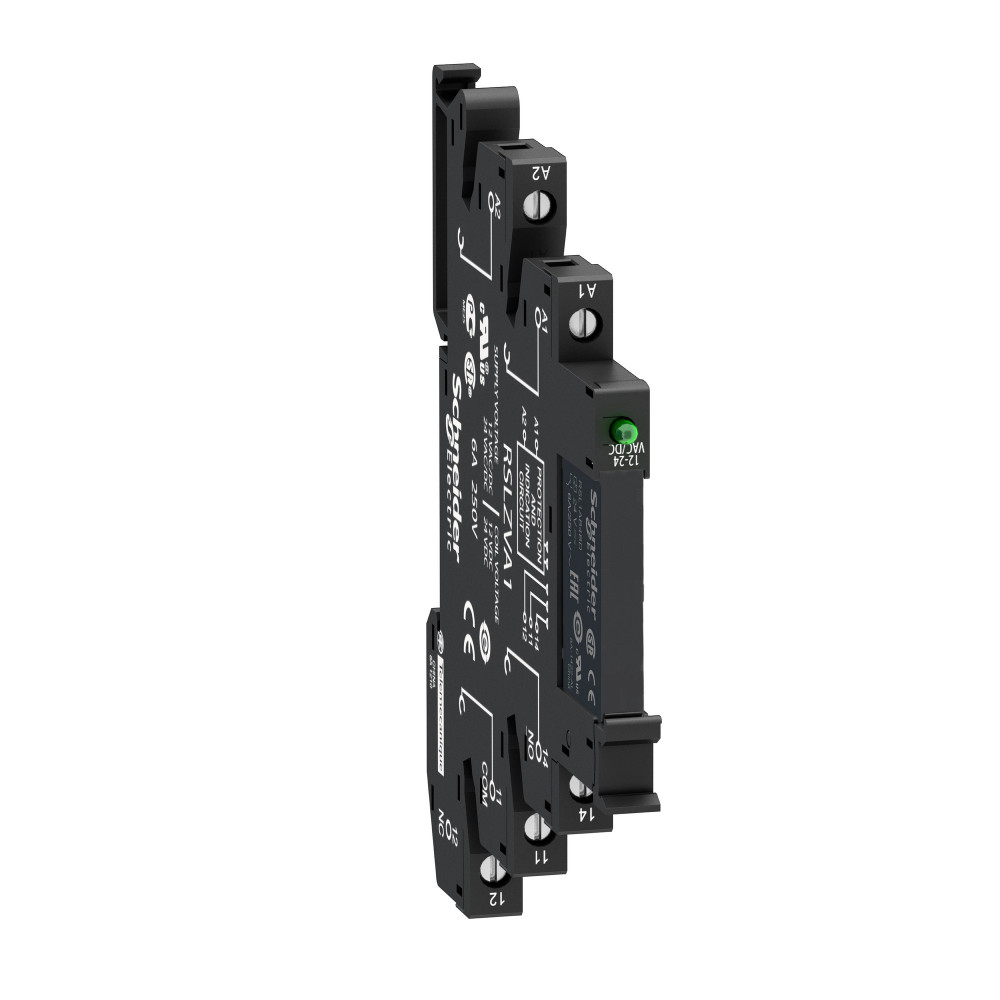

КОМПЛЕКТ РЕЛЕ И РОЗЕТКИ, ВИНТ, 230ВАС/DC

Изображение может отличаться от конкретного исполнения.

Schneider Electric

КОМПЛЕКТ РЕЛЕ И РОЗЕТКИ, ВИНТ, 230ВАС/DC

Артикул: RSL1PVPU ETIM-класс: EC001437 Обновлено: 28.02.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001437
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин ток6 А
Ширина6.2 мм
Высота78.6 мм
Глубина95 мм
Номин напряж питания цепи управ Us пост тока DC60...60 В
ПолюсностьСвободная полюсность
Тип управления или переключенияМоностабильное
Тип переключающих контактовОдинарный контакт

Описание и назначение

<p>Тонкое интерфейсное штепсельное реле <br />Преимущества: Аппараты семейства Zelio просты в установке, благодаря заранее выполненным соединениям с вводами и выводами. Благодаря защите выводов от инверсии полярности, короткого замыкания и перенапряжения, а также за счет автоматического обнаружения разрывов замкнутых цепей, решения Zelio обеспечивают эффективность работы и надежность. <br />Применения: Промышленность и бытовая сфера: электрораспределительное оборудование в простых машинах, приводы и контроль процессов.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 6

Степень защиты - IPEF005474 IP40
Механическая износостойкостьданные поставщика 10000000 циклы
Рабочая температура окружающей средыданные поставщика -40-70 °C
Степень защиты ipданные поставщика IP40 в соответствии с EN/IEC 60529 ≠ ETIM
Температура окружающей среды при храненииданные поставщика -40-85 °C
Электрическая стойкостьданные поставщика 60000 циклов для резистивные загрузка, 6 А в 250 В, AC-1

Электрические и световые параметры 19

Номин токEF000001 6 А
ПолюсностьEF003355 Свободная полюсность
Тип управления или переключенияEF003356 Моностабильное
Номин напряж питания цепи управ Us пост тока DCEF003980 60...60 В
Тип напряжения управленияEF008242 DC (постоян.)
] условный тепловой ток в закрытом корпусданные поставщика 6 А в -40-55 °C
Входное напряжениеданные поставщика 230 B пер./пост. тока (предел входного напряжения: 184...264,5 В)
Макс. коммутируемое напряжениеданные поставщика 277 В
Минимальное коммутируемое напряжениеданные поставщика 12 В
Минимальный коммутируемый токданные поставщика 100 мА
напряжение цепи управленияданные поставщика 60 В пост. ток 60 В
номинальное напряжение изоляцииданные поставщика 250 В в соответствии с EN/IEC 277 В в соответствии с cUL
номинальный рабочий токданные поставщика 6 А 1 переключающ. (AC-1/DC-1) в соответствии с IEC/UL
номинальный токданные поставщика 6 А ≠ ETIM
Порог напряжения отпусканияданные поставщика &gt;= 0,05 Uc
Среднее сопротивлениеданные поставщика 20500 Ом сеть: Постоянный ток (DC) в 23 °C +/- 10 %
Тип управленияданные поставщика без кнопки
Ток нагрузкиданные поставщика 6 А в 250 В Переменный ток 0,5 мм монтажное расстояние
Электрическая прочность изоляцииданные поставщика 1000 В Переменный ток между контактами 4000 В Переменный ток между катушкой и контактом

Материалы и конструкция 2

Материал контактовданные поставщика серебряный сплав (AgSnO2)
Минимальная партия для продажиданные поставщика 10

Монтаж и подключение 10

С перекидными контактамиEF003357 Нет
Тип переключающих контактовEF003358 Одинарный контакт
Тип подключенияEF003961 Винтовое соединение
Количество переключающих контактовEF008257 1
Работа контактовданные поставщика стандарт
Расположение зажимов контактовданные поставщика отдельный
Соединения – клеммыданные поставщика клеммные блоки с винтовыми зажимами, 1 x 0,2...1 x 2,5 мм² (AWG 24…AWG 14) гибкий С кабельным наконечником клеммные блоки с винтовыми зажимами, 1 x 0,2...1 x 2,5 мм² (AWG 24…AWG 14) жесткий кабель Без
Соединения – клеммыданные поставщика клеммные блоки с винтовыми зажимами
Способ монтажаданные поставщика 35 мм симметричная DIN-рейка
Тип контактовданные поставщика 1 переключающ.

Механические характеристики 4

Со съемными зажимамиEF003340 Нет
Момент затяжкиданные поставщика &lt; 0.5 Н.м для M2,5 винт(ы)
Описание зажимов iso n°1данные поставщика (11-12-14)OC (A1-A2)CO
Ударопрочностьданные поставщика 10 gn (продолжительность = 11 мс) для в рабочем режиме в соответствии с EN/IEC 60068-2-27 5 gn (продолжительность = 11 мс) для неработающий в соответствии с EN/IEC 60068-2-27

Классификация и назначение 5

Категория защитыданные поставщика RT III
Серияданные поставщика Электромеханическое реле Harmony
Стандартыданные поставщика EN/IEC 61810-1 UL 508 CSA C22.2 № 14
Тип продуктаданные поставщика pre-assembled plug-in relay with socket
Форма выводаданные поставщика плоский (типа PCB)

Прочие характеристики 21

В комплекте с розеткойEF003359 Нет
Со светодиодной (LED) индикациейEF005950 Нет
Виброустойчивостьданные поставщика 10 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)10 циклов в нерабочем состоянии в соответствии с EN/IEC 60068-2-6 5 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)10 циклов при работе в соответствии с EN/IEC 6006
Время работыданные поставщика 5 мс сброс 12 мс
Время сбросаданные поставщика 20 мс
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Данные о безопасности и надежностиданные поставщика B10d = 60000
Код совместимостиданные поставщика RSL
Комплектация изделияданные поставщика изделие в сборе
Краткое название устройстваданные поставщика RSL
Макс. коммутационная способностьданные поставщика 1500 VA 150 Вт
Маркировкаданные поставщика CE
Минимальная коммутационная способностьданные поставщика 120 мВт
Название серииданные поставщика промежуточное реле
номинальное импульсное выдерживаемое наданные поставщика 6 кВ в соответствии с IEC
Рабочее положениеданные поставщика любое положение
Режим фиксацииданные поставщика пластиковая пружина сжатия
Светодиодный индикатор состоянияданные поставщика с
Сертификатыданные поставщика ГОСТ CSA UL
Средн. потребление катушки в втданные поставщика 0.17 Вт, Постоянный ток (DC)
Уровни тестированияданные поставщика уровень А

Размеры и упаковка

Изделие

ШиринаEF000008 6.2 мм
ВысотаEF000040 78.6 мм
ГлубинаEF000049 95 мм
Вес неттоданные поставщика 0.029 кг
