Schneider Electric

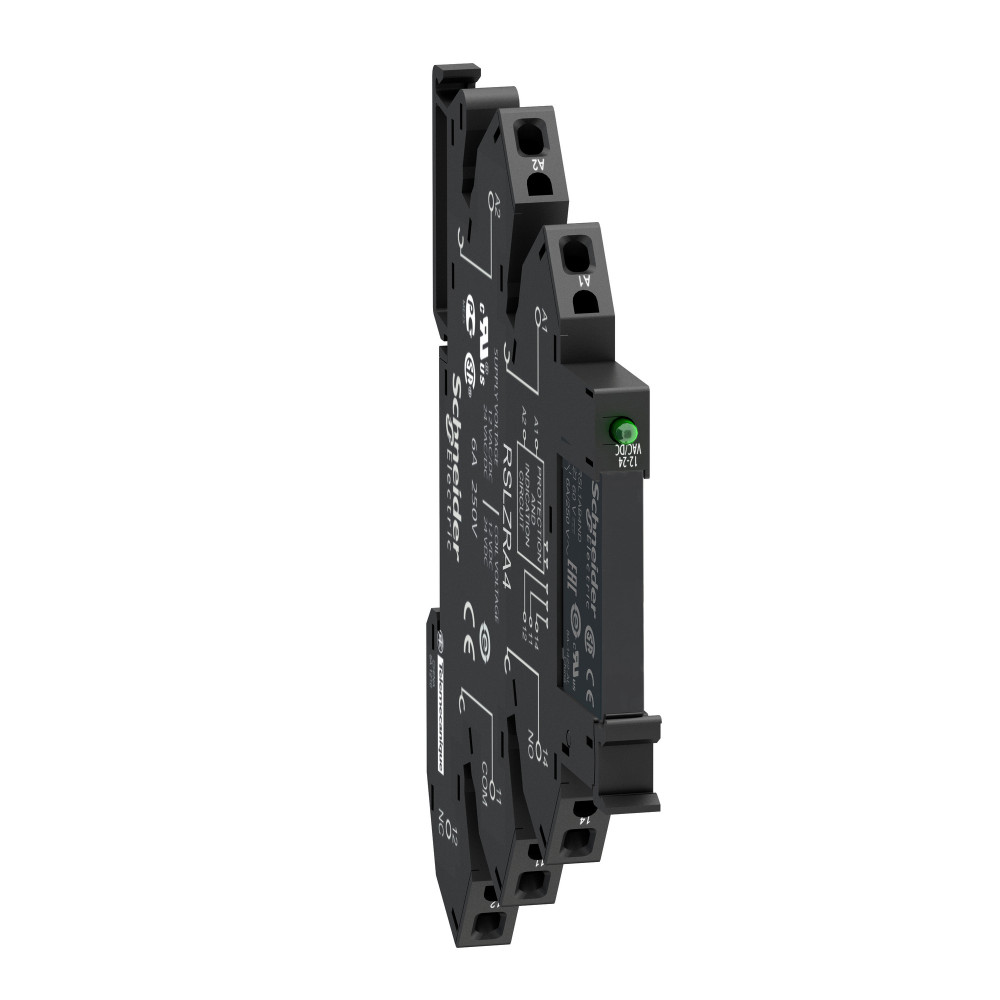

Комплект реле и розетки, пруж, 48В АС/DC
ИсточникКаталог Systeme Electric
КлассификацияEC001437
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу RSL1PREU.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток6 А
Ширина6.2 мм
Высота78.6 мм
Глубина101 мм
Номин напряжение питания цепи управ Us AC 50 Гц48...48 В
Номин. напряжение питания цепи управления Us AC 60 Гц48...48 В
Замены и аналоги
Техподбор · похожий по характеристикам · совпадение 83%
Комплект реле и розетки, пруж, 115ВАС/DC
Schneider Electric · артикул RSL1PRFU
Техподбор · похожий по характеристикам · совпадение 83%
Комплект реле и розетки, пруж, 12В АС/DC
Schneider Electric · артикул RSL1PRJU
Описание и назначение
- Комплект реле и розетки, пружинный 48В АС/DC. серия продукта: Zelio Relay
- название серии: промежуточное реле
- тип устройства или его аксессуаров: втычное реле
- краткое название устройства: RSL
- тип контактов: 1 переключающ.
- работа контактов: стандарт
- светодиодный индикатор состояния: с
- форма вывода: плоский (типа PCB).
- Преимущества: Аппараты семейства Zelio просты в установке, благодаря заранее выполненным соединениям с вводами и выводами. Благодаря защите выводов от инверсии полярности, короткого замыкания и перенапряжения, а также за счет автоматического обнаружения разрывов замкнутых цепей, решения Zelio обеспечивают эффективность работы и надежность.
- Применения: Промышленность и бытовая сфера: электрораспределительное оборудование в простых машинах, приводы и контроль процессов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC001437.
Условия эксплуатации и безопасность 6
| Степень защиты - IP | IP40 |
|---|---|
| Механическая износостойкостьданные поставщика | 10000000 циклы |
| Рабочая температура окружающей средыданные поставщика | -40-55 °C |
| Степень защиты ipданные поставщика | IP40 в соответствии с EN/IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
| Электрическая стойкостьданные поставщика | 60000 циклов для резистивные загрузка, 6 А в 250 В, AC-1 |
Электрические и световые параметры 21
| Номин ток | 6 А |
|---|---|
| Полюсность | Свободная полюсность |
| Тип управления или переключения | Моностабильное |
| Номин напряжение питания цепи управ Us AC 50 Гц | 48...48 В |
| Номин. напряжение питания цепи управления Us AC 60 Гц | 48...48 В |
| Номин напряж питания цепи управ Us пост тока DC | 48...48 В |
| Тип напряжения управления | AC/DC (перемен./постоян.) |
| ] условный тепловой ток в закрытом корпусданные поставщика | 6 А в -40-55 °C |
| Входное напряжениеданные поставщика | 48 B пер./пост. тока (предел входного напряжения: 43,2...57,6 В) |
| Макс. коммутируемое напряжениеданные поставщика | 277 В |
| Минимальное коммутируемое напряжениеданные поставщика | 12 В |
| Минимальный коммутируемый токданные поставщика | 100 мА |
| напряжение цепи управленияданные поставщика | 48 В пост. ток 48 В |
| номинальное напряжение изоляцииданные поставщика | 250 В в соответствии с EN/IEC 277 В в соответствии с cUL |
| номинальный рабочий токданные поставщика | 6 А 1 переключающ. (AC-1/DC-1) в соответствии с IEC/UL |
| номинальный токданные поставщика | 6 А в единицах производителя |
| Порог напряжения отпусканияданные поставщика | >= 0,05 Uc |
| Среднее сопротивлениеданные поставщика | 10600 Ом сеть: Постоянный ток (DC) в 23 °C +/- 10 % |
| Тип управленияданные поставщика | без кнопки |
| Ток нагрузкиданные поставщика | 6 А в 250 В Переменный ток 0,5 мм монтажное расстояние |
| Электрическая прочность изоляцииданные поставщика | 1000 В Переменный ток между контактами 4000 В Переменный ток между катушкой и контактом |
Материалы и конструкция 2
| Материал контактовданные поставщика | серебряный сплав (AgSnO2) |
|---|---|
| Минимальная партия для продажиданные поставщика | 10 |
Монтаж и подключение 9
| С перекидными контактами | Нет |
|---|---|
| Тип переключающих контактов | Одинарный контакт |
| Тип подключения | Соединение с пружинным зажимом |
| Количество переключающих контактов | 1 |
| Работа контактовданные поставщика | стандарт |
| Расположение зажимов контактовданные поставщика | отдельный |
| Соединения – клеммыданные поставщика | Пружинные зажимы |
| Способ монтажаданные поставщика | 35 мм симметричная DIN-рейка |
| Тип контактовданные поставщика | 1 переключающ. |
Механические характеристики 4
| Со съемными зажимами | Нет |
|---|---|
| Описание зажимов iso n°1данные поставщика | (11-12-14)OC (A1-A2)CO |
| Сила зажимаданные поставщика | 10-40 Н |
| Ударопрочностьданные поставщика | 10 gn (продолжительность = 11 мс) для в рабочем режиме в соответствии с EN/IEC 60068-2-27 5 gn (продолжительность = 11 мс) для неработающий в соответствии с EN/IEC 60068-2-27 |
Классификация и назначение 4
| Категория защитыданные поставщика | RT III |
|---|---|
| Стандартыданные поставщика | CSA C22.2 № 14 EN/IEC 61810-1 UL 508 |
| Тип продуктаданные поставщика | pre-assembled plug-in relay with socket |
| Форма выводаданные поставщика | плоский (типа PCB) |
Прочие характеристики 20
| В комплекте с розеткой | Нет |
|---|---|
| Со светодиодной (LED) индикацией | Нет |
| Виброустойчивостьданные поставщика | 10 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)10 циклов в нерабочем состоянии в соответствии с EN/IEC 60068-2-6 5 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)10 циклов при работе в соответствии с EN/IEC 6006 |
| Время работыданные поставщика | 5 мс сброс 12 мс |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Данные о безопасности и надежностиданные поставщика | B10d = 60000 |
| Код совместимостиданные поставщика | RSL |
| Комплектация изделияданные поставщика | изделие в сборе |
| Краткое название устройстваданные поставщика | RSL |
| Макс. коммутационная способностьданные поставщика | 1500 VA 150 Вт |
| Маркировкаданные поставщика | CE |
| Минимальная коммутационная способностьданные поставщика | 120 мВт |
| Название серииданные поставщика | промежуточное реле |
| номинальное импульсное выдерживаемое наданные поставщика | 6 кВ в соответствии с IEC |
| Рабочее положениеданные поставщика | любое положение |
| Режим фиксацииданные поставщика | пластиковая пружина сжатия |
| Светодиодный индикатор состоянияданные поставщика | с |
| Сертификатыданные поставщика | ГОСТ CSA UL |
| Средн. потребление катушки в втданные поставщика | 0.17 Вт, Постоянный ток (DC) |
| Уровни тестированияданные поставщика | уровень А |
Размеры и упаковка
Изделие
| Ширина | 6.2 мм |
|---|---|
| Высота | 78.6 мм |
| Глубина | 101 мм |
| Вес неттоданные поставщика | 0.029 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.045 × 0.045 × 0.075 см | 0.031 | 0.00015187 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.045 × 0.045 × 0.075 см
- Вес, кг
- 0.031
- Объём, м³
- 0.00015187
- EAN / GTIN
