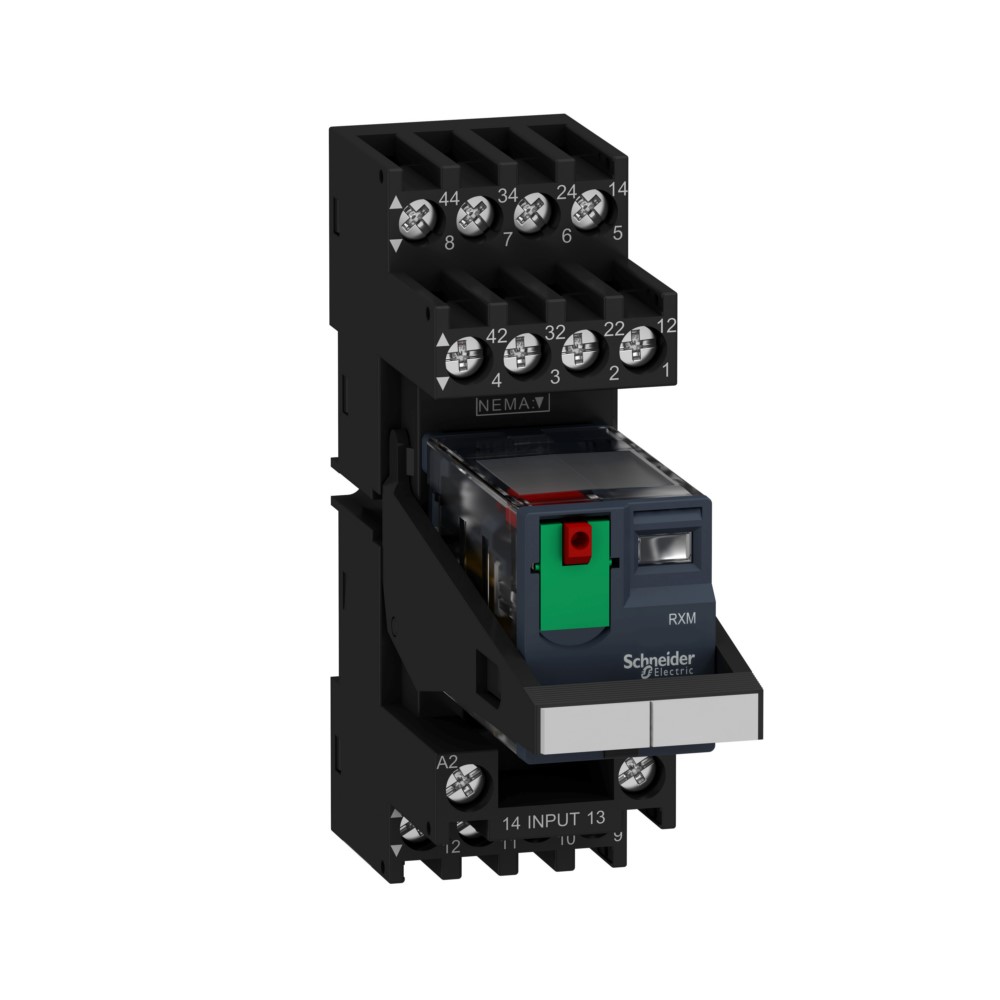

Изображение может отличаться от конкретного исполнения.
Schneider Electric
Компл.:реле,кол.,4С/о,~230В,6А,марк,СК. RXM4AB2P7PVM
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу RXM4AB2P7PVM.
tehpst.site не принимает заказы и не публикует складские остатки.Замены и аналоги
Все варианты: 6
Реле 4 CO светодиод 230В перем тока
Schneider Electric · артикул RXM4AB2P7
Компл.:реле,кол.,4С/о,~230В,6А,марк,СК.
Schneider Electric · артикул RXM4AB2P7PVS
Описание и назначение
Это компактное втычное реле в полной мере отражает экспертные знания и практический опыт Schneider Electric в области электрических реле, накопленный с 1924 года. Оно способствует уменьшению размера электроустановок и помогает повысить надежность промышленных машин и механизмов, в частности оборудования для упаковки, оборудования текстильной промышленности, систем отопления, вентиляции и кондиционирования воздуха (ОВКВ), щитов управления автоматикой, распределительных устройств низкого/среднего напряжения, систем управления электродвигателями, интерфейсов ПЛК, источников питания, строительного оборудования и медицинских приборов. Доступен широкий выбор моделей в компактном исполнении для использования с большими номинальными токами. Это реле также имеет кнопку одношаговой проверки с блокировкой и светодиодный индикатор включения питания.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC001437.
Условия эксплуатации и безопасность 6
| Степень защиты - IP | IP20 |
|---|---|
| Механическая износостойкостьданные поставщика | 10000000 циклы |
| Рабочая температура окружающей средыданные поставщика | -40-55 °C |
| Степень защиты ipданные поставщика | IP20 в соответствии с EN/IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
| Электрическая износостойкостьданные поставщика | 100000 циклы для резистивные нагрузка |
Электрические и световые параметры 20
| Номин ток | 6 А |
|---|---|
| Полюсность | Свободная полюсность |
| Тип управления или переключения | Моностабильное |
| Номин напряжение питания цепи управ Us AC 50 Гц | 0...230 В |
| Номин. напряжение питания цепи управления Us AC 60 Гц | 0...230 В |
| Тип напряжения управления | AC (перемен.) |
| ] условный тепловой ток в закрытом корпуседанные поставщика | 6 А в -40-55 °C |
| Макс. коммутируемое напряжениеданные поставщика | 250 В |
| Минимальное коммутируемое напряжениеданные поставщика | 17 В |
| Минимальный коммутируемый токданные поставщика | 10 мА |
| Напряжение цепи управленияданные поставщика | 230 V пер. ток 50/60 Hz |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 2.5 кВ в течение 1,2/50 мкс |
| номинальное напряжение изоляцииданные поставщика | 250 В в соответствии с IEC |
| номинальный рабочий токданные поставщика | 3 А в 28 V (Постоянного тока) Н.З. в соответствии с IEC 3 А в 250 V (AC) Н.З. в соответствии с IEC 6 А в 28 V (Постоянного тока) нет в соответствии с IEC 6 А в 250 V (AC) нет в соответствии с IEC 6 А |
| Порог напряжения отпусканияданные поставщика | >= 0.3 Uc переменный ток |
| Пределы номинального рабочего напряженияданные поставщика | 184...253 V переменный ток |
| Среднее сопротивлениеданные поставщика | 15000 Ом в 20 °C +/- 15 % |
| Ток нагрузкиданные поставщика | 6 А в 250 V переменный ток 6 А в 28 V постоянный ток |
| Электрическая прочность изоляцииданные поставщика | 1300 В переменный ток между контактами с микровыключение изоляция 2000 В переменный ток между катушкой и контактом с усиленный изоляция 2000 В переменный ток между полюсами с основной изоляция |
Материалы и конструкция 2
| Материал контактовданные поставщика | AgNi |
|---|---|
| Минимальная партия для продажиданные поставщика | 30 |
Монтаж и подключение 6
| С перекидными контактами | Да |
|---|---|
| Тип переключающих контактов | Прочее |
| Тип подключения | Разъемное (штепсельное) соединение |
| Количество переключающих контактов | 4 |
| Соединения – клеммыданные поставщика | разъем, 1 x 0,25...1 x 2,5 мм² (AWG 22...AWG 14) гибкий с кабельным наконечником разъем, 2 x 0,25...2 x 1 мм² (AWG 22...AWG 17) гибкий с кабельным наконечником разъем, 1 x 0,5...1 x 2,5 мм² (AWG 20... |
| Тип контактовданные поставщика | 4 переключающ. |
Механические характеристики 3
| Со съемными зажимами | Нет |
|---|---|
| Значение моментаданные поставщика | 1 Н-м 8.8 фунт силы на дюйм |
| Ударопрочностьданные поставщика | 10 gn для в рабочем режиме 30 gn для неработающий |
Классификация и назначение 7
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Категория защитыданные поставщика | RT I |
| Серия продуктаданные поставщика | Zelio Relay |
| Стандартыданные поставщика | UL 508 EN/IEC 61810-1 CSA C22.2 № 14 IEC 61984 |
| Тип приводаданные поставщика | блокируемая тестовая кнопка |
| Тип продуктаданные поставщика | втычное реле |
Прочие характеристики 26
| В комплекте с розеткой | Нет |
|---|---|
| Со светодиодной (LED) индикацией | Нет |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Виброустойчивостьданные поставщика | 3 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)5 циклов в работе 5 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)5 циклов в нерабочем состоянии |
| Время работыданные поставщика | 20 мс |
| Время сбросаданные поставщика | 20 мс |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Данные о безопасности и надежностиданные поставщика | B10d = 100000 |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Код совместимостиданные поставщика | RXM |
| Комплектация изделияданные поставщика | механизм в сборе |
| Коэффициент использованияданные поставщика | 0,2 |
| Краткое название устройстваданные поставщика | RXM |
| Макс. коммутационная способностьданные поставщика | 1500 В·А/168 Вт пер./пост. тока |
| Минимальная коммутационная способностьданные поставщика | 170 mW в 10 мА, 17 В |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Рабочее положениеданные поставщика | любое положение |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Светодиодный индикатор состоянияданные поставщика | с |
| Сертификатыданные поставщика | CE UL CSA EAC RoHS REACH Lloyd's China RoHS |
| Средн. потребление катушки в втданные поставщика | 1.2 Вт, переменный ток |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Степень загрязненияданные поставщика | 2 |
| Уровни тестированияданные поставщика | уровень А |
| Экологическая отчетнстьданные поставщика | ENVPEP1511008EN |
Размеры и упаковка
Изделие
| Ширина | 27 мм |
|---|---|
| Высота | 79 мм |
| Глубина | 78 мм |
| Общая высота cadданные поставщика | 79 мм 78.45 мм |
| Общая ширина cadданные поставщика | 26.9 мм |
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 7; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 3
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Техподбор
Аналоги по техническим характеристикам 3
Подобрано автоматически: технические характеристики сопоставлены по стандарту ETIM. Перед заказом сверьте исполнение, подключение и монтаж.
Похожие по характеристикам
Совпадает большая часть характеристик. Правила замены для этого вида товаров ещё не заданы, поэтому сверьте параметры.
Компл.:реле,кол.,4С/о,~230В,6А,марк,СК. RXM4AB1P7PVM
Schneider Electric · артикул RXM4AB1P7PVM · совпадение 94%
Важные отличия: Со светодиодной (LED) индикацией (EF005950): Нет → Да
Компл.:реле,кол.,4С/о,=24В,6А,марк,СК. RXM4AB2BDPVM
Schneider Electric · артикул RXM4AB2BDPVM · совпадение 91%
Важные отличия: Тип напряжения управления (EF008242): AC (перемен.) → DC (постоян.)Компл.:реле,кол.,4С/о,~24В,6А,марк,СК.
Schneider Electric · артикул RXM4AB2B7PVM · совпадение 88%
Важные отличия: Номин напряжение питания цепи управ Us AC 50 Гц (EF003978): 0...230 В → 0...24 ВНомин. напряжение питания цепи управления Us AC 60 Гц (EF003979): 0...230 В → 0...24 В
