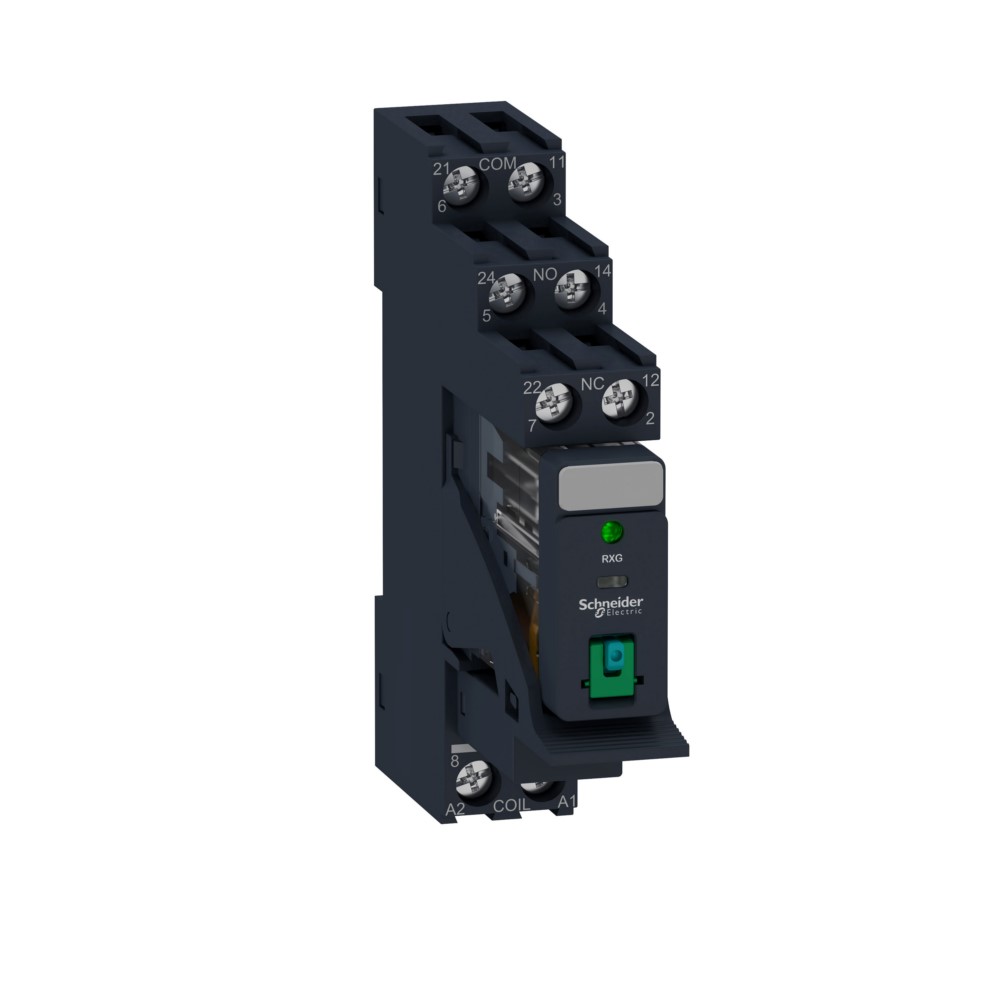

КОМПЛ.:РЕЛЕ,КОЛ.,2С/О,=24В,5А, С ДИОД.

Изображение может отличаться от конкретного исполнения.

Schneider Electric

КОМПЛ.:РЕЛЕ,КОЛ.,2С/О,=24В,5А, С ДИОД.

Артикул: RXG22BDPV ETIM-класс: EC001437 EAN: 13606489562882 EAN: 23606489562889 Обновлено: 16.01.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001437
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин ток5 А
Ширина15 мм
Высота79 мм
Глубина72 мм
ПолюсностьСвободная полюсность
Тип управления или переключенияМоностабильное
Тип переключающих контактовПрочее
Тип подключенияРазъемное (штепсельное) соединение

Описание и назначение

Это втычное согласующее реле в полной мере отражает экспертные знания и практический опыт Schneider Electric в области электрических реле, накопленный с 1924 года. Благодаря компактным габаритам оно способствует уменьшению размера электроустановок и помогает повысить надежность промышленных машин и механизмов, в частности оборудования для упаковки, оборудования текстильной промышленности, систем отопления, вентиляции и кондиционирования воздуха (ОВКВ), щитов управления автоматикой, распределительных устройств низкого/среднего напряжения, систем управления электродвигателями, интерфейсов ПЛК, источников питания, строительного оборудования и медицинских приборов. Доступен широкий выбор моделей в компактном исполнении для использования с большими номинальными токами. Оно имеет блокируемую кнопку проверки, светодиодные индикаторы и клемму с контактом Faston.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Степень защиты - IPEF005474 IP20

Электрические и световые параметры 4

Номин токEF000001 5 А
ПолюсностьEF003355 Свободная полюсность
Тип управления или переключенияEF003356 Моностабильное
Тип напряжения управленияEF008242 DC (постоян.)

Монтаж и подключение 4

С перекидными контактамиEF003357 Да
Тип переключающих контактовEF003358 Прочее
Тип подключенияEF003961 Разъемное (штепсельное) соединение
Количество переключающих контактовEF008257 2

Механические характеристики 1

Со съемными зажимамиEF003340 Нет

Классификация и назначение 1

Информация о ремонтопригодностиданные поставщика Подлежит замене

Прочие характеристики 3

В комплекте с розеткойEF003359 Нет
Со светодиодной (LED) индикациейEF005950 Нет
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Размеры и упаковка

Изделие

ШиринаEF000008 15 мм
ВысотаEF000040 79 мм
ГлубинаEF000049 72 мм

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.072 × 0.0156 × 0.0796 0.066 8.940672e- 3606489562885
Групповая упаковка 30 шт. 0.27 × 0.09 × 0.18 м 2.132 0.004374 13606489562882
TRANSPORTING 180 шт. 0.4 × 0.3 × 0.3 м 13.342 0.036 23606489562889

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.072 × 0.0156 × 0.0796
    Вес, кг
    0.066
    Объём, м³
    8.940672e-
    EAN / GTIN
    3606489562885

  • Групповая упаковка

    В упаковке
    30 шт.
    Габариты
    0.27 × 0.09 × 0.18 м
    Вес, кг
    2.132
    Объём, м³
    0.004374
    EAN / GTIN
    13606489562882

  • TRANSPORTING

    В упаковке
    180 шт.
    Габариты
    0.4 × 0.3 × 0.3 м
    Вес, кг
    13.342
    Объём, м³
    0.036
    EAN / GTIN
    23606489562889
