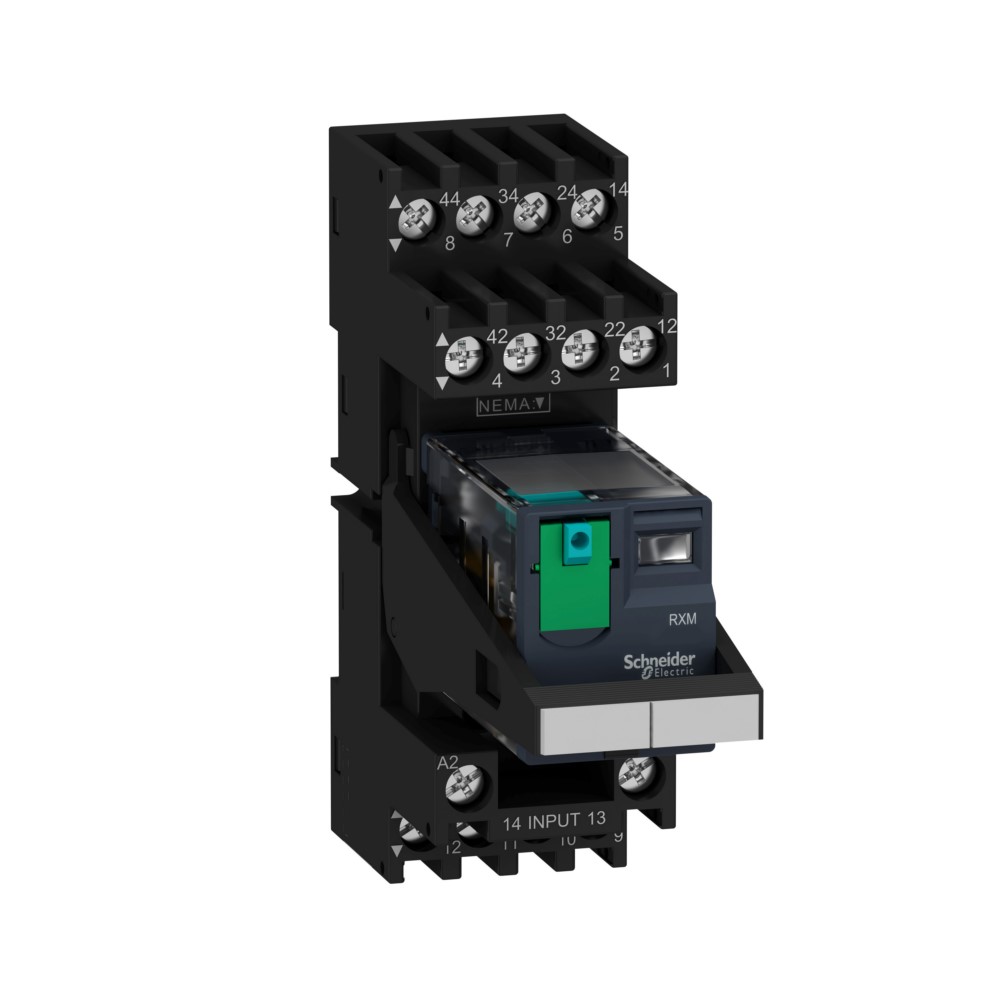

РЕЛЕ 2 CO 24В ПОСТ ТОКА
Systeme Electric · артикул RXM2AB1BD
Изображение может отличаться от конкретного исполнения.
Schneider Electric
КОМПЛ.:РЕЛЕ,КОЛ.,2С/О,=24В,12А,МАРК,СК.
ИсточникКаталог Systeme Electric
КлассификацияEC001437
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток10 А
Ширина27 мм
Высота79 мм
Глубина78 мм
Номин напряж питания цепи управ Us пост тока DC24...24 В
ПолюсностьСвободная полюсность
Тип управления или переключенияМоностабильное
Тип переключающих контактовПрочее
Описание и назначение
Это компактное втычное реле в полной мере отражает экспертные знания и практический опыт Schneider Electric в области электрических реле, накопленный с 1924 года. Оно способствует уменьшению размера электроустановок и помогает повысить надежность промышленных машин и механизмов, в частности оборудования для упаковки, оборудования текстильной промышленности, систем отопления, вентиляции и кондиционирования воздуха (ОВКВ), щитов управления автоматикой, распределительных устройств низкого/среднего напряжения, систем управления электродвигателями, интерфейсов ПЛК, источников питания, строительного оборудования и медицинских приборов. Доступен широкий выбор моделей в компактном исполнении для использования с большими номинальными токами. Это реле также имеет кнопку одношаговой проверки с блокировкой и светодиодный индикатор включения питания.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Механическая износостойкостьданные поставщика | 10000000 циклы |
| Рабочая температура окружающей средыданные поставщика | -40-55 °C |
| Степень защиты ipданные поставщика | IP20 в соответствии с EN/IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
| Электрическая износостойкостьданные поставщика | 100000 циклы для резистивные нагрузка |
Электрические и световые параметры 20
| Номин токEF000001 | 10 А |
|---|---|
| ПолюсностьEF003355 | Свободная полюсность |
| Тип управления или переключенияEF003356 | Моностабильное |
| Номин напряж питания цепи управ Us пост тока DCEF003980 | 24...24 В |
| Тип напряжения управленияEF008242 | DC (постоян.) |
| ] условный тепловой ток в закрытом корпусданные поставщика | 10 А в -40-55 °C |
| Макс. коммутируемое напряжениеданные поставщика | 250 В |
| Минимальное коммутируемое напряжениеданные поставщика | 17 В |
| Минимальный коммутируемый токданные поставщика | 10 мА |
| напряжение цепи управленияданные поставщика | 24 В пост. ток 24 В |
| Непрерывный выходной токданные поставщика | 10 А |
| номинальное напряжение изоляцииданные поставщика | 250 В в соответствии с IEC |
| номинальный рабочий токданные поставщика | 6 А в 28 V (Постоянного тока) Н.З. в соответствии с IEC 6 А в 250 В (AC) Н.З. в соответствии с IEC 10 А в 28 V (Постоянного тока) нет в соответствии с UL 10 А в 250 В (AC) нет в соответствии с UL |
| номинальный токданные поставщика | 10 А в единицах производителя |
| Порог напряжения отпусканияданные поставщика | >= 0,1 Uc Постоянный ток (DC) |
| Пределы номинального рабочего напряженияданные поставщика | 19.2...26.4 V Постоянный ток (DC) |
| Среднее сопротивлениеданные поставщика | 650 Ом в 20 °C +/- 10 % |
| Тип управленияданные поставщика | блокируемая тестовая кнопка |
| Ток нагрузкиданные поставщика | 10 А в 250 В Переменный ток 10 А в 28 V Постоянный ток (DC) |
| Электрическая прочность изоляцииданные поставщика | 1300 В Переменный ток между контактами с микровыключение изоляция 2000 В Переменный ток между катушкой и контактом с стандартная изоляция изоляция 2000 В Переменный ток между полюсами с стандартная из |
Материалы и конструкция 2
| Материал контактовданные поставщика | AgNi |
|---|---|
| Минимальная партия для продажиданные поставщика | 30 |
Монтаж и подключение 7
| С перекидными контактамиEF003357 | Да |
|---|---|
| Тип переключающих контактовEF003358 | Прочее |
| Тип подключенияEF003961 | Разъемное (штепсельное) соединение |
| Количество переключающих контактовEF008257 | 2 |
| Соединения – клеммыданные поставщика | разъем, 1 x 0,25...1 x 2,5 мм² (AWG 22...AWG 14) гибкий С кабельным наконечником разъем, 2 x 0,25...2 x 1 мм² (AWG 22...AWG 17) гибкий С кабельным наконечником разъем, 1 x 0,5...1 x 2,5 мм² (AWG 20... |
| Соединения – клеммыданные поставщика | клеммные блоки с винтовыми зажимами |
| Тип контактовданные поставщика | 2 переключающ. |
Механические характеристики 3
| Со съемными зажимамиEF003340 | Нет |
|---|---|
| Значение моментаданные поставщика | 1 Н·м |
| Ударопрочностьданные поставщика | 10 gn для в рабочем режиме 30 gn для неработающий |
Классификация и назначение 4
| Категория защитыданные поставщика | RT I |
|---|---|
| Серияданные поставщика | Электромеханическое реле Harmony |
| Стандартыданные поставщика | UL 508 EN/IEC 61810-1 CSA C22.2 № 14 IEC 61984 |
| Тип продуктаданные поставщика | pre-assembled plug-in relay with socket |
Прочие характеристики 21
| В комплекте с розеткойEF003359 | Нет |
|---|---|
| Со светодиодной (LED) индикациейEF005950 | Нет |
| Виброустойчивостьданные поставщика | 3 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)5 циклов в работе 5 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)5 циклов в нерабочем состоянии |
| Время работыданные поставщика | 20 мс |
| Время сбросаданные поставщика | 20 мс |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Данные о безопасности и надежностиданные поставщика | B10d = 100000 |
| Код совместимостиданные поставщика | RXM |
| Комплектация изделияданные поставщика | изделие в сборе |
| Коэффициент использованияданные поставщика | 0.2 |
| Краткое название устройстваданные поставщика | RXM |
| Макс. коммутационная способностьданные поставщика | 2500 VA Переменный ток 280 W Постоянный ток (DC) |
| Минимальная коммутационная способностьданные поставщика | 170 mW в 10 мА, 17 В |
| Название серииданные поставщика | миниатюрный |
| номинальное импульсное выдерживаемое наданные поставщика | 4 кВ в течение 1,2/50 мкс |
| Рабочее положениеданные поставщика | любое положение |
| Светодиодный индикатор состоянияданные поставщика | с |
| Сертификатыданные поставщика | CE UL CSA EAC Lloyd's |
| Средн. потребление катушки в втданные поставщика | 0.9 Вт, Постоянный ток (DC) |
| Степень загрязненияданные поставщика | 2 |
| Уровни тестированияданные поставщика | уровень А |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 27 мм |
|---|---|
| ВысотаEF000040 | 79 мм |
| ГлубинаEF000049 | 78 мм |
| Вес неттоданные поставщика | 0.096 кг |
| Общая высота cadданные поставщика | 78.45 мм 79 мм |
| Общая ширина cadданные поставщика | 26.9 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.07845 × 0.0269 × 0.079 см | 0.099 | 0.00016671 | |
| Групповая упаковка | 30 шт. | 0.198 × 0.102 × 0.091 м | 3.275 | 0.00183783 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.07845 × 0.0269 × 0.079 см
- Вес, кг
- 0.099
- Объём, м³
- 0.00016671
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 30 шт.
- Габариты
- 0.198 × 0.102 × 0.091 м
- Вес, кг
- 3.275
- Объём, м³
- 0.00183783
- EAN / GTIN
