РЕЛЕ ПРОМЕЖУТ.,10А,1С/О,~24В, КН. + LED
Systeme Electric · артикул RXG12B7
Изображение может отличаться от конкретного исполнения.
Schneider Electric

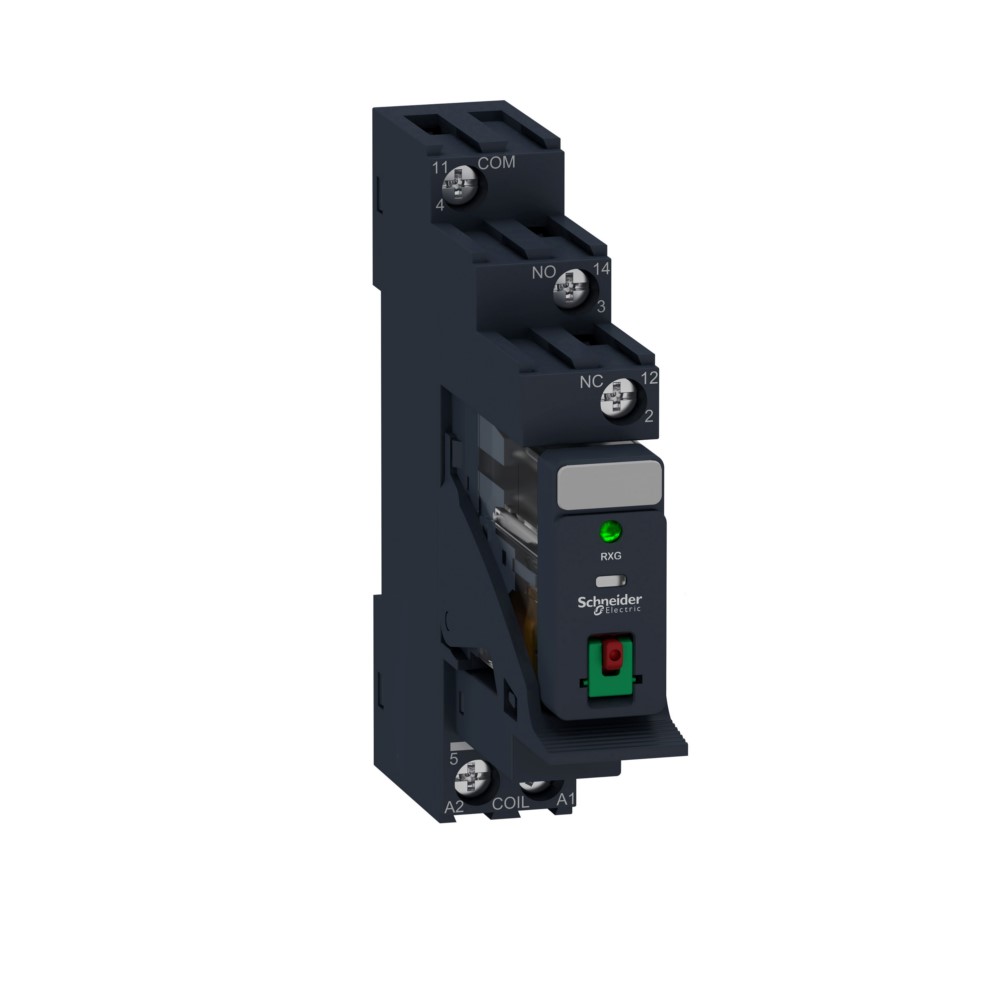

КОМП.:РЕЛЕ,КОЛ.,СКОБА,МАРК,ВАР.,10А,~24В
ИсточникКаталог Systeme Electric
КлассификацияEC001437
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток10 А
Ширина15 мм
Высота79 мм
Глубина72 мм
Номин напряжение питания цепи управ Us AC 50 Гц0...24 В
Номин. напряжение питания цепи управления Us AC 60 Гц0...24 В
ПолюсностьСвободная полюсность
Тип управления или переключенияМоностабильное
Описание и назначение
Это втычное согласующее реле в полной мере отражает экспертные знания и практический опыт Schneider Electric в области электрических реле, накопленный с 1924 года. Благодаря компактным габаритам оно способствует уменьшению размера электроустановок и помогает повысить надежность промышленных машин и механизмов, в частности оборудования для упаковки, оборудования текстильной промышленности, систем отопления, вентиляции и кондиционирования воздуха (ОВКВ), щитов управления автоматикой, распределительных устройств низкого/среднего напряжения, систем управления электродвигателями, интерфейсов ПЛК, источников питания, строительного оборудования, медицинских приборов, систем управления освещением и т. д. Доступен широкий выбор моделей, различающихся по количеству контактов, для использования с большими номинальными токами. Оно также имеет блокируемую кнопку проверки и светодиодный индикатор.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Механическая износостойкостьданные поставщика | 10000000 циклы |
| Относительная влажностьданные поставщика | 10-85 % |
| Рабочая температура окружающей средыданные поставщика | -40-70 °C |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
| Электрическая износостойкостьданные поставщика | 100000 циклы резистивные загрузка |
Электрические и световые параметры 20
| Номин токEF000001 | 10 А |
|---|---|
| ПолюсностьEF003355 | Свободная полюсность |
| Тип управления или переключенияEF003356 | Моностабильное |
| Номин напряжение питания цепи управ Us AC 50 ГцEF003978 | 0...24 В |
| Номин. напряжение питания цепи управления Us AC 60 ГцEF003979 | 0...24 В |
| Тип напряжения управленияEF008242 | AC (перемен.) |
| ] условный тепловой ток в закрытом корпуседанные поставщика | 10 А |
| Категория перенапряженияданные поставщика | III |
| Макс. коммутируемое напряжениеданные поставщика | 250 В |
| Напряжение цепи управленияданные поставщика | 24 В пер. ток |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ 1,2/50 мкс между катушкой и контактом 1.2 кВ 1,2/50 мкс между контактами 2.5 кВ 1,2/50 мкс between terminals and LTB area 1.5 кВ 1,2/50 мкс between terminals and base |
| номинальное напряжение изоляцииданные поставщика | 250 В в соответствии с IEC |
| номинальный рабочий токданные поставщика | 10 А в 30 В (Постоянного тока) в соответствии с UL 10 А в 30 В (Постоянного тока) в соответствии с IEC 10 А в 250 В (AC) в соответствии с IEC 10 А в 250 В (AC) в соответствии с UL |
| Порог напряжения отпусканияданные поставщика | >= 0.3 Uc Переменный ток |
| Сопротивлениеданные поставщика | 260 Ом +/- 10 % |
| Сопротивление изоляцииданные поставщика | 1000 МОм в 500 В постоянный ток |
| Сопротивление контактаданные поставщика | 100 мОм |
| Тип управленияданные поставщика | блокируемая тестовая кнопка |
| Ток нагрузкиданные поставщика | 10 А |
| Электрическая прочность изоляцииданные поставщика | 1000 В Переменный ток между контактами с микровыключение изоляция 1300 В between terminals and base с стандартная изоляция изоляция 3000 В between terminals and LTB area с стандартная изоляция изоляци |
Материалы и конструкция 3
| Класс изоляцииданные поставщика | класс F |
|---|---|
| Материал контактовданные поставщика | сплав серебра (AgSnO2In2O3) |
| Цвет крышкиданные поставщика | прозрачный |
Монтаж и подключение 7
| С перекидными контактамиEF003357 | Да |
|---|---|
| Тип переключающих контактовEF003358 | Прочее |
| Тип подключенияEF003961 | Разъемное (штепсельное) соединение |
| Количество переключающих контактовEF008257 | 1 |
| Положение монтажаданные поставщика | любое положение |
| Соединения – клеммыданные поставщика | разъем, 1 x 0,25...1 x 2,5 мм² (AWG 22...AWG 14) Гибкий С кабельным наконечником разъем, 2 x 0,25...2 x 1 мм² (AWG 22...AWG 17) Гибкий С кабельным наконечником разъем, 1 x 0,5...1 x 2,5 мм² (AWG 20... |
| Тип контактовданные поставщика | 1 переключающ. |
Механические характеристики 3
| Со съемными зажимамиEF003340 | Нет |
|---|---|
| Значение моментаданные поставщика | 0.8 Н-м 7 фунт силы на дюйм |
| Ударопрочностьданные поставщика | 20 gn в рабочем режиме 100 gn не работает |
Классификация и назначение 4
| Категория защитыданные поставщика | RT I |
|---|---|
| Серияданные поставщика | Harmony Relay |
| Стандартыданные поставщика | МЭК 61810-1 CSA C22.2 № 14 UL 508 IEC 61984 |
| Тип продуктаданные поставщика | втычное реле |
Прочие характеристики 18
| В комплекте с розеткойEF003359 | Нет |
|---|---|
| Со светодиодной (LED) индикациейEF005950 | Нет |
| Виброустойчивостьданные поставщика | 3 gn, амплитуда = +/- 1,5 мм (f = 10-150 Гц)в рабочем режиме 5 gn, амплитуда = +/- 1,5 мм (f = 10-150 Гц)не работает |
| Время работыданные поставщика | 20 мс |
| Время сбросаданные поставщика | 20 мс |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Данные о безопасности и надежностиданные поставщика | B10d = 100000 |
| Комплектация изделияданные поставщика | изделие в сборе |
| Коэффициент использованияданные поставщика | 0.2 |
| Краткое название устройстваданные поставщика | RXG |
| Макс. коммутационная способностьданные поставщика | 2500 VA Переменный ток 300 W постоянный ток |
| Минимальная коммутационная способностьданные поставщика | 500 мВт в 100 мА, 5 В постоянный ток |
| Название серииданные поставщика | промежуточное реле |
| Светодиодный индикатор состоянияданные поставщика | с |
| Сертификатыданные поставщика | EAC REACH RoHS CSA UL CE China RoHS |
| Средн. потребление катушки в втданные поставщика | 0.70 В·А Переменный ток 50...60 Гц |
| Степень загрязненияданные поставщика | 2 |
| Уровни тестированияданные поставщика | уровень А |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 15 мм |
|---|---|
| ВысотаEF000040 | 79 мм |
| ГлубинаEF000049 | 72 мм |
| Вес неттоданные поставщика | 0.058 кг |
